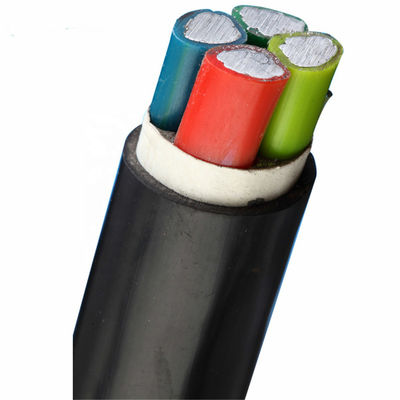

کابل برق عایق پی وی سی تونل 0.6 / 1kw
کابل برق عایق پی وی سی
PVC (پلی وینیل کلراید) به طور گسترده ای برای عایق بندی ، پوشش و غلاف سازه های کابل استفاده می شود.پی وی سی مقرون به صرفه است و دارای خواص پیری عالی است ، که معمولاً از طول عمر 25 تا 30 سال بیشتر است.
از آنجا که اصلاح پی وی سی آسان است ، به عنوان یکی از کاربردهای ترموپلاستیک در نظر گرفته می شود - اگرچه پی وی سی ذاتاً سخت و سخت است ، عبور مواد نرم کننده ، تثبیت کننده ها ، روان کننده ها و سایر مواد کمکی دیگر آسان است و مواد پرکننده اصلاح و پردازش می شوند تا تقویت شوند خواص مختلفهنگامی که به عنوان نوع ترموپلاستیک استفاده می شود ، پردازش و بازیافت آن نیز آسان است.
کابلهایی با عایق یا غلاف پی وی سی باعث مهار شعله می شوند که در اکثر موارد برای کابل ها مهم است.PVC در برابر بسیاری از مواد شیمیایی از جمله روغن ، اسیدها و مواد قلیایی مقاوم است و مقاوم ، مقاوم و مقاوم در برابر سایش است.افزودن مواد افزودنی مختلف می تواند دامنه دمای آن (معمولاً -40 تا 105 درجه سانتیگراد) را بهبود بخشد ، همچنین مقاومت آن در برابر نور خورشید ، باعث کاهش انتشار دود و گرد و غبار و بهبود مقاومت در برابر آب می شود.
به عنوان یک ماده عایق ، کابل ها معمولاً فقط می توانند از بین XLPE و PVC- بین مواد ترموپلاستیک و ترموست انتخاب کنند.اتصالات متقاطع پی وی سی حرارتی وجود دارد که معمولاً با استفاده از فناوری پرتو الکترون به صورت متقاطع در می آیند ، اما استفاده از آنها گرانتر است ، بنابراین در صورت مشخص شدن ، معمولاً در کاربردهای با مشخصات بالا در صنایعی مانند دفاع و اتومبیل مورد استفاده قرار می گیرند. ترموست یا پلی وینیل کلراید با پیوند عرضی دارای مقاومت در برابر حرارت بالاتر ، مقاومت دی الکتریک سخت تر و بهتر است ، به این معنی که می توان از پوشش های نازک تر یا لایه های عایق استفاده کرد ، و در نتیجه اندازه کلی کابل کوچکتر است.
پارامترهای فنی:
| سطح مقطع |
رهبر ارکستر |
صفحه هادی |
عایق بندی |
صفحه عایق |
صفحه فلزی |
غلاف داخلی |
زره پوش |
صفحه لایه شماره |
غلاف بیرونی |
قطر کلی |
کابل مسی |
کابل آلومینیوم |
| mm2 |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
|
میلی متر |
میلی متر |
کیلوگرم در کیلومتر |
کیلوگرم در کیلومتر |
| 50 |
8.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.0 |
0.8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.1 |
0.8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0.8 |
10.5 |
0.8 |
0.1 |
2.2 |
0.8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0.8 |
10.5 |
0.8 |
0.1 |
2.3 |
0.8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0.8 |
10.5 |
0.8 |
0.1 |
2.4 |
0.8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.5 |
0.8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.6 |
0.8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0.8 |
10.5 |
0.8 |
0.1 |
2.8 |
0.8 |
2 |
5 |
129 |
27045 |
17807 |
کاربرد
کابلهای برق عایق پی وی سی برای سیستمهای انتقال و توزیع با ولتاژ نامی 0.6 / 1kV مناسب هستند.برای نصب ثابت در هوای آزاد ، مستقیماً در دهانه کابل مدفون شده است.کابل های زره پوش نواری فولادی (STA) می توانند در برابر نیروهای مکانیکی مقاومت کنند اما در برابر نیروهای کششی بزرگ مقاومت نمی کنند.کابل های زره پوش فولادی (SWA) می توانند در برابر نیروهای مکانیکی و کششی مقاومت کنند.
