کابل عایق معدنی قابل انعطاف از سری BTTZ با دود کم

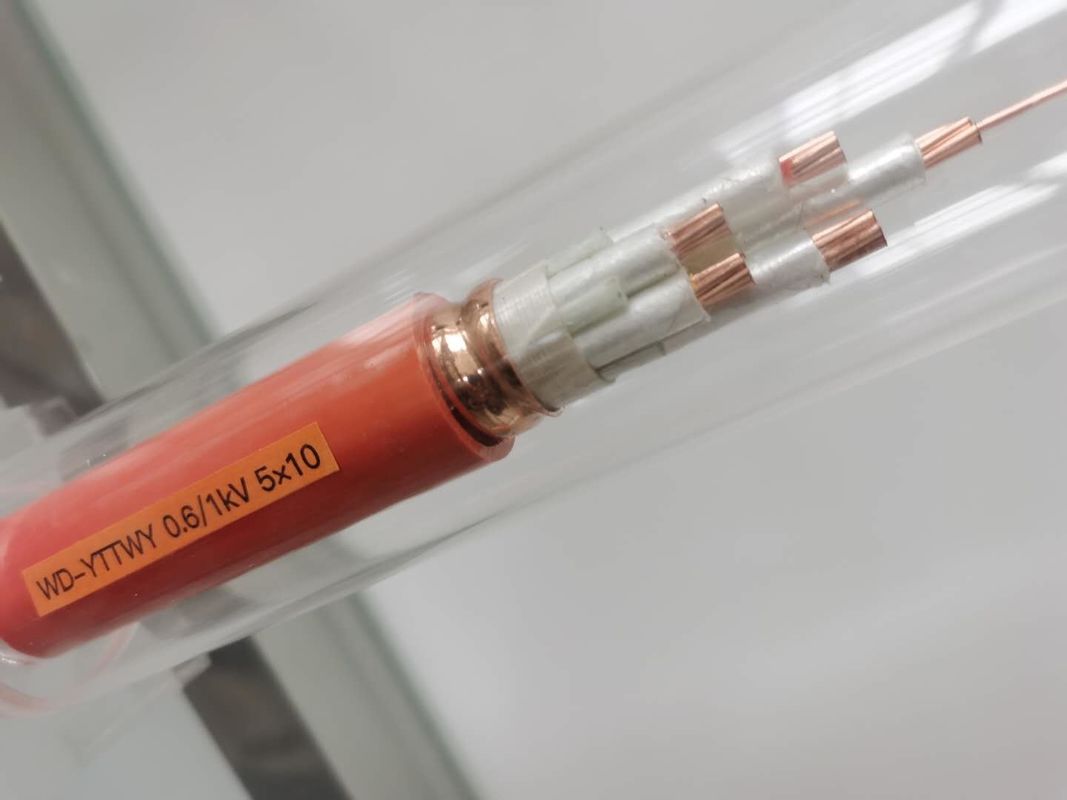

ساختار کابل نسوز قابل انعطاف
1. هادی کابل: از سیمهای مسی رشته ای و دارای خاصیت خمشی مطلوب تشکیل شده است
2. لایه عایق: از مواد عایق غیر آلی مقاوم در برابر درجه حرارت بالا استفاده می کند
3. غلاف مس: مواد مس ، از طریق ماشینکاری خاص ، با خاصیت خمشی مطلوب.به عنوان سیم PE استفاده می شود.
4. غلاف خارجی: از مواد پلاستیکی غیر سمی کم دود ، با محافظت مناسب در برابر خوردگی ساخته شده است.
| اسمی صلیب بخش |
بیرونی قطر تقریباً |
وزن تقریبی کابل | افت ولتاژ | مینی خم شدن شعاع |
|
| تک فاز | سه فاز | ||||
| mm2 | میلی متر | کیلوگرم در کیلومتر | V / A.km | V / A.km | میلی متر |
| 3 1.5 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 2.5 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 4 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 6 6 | 13.7 | 479.9 | 7.9 | 81/6 | 205.5 |
| 3 10 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 16 16 | 5/19 | 846.8 | 94/2 | 2.55 | 292.5 |
| 3 25 25 | 22.3 | 1.192.9 | 87/1 | 1.62 | 334.5 |
| 3 35 35 | 25.2 | 8/1/518 | 1.35 | 1.17 | 378.0 |
| 3 50 50 | 28.6 | 1،950.5 | 1.01 | 0.87 | 429.0 |
| 3 70 70 | 32.7 | 2،629.9 | 0.71 | 0.61 | 490.5 |
| 3 95 95 | 37.1 | 3،588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4،379.3 | 0.43 | 0.371 | 5/613 |
| 150 3 3 | 45.5 | 5،284.9 | 0.36 | 0.313 | 682.5 |
مطابق با استانداردهای ملی ، سیم و کابل مقاوم در برابر آتش: تست مشخصه آزمون تست ، مطابق با GB12666.6 کلاس A ، در آتش با دمای شعله 950 بسوزانید ℃ ولتاژ 750 ولت بین فاز و فاز اعمال کنید و بین فاز و غلاف خارجی باید 90 دقیقه بدون خرابی مقاومت کند.
کلاس B ، نان در آتش با دمای شعله 750-800 درجه سانتیگراد ، ولتاژ 750 ولت را بین فاز و فاز و بین فاز و غلاف اعمال کنید و باید 90 دقیقه بدون خرابی مقاومت کند.
مطابق با BS6378 ، کابل نسوز قابل انعطاف شرایط زیر را برآورده می کند:
کلاس A 650 3 ساعت
کلاس B 750 ℃ 3 ساعت
کلاس C 950 3 ساعت
کلاس S 950 ℃ 20 دقیقه
ولتاژ نامی: 0.6 / 1kV
ولتاژ کار نامی: بار سبک 500 ولت ، بار سنگین 750 ولت ؛
جریان نامی: تک هسته 25-1800 A ؛چند هسته ای 16-500A
مقاومت عایق: مقاومت عایق 1000MΩ در هر کیلومتر.طول کابل کمتر از 100 متر ، سپس مقاومت عایق ≥ 10000 MΩ
فرکانس قدرت در برابر ولتاژ مقاومت می کند: ولتاژ 2000 ولت و 2500 ولت را به ترتیب بین غلاف فاز و مس کابل های 500 ولت و 750 ولت اعمال کنید ، آنها باید 15 دقیقه بدون خراب شدن مقاومت کنند.
