کابل عایق معدنی غلافدار فلز سنگین

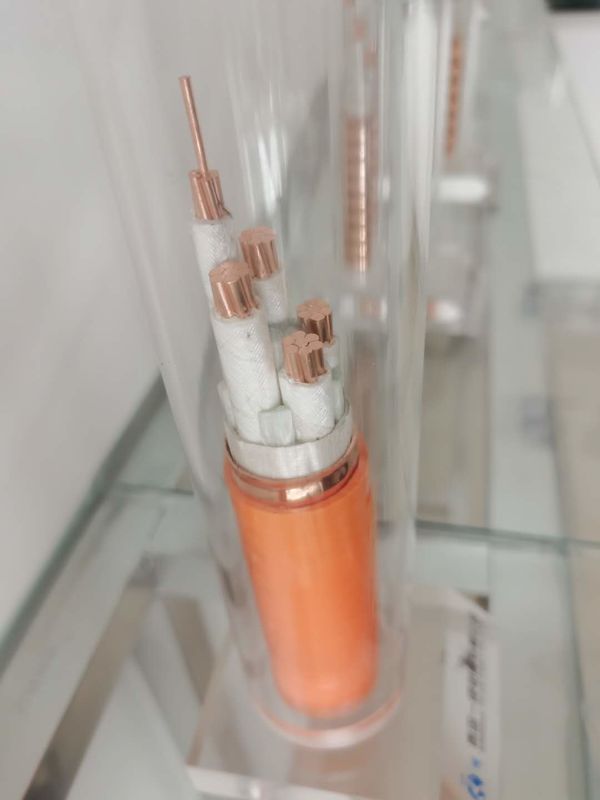

ساختار کابل نسوز قابل انعطاف
1. هادی کابل: از سیمهای مسی رشته ای و دارای خاصیت خمشی مطلوب تشکیل شده است
2. لایه عایق: از مواد عایق غیر آلی مقاوم در برابر درجه حرارت بالا استفاده می کند
3. غلاف مس: مواد مس ، از طریق ماشینکاری خاص ، با خاصیت خمشی مطلوب.به عنوان سیم PE استفاده می شود.
4. غلاف خارجی: از مواد پلاستیکی غیر سمی کم دود ، با محافظت مناسب در برابر خوردگی ساخته شده است.
اسمی صلیب بخش |
بیرونی قطر تقریباً |
وزن تقریبی کابل | افت ولتاژ | مینی خم شدن شعاع |
|
تک فاز | سه فاز | ||||
mm2 | میلی متر | کیلوگرم در کیلومتر | V / A.km | V / A.km | میلی متر |
3 1.5 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 2.5 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3 4 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 6 6 | 13.7 | 479.9 | 7.9 | 81/6 | 205.5 |
3 10 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 16 16 | 5/19 | 846.8 | 94/2 | 2.55 | 292.5 |
3 25 25 | 22.3 | 1.192.9 | 87/1 | 1.62 | 334.5 |
3 35 35 | 25.2 | 8/1/518 | 1.35 | 1.17 | 378.0 |
3 50 50 | 28.6 | 1،950.5 | 1.01 | 0.87 | 429.0 |
3 70 70 | 32.7 | 2،629.9 | 0.71 | 0.61 | 490.5 |
3 95 95 | 37.1 | 3،588.8 | 0.52 | 0.454 | 556.5 |
3 x 120 | 40.9 | 4،379.3 | 0.43 | 0.371 | 5/613 |
مدل کابل نسوز قابل انعطاف
YTTW
Y: سری Symbol
T: هادی کوپر
T: غلاف مس
W: عایق غیر آلی
مطابق با استانداردهای ملی ، سیم و کابل مقاوم در برابر آتش: تست مشخصه آزمون تست ، مطابق با GB12666.6 کلاس A ، در آتش با دمای شعله 950 بسوزانید ℃ ولتاژ 750 ولت بین فاز و فاز اعمال کنید و بین فاز و غلاف خارجی باید 90 دقیقه بدون خرابی مقاومت کند.
کلاس B ، نان در آتش با دمای شعله 750-800 درجه سانتیگراد ، ولتاژ 750 ولت را بین فاز و فاز و بین فاز و غلاف اعمال کنید و باید 90 دقیقه بدون خرابی مقاومت کند.
2. مطابق با BS6378 ، کابل نسوز قابل انعطاف شرایط زیر را برآورده می کند:
کلاس A 650 3 ساعت
کلاس B 750 ℃ 3 ساعت
کلاس C 950 3 ساعت
کلاس S 950 ℃ 20 دقیقه
1. خاصیت ضد حریق عالی ، درجه نسوز نه تنها استاندارد ملی GB1266.6 را برآورده می کند: رده A 950 ℃ 90 دقیقه ، کلبه همچنین با استاندارد انگلیس BS 187-1994 مطابقت دارد: کلاس A 650 h 3h: کلاس B 750 ℃ 3h ؛در همین حال ، کلاس C 950 3h همچنین می تواند در برابر پاشش آب یا ضربه مکانیکی مقاومت کند.
2. طول مداوم طولانی: طول می تواند تقاضای طول برای منبع تغذیه را به رغم کابل تک هسته ای یا چند هسته ای برآورده کند و طول مداوم هر کابل می تواند تا 1000 متر باشد.
3. سطح مقطع بزرگ ، سطح مقطع کابل تک هسته به 630 میلی متر مربع و کابل چند هسته ای به 70 میلی متر مربع می رسد.
4. خاصیت انعطاف پذیری ، کابل را می توان با شعاع خمش 6-10D بر روی کابل reeI پیچید (D قطر خارجی کابل است):
5. بدون سمیت بدون دود در هنگام سوزاندن ، مواد غیر آلی (مواد غیر قابل اشتعال) را برای عایق سازی ایجاد می کند که باعث سوختن آن گاز مضر یا ثانویه نمی شود.
آلودگی یک محصول محافظت از محیط زیست است.
6. ظرفیت بیش از حد بالا ، کابل نه تنها در ظرفیت حمل جریان بالا است ، بلکه دارای ظرفیت بیش از حد بزرگ است.با توجه به نیاز سیم کشی ، دمای موج کابل معمولاً 70 درجه است اگر لمس نشود یا با مواد ساختمانی قابل اشتعال تماس نگیرد ، دمای غلاف کابل می تواند تا 105 to افزایش یابد.هنگام مواجه شدن با اضافه بار ، دمای کار طولانی مدت کابل نسوز می تواند به 250 reach برسد.
7. خاصیت ضد خوردگی ، ضد عفونی شدن عایق آلی به لوله پلاستیکی یا لوله یا لوله آهن گاهی اوقات نیاز دارد ، لوله پلاستیکی ممکن است خراب شود و لوله آهن مناسب زنگ زدگی یا فرسایش است ، اما کابل ضد آتش دارای غلاف مس است و لوله مورد نیاز است کمتر ، علاوه بر این ، غلاف مس مقاومت در برابر خوردگی مطلوبی دارد.
8. بدون تداخل الکترومغناطیسی هنگام سیم کشی در همان شافت عمودی با سیم اطلاعاتی و سیم کنترل به دلیل محافظت از غلاف مس ، کابل ضد آتش باعث تداخل سیم ها و کابل های کنترل و کنترل نمی شود.
9. خاموش کردن دستگاه به طور معمول در شعله ، آن را کاهش می دهد آسیب آتش ، خاموش کردن دستگاه به طور معمول در شعله ، آن را کاهش می دهد آسیب آتش.علاوه بر این ، برای ایمنی پرسنل قابل اعتماد است ، زیرا غلاف مسی آن نوعی هادی خوب است ، بهترین سیم PE زمینی است و کل کابل را پوشش می دهد ، عمر تا 100 سال.
10. عمر طولانی ، مقاومت در برابر درجه حرارت بالا و مقاومت در برابر تخریب مواد عایق غیر آلی ، عمر مفید آن چندین برابر کابلهای عایق آلی است ، در شرایط عادی کار ، عمر آن می تواند به اندازه ساختمانها باشد.
11. حمل و نقل و بسته بندی کابلهای نسوز قابل انعطاف از جمله اتصالات نصب ساده و تقریباً مشابه کابلهای عمومی است.
12. بهره وری اقتصادی مطلوب ، به دلیل فرآیندهای پیشرفته تولید و نصب ساده هزینه کلی کابل نسوز قابل انعطاف بسیار پایین تر از کابل عایق معدنی در همان شرایط است.
ویژگی های الکتریکی کابل نسوز قابل انعطاف
