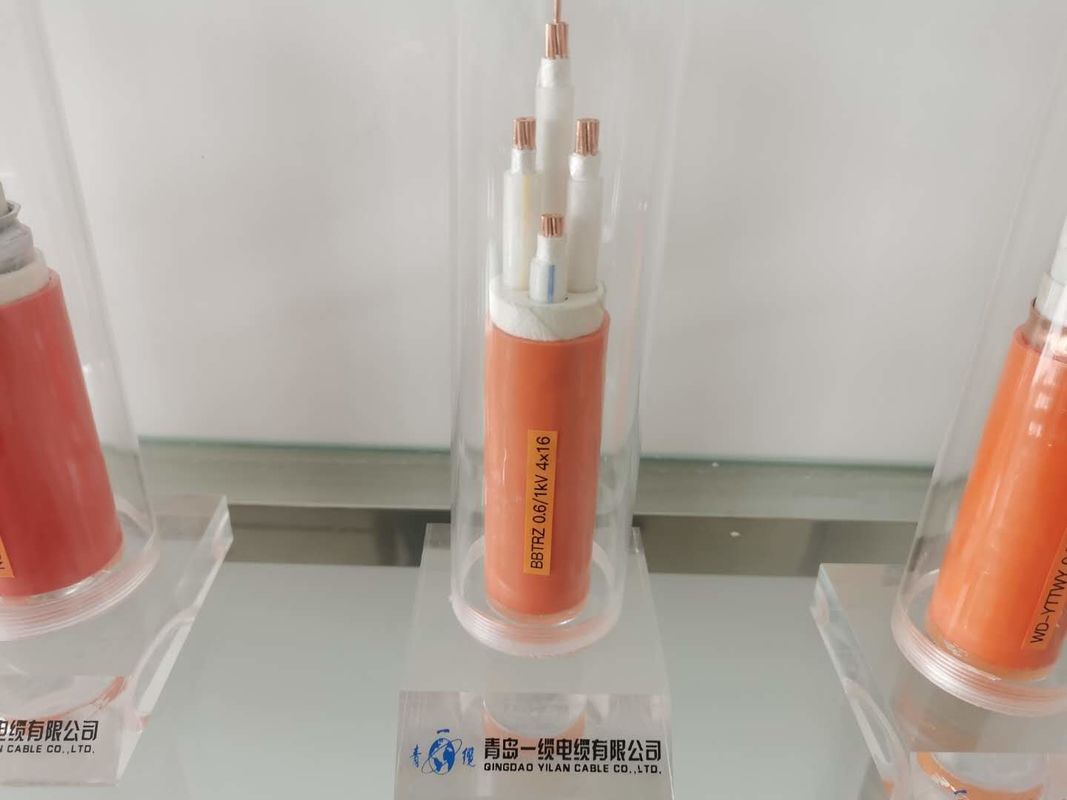

کابل عایق معدنی قابل انعطاف با پوشش آلومینیومی هسته مس
1. هادی: از سیمهای مسی رشته ای با عملکرد خمشی خوب ساخته شده است.
2. عایق بندی: از مواد عایق غیر آلی مقاوم در برابر درجه حرارت بالا ، غیر قابل احتراق استفاده کنید.
3. پوسته فلزی: ساخته شده از آلیاژ آلومینیوم.
4. غلاف خارجی: از مواد غلاف دوستدار محیط زیست ، مقاوم در برابر پیری ، مقاوم در برابر هوا ، کم دود و هالوژن استفاده کنید.
5. مناسب برای تخمگذار داخلی و خارجی ، قادر به مقاومت در برابر نیروهای مکانیکی خارجی.
روش انتخاب
1. در موارد زیر ، باید از کابل های عایق بندی شده با مواد معدنی قابل انعطاف با غلاف پلاستیک استفاده شود:
کابل در محیطی قرار گرفته است که غلاف مسی را خورده است.
کابل ها مستقیماً دفن می شوند یا از طریق لوله ها ریخته می شوند.
کابل ها در فضاهای غیر فنی ساختمان ها گذاشته می شوند و از نظر زیبایی مورد نیاز هستند.در مواردی که نیاز به حفاظت از آتش وجود دارد ، باید از محفظه پلاستیکی بدون هالوژن و دود کم استفاده شود.
اسمی
صلیب
بخش |
بیرونی
قطر
تقریباً |
وزن تقریبی کابل |
افت ولتاژ |
مینی
خم شدن
شعاع |
| تک فاز |
سه فاز |
| mm2 |
میلی متر |
کیلوگرم در کیلومتر |
V / A.km |
V / A.km |
میلی متر |
| 3 1.5 1.5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 2.5 2.5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 4 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 6 6 |
13.7 |
479.9 |
7.9 |
81/6 |
205.5 |
| 3 10 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 16 16 |
5/19 |
846.8 |
94/2 |
2.55 |
292.5 |
| 3 25 25 |
22.3 |
1.192.9 |
87/1 |
1.62 |
334.5 |
| 3 35 35 |
25.2 |
8/1/518 |
1.35 |
1.17 |
378.0 |
| 3 50 50 |
28.6 |
1،950.5 |
1.01 |
0.87 |
429.0 |
| 3 70 70 |
32.7 |
2،629.9 |
0.71 |
0.61 |
490.5 |
| 3 95 95 |
37.1 |
3،588.8 |
0.52 |
0.454 |
556.5 |
| 3 x 120 |
40.9 |
4،379.3 |
0.43 |
0.371 |
5/613 |
2. انتخاب مشخصات
حداکثر دمای کارکرد کابل را با توجه به محیط تخمگذار کابل تعیین کنید ، جریان کابل مربوطه را منطقی انتخاب کنید و مشخصات کابل را تعیین کنید.
2.1: دو نوع کابل عایق بندی شده با مواد معدنی انعطاف پذیر با توجه به دمای کابل وجود دارد
ظرفیت حمل: در دمای 70 درجه سانتیگراد
دامنه در 105 درجه سانتی گراد
2.2: ظرفیت حمل جریان کابل انتخاب شده باید مطابق با دمای عملیاتی 70 درجه سانتیگراد در شرایط تخمگذار زیر باشد:
خطوط را در امتداد دیوارها ، براکت ها ، سقف ها و پل ها تمیز کنید.
همراه با انواع دیگر کابلها در همان پل ، شافت ، ترانشه کابل و تونل کابل مسیریابی می شود.
جاهای دیگر که دمای غلاف کابل خیلی زیاد است ممکن است باعث صدمه شخصی یا آسیب به تجهیزات شود.
2.3: کابل ها را در پل ، ترانشه کابل و محلی که دستگاه بدون سرنشین لوله را می پوشاند ، قرار دهید.ظرفیت حمل جریان را می توان با توجه به دمای عملیاتی 105 0 C انتخاب کرد
.2.4: مشخصات کابلهای عایق بندی شده با مواد معدنی قابل انعطاف باید با توجه به طول واقعی خط و طول تحویل کابل معقولاً تعیین شود.
3. نکات طراحی
3.1 غلاف مس می تواند به عنوان سیم زمینی استفاده شود ، بنابراین سیم PE معمولاً مورد نیاز نیست.
3.2 جایگزینی کانال های اتوبوس با کابل های عایق بندی شده با مواد معدنی قابل انعطاف با مقطع بزرگ می تواند سرمایه گذاری مهندسی را کاهش دهد و ایمنی خط را بهبود بخشد.
