| MOQ: | 100 متر |
| standard packaging: | طبل چوبی |
| Delivery period: | 7 روز پس از دریافت ودیعه |
| payment method: | L / C ، T / T |

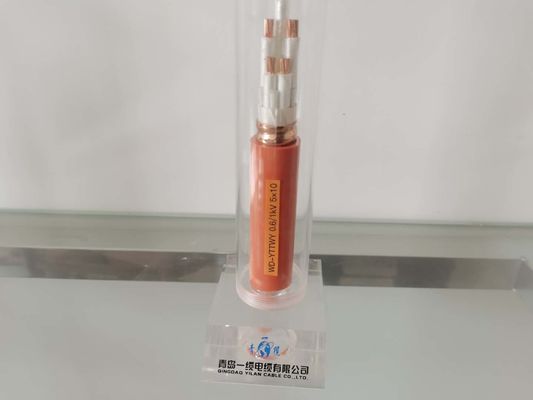

کابل مقاوم در برابر آتش عایق معدنی BBTRZ
مشخصات محصول
(1) پیشگیری از آتش سوزی.کابل BBTRZ با استفاده از مواد نسوز از نوار میکا و عایق کامپوزیت اکسترود شده استفاده می کند
عایق ملات و محافظت در برابر آتش ، محصول جدید می تواند تست سطح استاندارد BS 6387 زیر شعله 950 for را به مدت 80 دقیقه و بدون خرابی برق عبور دهد.15 دقیقه پس از 15 دقیقه غوطه وری در آب ، شعله W650، ، بدون خرابی ، تست سطح b در 950 بدون خرابی در عرض 15 دقیقه زیر شعله در ℃.
(2) انعطاف پذیر.هادی کابل BBTRZ از سیم رشته مسی ساخته شده و لایه عایق آن از نوار میکا و مواد کامپوزیت اکسترود شده ساخته شده است.خاک رس مقاوم در برابر آتش به عنوان عایق حرارت و مواد ضد حریق و مواد غلاف ضد هالوژن و دود کم شعله بازدارنده استفاده می شود.محصول انعطاف پذیرتر است.
(3) حفاظت از محیط زیست.انتقال سوزاندن کابل BBTRZ بیش از 80٪ است (استاندارد 60٪ است) ، که نیازهای دود کم را برآورده می کند.از آنجا که مواد عایق کابل و غلاف از ترکیبات غیر آلی هستند ، هیچ ماده معمول PVC وجود ندارد.بنابراین ، حتی در شرایط آتش سوزی ، هیچ گاز اسیدی ساطع نمی شود و هالوژن تولید نمی شود.
(4) امنیت.این می تواند برق را در شعله تأمین کند ، تجهیزات آتش نشانی را شروع کند ، تلفات آتش را کاهش دهد ، و به خصوص برای ایمنی شخصی قابل اعتماد است.
(5) عمر طولانیمواد عایق غیر آلی می توانند در برابر درجه حرارت بالا مقاومت کنند و قدیمی شدن آنها آسان نیست و عمر آنها چندین برابر کابلهای عایق آلی است.
(6) نصب آسان است.در اتصالات کابل اتصالات کمی وجود دارد یا اصلاً وجود ندارد.در مقایسه با کابلهای آتش نشانی اکسید منیزیم ، ساخت مناسب است و هزینه نصب آن پایین است.
(7) اقتصاد خوب.با توجه به تکنولوژی پیشرفته تولید و نصب ساده ، تحت همان شرایط ، هزینه جامع واقعی بیش از 30٪ کمتر از هزینه کابلهای عایق بندی شده با مواد معدنی پلاگین اکسید شده است.
(8) یادآوری: وقتی چندین کابل BBTRZ مستقیماً دفن می شوند ، طول آنها نباید از 6 فراتر رود. فاصله کابل ها باید تا آنجا که ممکن است باشد تا فضای خنک کننده کافی برای کابل ها فراهم شود.قبل از قرار دادن کابل BBTRZ ، لطفاً عملکرد اتلاف حرارت خاک ، شن و ماسه ، مجرای کابل یا کانال کابل در اطراف کابل را کاملاً در نظر بگیرید و اطمینان حاصل کنید که ضریب مقاومت حرارتی کابل را اصلاح کنید تا از کابل BBTRZ به طور معمول استفاده شود و برای مدت طولانی با خیال راحت.
| اسمی صلیب بخش |
بیرونی قطر تقریباً |
وزن تقریبی کابل | افت ولتاژ | مینی خم شدن شعاع |
|
| تک فاز | سه فاز | ||||
| mm2 | میلی متر | کیلوگرم در کیلومتر | V / A.km | V / A.km | میلی متر |
| 3 1.5 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 2.5 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 4 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 6 6 | 13.7 | 479.9 | 7.9 | 81/6 | 205.5 |
| 3 10 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 16 16 | 5/19 | 846.8 | 94/2 | 2.55 | 292.5 |
| 3 25 25 | 22.3 | 1.192.9 | 87/1 | 1.62 | 334.5 |
| 3 35 35 | 25.2 | 8/1/518 | 1.35 | 1.17 | 378.0 |
| 3 50 50 | 28.6 | 1،950.5 | 1.01 | 0.87 | 429.0 |
| 3 70 70 | 32.7 | 2،629.9 | 0.71 | 0.61 | 490.5 |
| 3 95 95 | 37.1 | 3،588.8 | 0.52 | 0.454 | 556.5 |
| 3 x 120 | 40.9 | 4،379.3 | 0.43 | 0.371 | 5/613 |
برنامه های کاربردی
(1) سیستم اطفا حریق ساختمانهای مختلف.
(2) ساختمانهای بلند مرتبه ، ساختمانهای اداری ، هتلها ، مراکز بزرگ خرید ، مراکز نمایشگاهی ، موزه ها ، کتابخانه ها ، بیمارستان ها ، استادیوم ها ، فرودگاه ها و غیره
(3) زمینه های با درجه حرارت بالا ، مانند کارگاه های ذوب آهن ، ذوب ، شیشه و دیگر.
(4) زمینه های قابل اشتعال و انفجار ، مانند نفت ، شیمیایی ، دارویی ، انرژی هسته ای و شرکت های نظامی.
(5) پروژه های دفاع ملی ، مانند کشتی ها ، هواپیمایی ، هوا فضا ، پرتاب ماهواره ، مراکز کنترل و غیره
ساختار محصول
--- مواد هادی
سیم مسی آنیل شده معمولی ، رشته درجه 2.
---مواد عایق
ترکیب عایق معدنی معدنی با نوار میکا.
---مواد عایق
XLPE (پلی اتیلن متقاطع)
--- پرکننده
منیزیم (OH) 2 یا Al (OH) 3 نسوز
--- مواد غلاف
LSZH (هالوژن صفر با دود کم)
شماره اصلی
1C ، 2C ، 3C ، 4C ، 5C ، 3C + E ، 3C + 2E ، 4C + E
سرعت ولتاژ
0.6 / 1kV ، 600 / 1000V
دمای کار
عادی: -15 ℃ ~ + 250 ، دوره ویژه: 1083
حداقل شعاع خم شدن
10 x قطر خارجی
--- استانداردهای تولید
JG / T 313-2014 ، GB / T 34926-2017 ، IEC 60702 ، BS 6387
|
|
