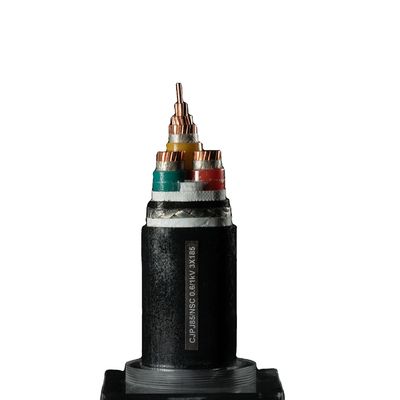

کابل برق زرهی مقاوم در برابر آتش XLPE مقاوم در برابر آتش LSZH
املاک برای استفاده
کابلهای مقاوم در برابر آتش یا درجه حرارت برای حفظ یکپارچگی مدار طراحی شده و برای مدت زمان مشخصی تحت شرایط دمای شعله مشخص به کار خود ادامه می دهند.
کابل LSZH FR کابل مهمی است که برای استفاده در هنگام تخلیه آتش نیاز به تاسیسات الکتریکی حیاتی دارد: سیستم های اعلام حریق ، سیستم های اعلام صدا و سیستم های روشنایی اضطراری.
بنابراین اغلب در داخل خانه ، به ویژه در مکان های عمومی ، و سایر محیط های خطرناک و مناطق با تهویه ضعیف مشخص می شوند.این شامل اتومبیل ، هواپیما ، کالسکه راه آهن و کشتی است.کابلهای غلاف دار LSZH معمولاً از طریق تونل ها و شبکه های ریلی زیرزمینی مورد استفاده قرار می گیرند.
میز 1 | |||||||||
تایپ کنید | نام | ||||||||
NH-VV | عایق PVC مقاوم در برابر آتش ، غلاف پی وی سی ، کابل برق مس | ||||||||
NH-VV22 | مقاوم در برابر آتش عایق PVC ، غلاف پی وی سی ، کابل برق مس زره پوش کمربند فولادی | ||||||||
NH-YJV | مقاوم در برابر آتش XLPE ، غلاف پی وی سی ، کابل برق مس | ||||||||
NH-YJV22 | کابل برق مس زرهی مقاوم در برابر آتش XLPE ، غلاف پی وی سی ، کمربند فولادی | ||||||||
NH-FF | کابل برق مس غلاف فلوئوروپلاستیک ، غلاف فلوروپلاستیک | ||||||||
WDZN-YY | LSZH پلی الفین عایق بندی شده ، پلی الفین کابل برق مسی غلاف | ||||||||
WDZN-YY23 | LSZH پلی الفین عایق بندی شده ، پلی الفین کابل برق مس زره پوش تسمه ای فولادی غلاف | ||||||||
NH-YGG | کابل برق مس عایق لاستیکی سیلیکون ، غلاف لاستیکی سیلیکون |
تایپ کنید | هسته ها | ولتاژ نامی 0.6 / 1kv | |||||||
بخش (mm2) | |||||||||
NH-VV؛ NH-VV22؛ NH-FF؛ NH-YGG؛ NH-YJV؛ NH-YJV22؛ NH-WDZN-YY23 | 1 ~ 5 | 1.5 ~ 300 ؛ 4 ~ 300 | |||||||
جدول 3 | |||||||||
قطر هسته کابل Φ | ضخامت غلاف فلوروپلاستیک | ||||||||
3-5 | 0.55 | ||||||||
5.01-10 | 0.7 | ||||||||
10.01-15 | 0.8 | ||||||||
15.01-20 | 0.85 | ||||||||
25/1/20 | 0.95 | ||||||||
30/25/1 | 1.05 | ||||||||
ویژگی: | |||||||||
1 ، دمای محیط برای نصب کابل: بالاتر از 0 درجه سانتیگراد | |||||||||
2 ، حداکثر دمای کار طولانی مدت هادی عایق PVC بیش از 70 درجه سانتیگراد نیست.هادی NH-YJV بیش از 90 درجه سانتیگراد نیست ؛ هادی WDZN-YY بیش از 90 درجه سانتیگراد نیست ؛ هادی NH-YGG بیش از 180 درجه سانتیگراد نیست ؛ هادی NH-FF بیش از 200 درجه سانتیگراد نیست. | |||||||||
