| MOQ: | 200 متر |
| قیمت: | USD 0.5-50/meter |
| standard packaging: | طبل چوبی بخاری |
| Delivery period: | طبق برنامه |
| Supply Capacity: | 500 کیلومتر در ماه |

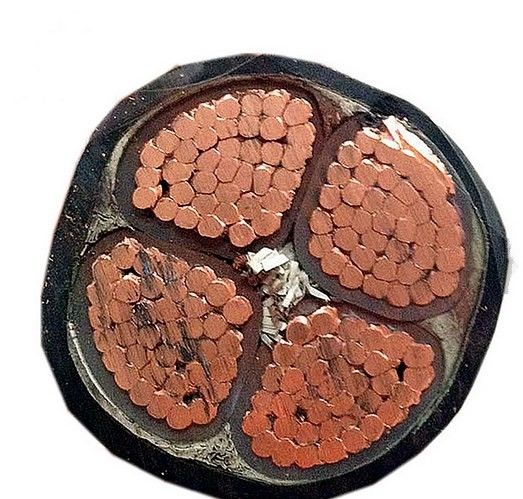

کابل نرم مقاوم در برابر آتش سوزی غلاف هالوژن صفر دود کم
محصولات ضد سیم و کابل ضد آتش
1. استاندارد محصول
استاندارد سازمانی ، این استاندارد معادل GB / T 19666-2005 است.
2. این محصول برای استفاده در همه مکان ها با استفاده از کابل برق عایق پلاستیکی 1-10 کیلو ولت ، کابل کنترل عایق پلاستیکی 450/750 ولت ، سیم و کابل تجهیزات الکتریکی 450/750 ولت و پایین ، به ویژه در دمای بالا ، قابل اشتعال مناسب است. و آتش.اثبات انتقال و توزیع نیرو ، کنترل ، سیستم هشدار و کنترل آتش و سایر مدارها.
3. املاک برای استفاده
آ.با توجه به انواع مختلف محصول ، ولتاژ نامی را می توان به موارد زیر تقسیم کرد:
α0.6 / 1 - 8.7 / 10 KV β.450/750 KV γ.300/500 ولت δ.300/300 ولت
بدمای مجاز کار کابل برای مدت طولانی با توجه به انواع مختلف محصولات به موارد زیر تقسیم می شود:
70 درجه سانتیگراد ، 90 درجه سانتیگراد ، 10
جبرای اتصال کوتاه (5 ثانیه) ، حداکثر دمای کار مجاز هادی از 160 درجه سانتیگراد و 250 درجه سانتیگراد تجاوز نمی کند (برای a-α).
ددمای محیط برای نصب کابل نباید از 0ºC کمتر باشد.
fحداقل مجاز استشعاع خمش کابل باید مطابق با انواع مختلف محصولات زیر باشد: 6 برابر ، 10 برابر ، 12 بار و 15 برابر قطر کلی کابل.
gماهیت احتراق کابل
αدر دمای شعله 750-800 ºC در شرایط احتراق ، کابل می تواند به طور معمول کمتر از 90 دقیقه کار کند.
βجریان کابل اندازه گیری شدهظرفیت حمل در محیط "α" در شرایط کار از نوع متناظر و مشخصات کابل مشترک از مقدار ظرفیت حمل جریان کمتر نیست.
ساعتدیگر طبیعت الکتریکی و فیزیکی.ماهیت مکانیکی کابل همه بالاتر از کابل مشترک مربوطه است.
| میز 1 | |||||||||
| تایپ کنید | نام | ||||||||
| NH-VV | عایق PVC مقاوم در برابر آتش ، غلاف پی وی سی ، کابل برق مس | ||||||||
| NH-VV22 | مقاوم در برابر آتش عایق PVC ، غلاف پی وی سی ، کابل برق مس زره پوش کمربند فولادی | ||||||||
| NH-YJV | مقاوم در برابر آتش XLPE ، غلاف پی وی سی ، کابل برق مس | ||||||||
| NH-YJV22 | کابل برق مس زرهی مقاوم در برابر آتش XLPE ، غلاف پی وی سی ، کمربند فولادی | ||||||||
| NH-FF | کابل برق مس غلاف فلوئوروپلاستیک ، غلاف فلوروپلاستیک | ||||||||
| WDZN-YY | LSZH پلی الفین عایق بندی شده ، پلی الفین کابل برق مسی غلاف | ||||||||
| WDZN-YY23 | LSZH پلی الفین عایق بندی شده ، پلی الفین کابل برق مس زره پوش تسمه ای فولادی غلاف | ||||||||
| NH-YGG | کابل برق مس عایق لاستیکی سیلیکون ، غلاف لاستیکی سیلیکون | ||||||||
| تایپ کنید | هسته ها | ولتاژ نامی 0.6 / 1kv | |||||||
| بخش (mm2) | |||||||||
| NH-VV؛ NH-VV22؛ NH-FF؛ NH-YGG؛ NH-YJV؛ NH-YJV22؛ NH-WDZN-YY23 | 1 ~ 5 | 1.5 ~ 300 ؛ 4 ~ 300 | |||||||
| جدول 3 | |||||||||
| قطر هسته کابل Φ | ضخامت غلاف فلوروپلاستیک | ||||||||
| 3-5 | 0.55 | ||||||||
| 5.01-10 | 0.7 | ||||||||
| 10.01-15 | 0.8 | ||||||||
| 15.01-20 | 0.85 | ||||||||
| 25/1/20 | 0.95 | ||||||||
| 30/25/1 | 1.05 | ||||||||
| ویژگی: | |||||||||
| 1 ، دمای محیط برای نصب کابل: بالاتر از 0 درجه سانتیگراد | |||||||||
| 2 ، حداکثر دمای کار طولانی مدت هادی عایق PVC بیش از 70 درجه سانتیگراد نیست.هادی NH-YJV بیش از 90 درجه سانتیگراد نیست ؛ هادی WDZN-YY بیش از 90 درجه سانتیگراد نیست ؛ هادی NH-YGG بیش از 180 درجه سانتیگراد نیست ؛ هادی NH-FF بیش از 200 درجه سانتیگراد نیست. | |||||||||
|
|
