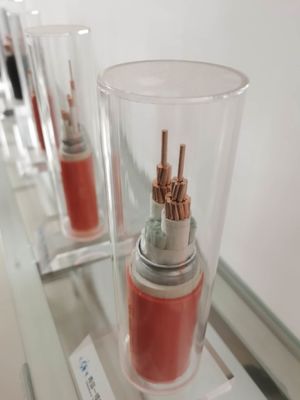

کابل 450/750 ولت ضد حریق عایق معدنی در ساختمان های صنعتی
کابل عایق معدنی برای استفاده در ساختمان های صنعتی، ساختمان های عمرانی خطوط انتقال و توزیع آتش سوزی و آتش سوزی مناسب است.
سیستم های اضطراری

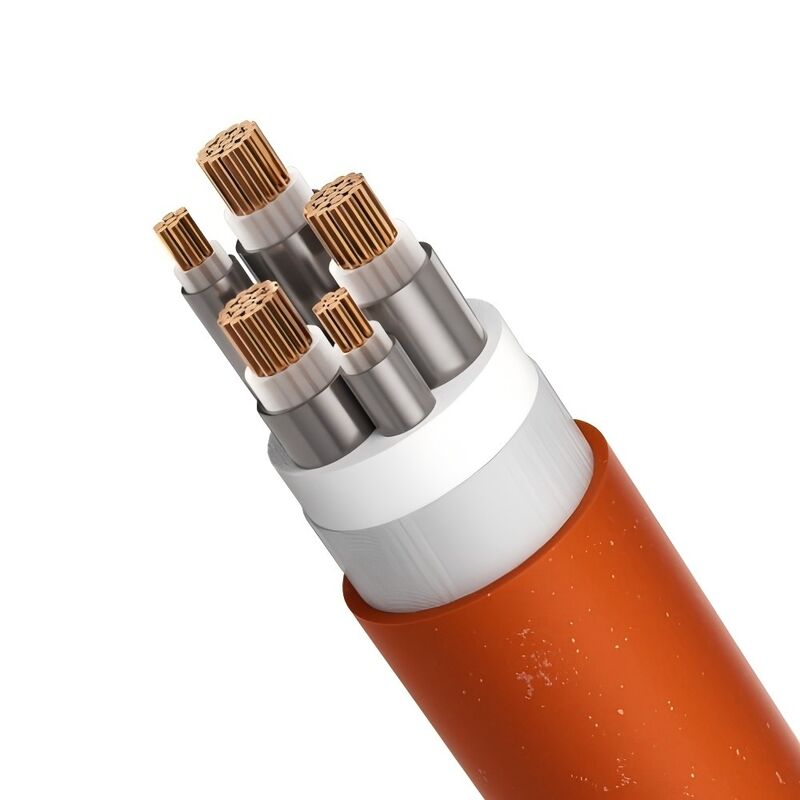

ساختار کابل نسوز انعطاف پذیر
1. هادی کابل: از سیم های مسی رشته ای با خاصیت خمشی مطلوب تشکیل شده است.
2. لایه عایق: از مواد عایق معدنی مقاوم در برابر درجه حرارت بالا استفاده می کند
3. غلاف مس: مواد مسی، از طریق ماشینکاری خاص، با خاصیت خمشی مطلوب.به عنوان سیم پلی اتیلن استفاده می شود.
4. غلاف بیرونی: از مواد پلاستیکی با دود کم غیر سمی ساخته شده است، با محافظت در برابر خوردگی مطلوب.
پارامترهای کابل عایق معدنی
| اسمی صلیب بخش |
بیرونی قطر تقریبا |
وزن کابل تقریبا | افت ولتاژ | مینی خم شدن شعاع |
|
| تک فاز | سه فاز | ||||
| mm2 | میلی متر | کیلوگرم بر کیلومتر | V/A.km | V/A.km | میلی متر |
| 3 × 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 × 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| 3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3*50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
| 3*70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
| 3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
| 3*120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
مدل کابل نسوز انعطاف پذیر
YTTW
Y: نماد سریال
ت: هادی کوپر
T: غلاف مسی
W: عایق غیر آلی
با توجه به استانداردهای ملی، سیم و کابل مقاوم در برابر آتش: تست مشخصه روش تست آتش، مطابق با GB12666.6 کلاس A، سوزاندن در آتش با دمای شعله 950 درجه سانتیگراد اعمال ولتاژ 750 ولت بین فاز و فاز و بین فاز و غلاف بیرونی باید قادر به تحمل 90 دقیقه بدون خرابی باشد.
کلاس B، نان در آتش با دمای شعله 750-800 درجه سانتیگراد، اعمال ولتاژ 750 ولت بین فاز و فاز و بین فاز و غلاف باید 90 دقیقه بدون خرابی مقاومت کند.
2. طبق BS6378، کابل نسوز انعطاف پذیر شرایط زیر را برآورده می کند:
کلاس A 650 ℃ 3 ساعت
کلاس B 750 ℃ 3 ساعت
کلاس C 950 ℃ 3 ساعت
کلاس S 950 ℃ 20 دقیقه
1. ویژگی نسوز عالی، رتبه نسوز نه تنها استاندارد ملی GB1266.6 را برآورده می کند: رده A 950 ℃ 90 دقیقه، کلبه همچنین با استاندارد بریتانیا BS 187-1994: کلاس A 650 ℃ 3 ساعت: کلاس B 750 ℃ 3 ساعت مطابقت دارد. ;کلاس C 950 ℃ 3h در عین حال، همچنین قادر به مقاومت در برابر پاشش آب یا ضربه مکانیکی است.
2. طول پیوسته طولانی: طول می تواند تقاضای طول برای منبع تغذیه را با وجود کابل تک هسته ای یا چند هسته ای برآورده کند و طول پیوسته هر کابل می تواند تا 1000 متر باشد.
3. سطح مقطع بزرگ، سطح مقطع کابل تک هسته ای به 630 میلی متر مربع و کابل چند هسته ای به 70 میلی متر مربع می رسد.
4. خاصیت انعطاف پذیری، کابل را می توان روی کابل reeI با شعاع خمشی 6-10D پیچید، (D قطر خارجی کابل است):
5. عدم سمیت بدون دود هنگام سوزاندن، از مواد غیر آلی (مواد غیر قابل اشتعال) برای عایق استفاده می کند سوزاندن آن هیچ گاز مضر یا ثانویه تولید نمی کند.
آلودگی یک محصول حفاظت از محیط زیست است.
6. ظرفیت اضافه بار بالا، کابل نه تنها ظرفیت حمل جریان بالایی دارد، بلکه ظرفیت اضافه بار زیادی نیز دارد.با توجه به الزامات سیم کشی، دمای ACE کابل معمولاً 70 ℃ است اگر لمس نشود یا با مصالح ساختمانی قابل اشتعال تماس نداشته باشد، دمای غلاف کابل می تواند تا 105 ℃ افزایش یابد.هنگام مواجهه با اضافه بار، دمای کار طولانی مدت کابل نسوز می تواند به 250 ℃ برسد.
7. خاصیت ضد خوردگی، نسوز عایق آلی نیاز به لوله یا لوله پلاستیکی یا لوله آهنی دارد، لوله پلاستیکی در معرض خراب شدن است و لوله آهنی مستعد زنگ زدگی یا فرسایش است، اما کابل نسوز دارای غلاف مسی است و لوله مورد نیاز است. کمتر، علاوه بر این، غلاف مس دارای مقاومت در برابر خوردگی مطلوب است.
8. بدون تداخل الکترومغناطیسی هنگام سیم کشی در همان شفت عمودی با سیم اطلاعات و سیم کنترل به دلیل محافظت از غلاف مسی کابل نسوز باعث تداخل سیم ها یا کابل های منفرد و کنترل نمی شود.
9. دستگاه خاموش کننده به طور معمول در شعله، آسیب آتش را کاهش می دهد، دستگاه خاموش کننده به طور معمول در شعله، آسیب آتش را کاهش می دهد.علاوه بر این، برای ایمنی پرسنل قابل اعتماد است، زیرا غلاف مسی آن نوعی هادی خوب است، بهترین سیم پلی اتیلن ارت شده است و کل کابل را پوشش می دهد، عمر تا 100 سال.
10. عمر طولانی، مقاومت در برابر درجه حرارت بالا و مقاومت در برابر تخریب مواد عایق معدنی عمر مفید آن چندین برابر کابل های عایق آلی است، در شرایط عادی کار، عمر آن می تواند به اندازه عمر ساختمان ها باشد.
11. حمل و نقل و بسته بندی کابل های نسوز انعطاف پذیر از جمله فیتینوهای نصب تقریباً مانند کابل های عمومی است.
12. بازده اقتصادی مطلوب، به دلیل فرآیندهای ساخت پیشرفته و نصب ساده، هزینه کلی کابل نسوز انعطاف پذیر بسیار کمتر از کابل عایق معدنی در شرایط مشابه است.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
