3 X 1.5 Mm2 3 X 150 Mm2 کابل برق عایق معدنی کابل میکروفون
کابل برق عایق معدنی در مدارهای توزیع در ساختمان های بزرگ، حمل و نقل ریلی، بیمارستان ها، مراکز خرید، مکان های تفریحی، مراکز داده و سایر مکان های مهم استفاده می شود.

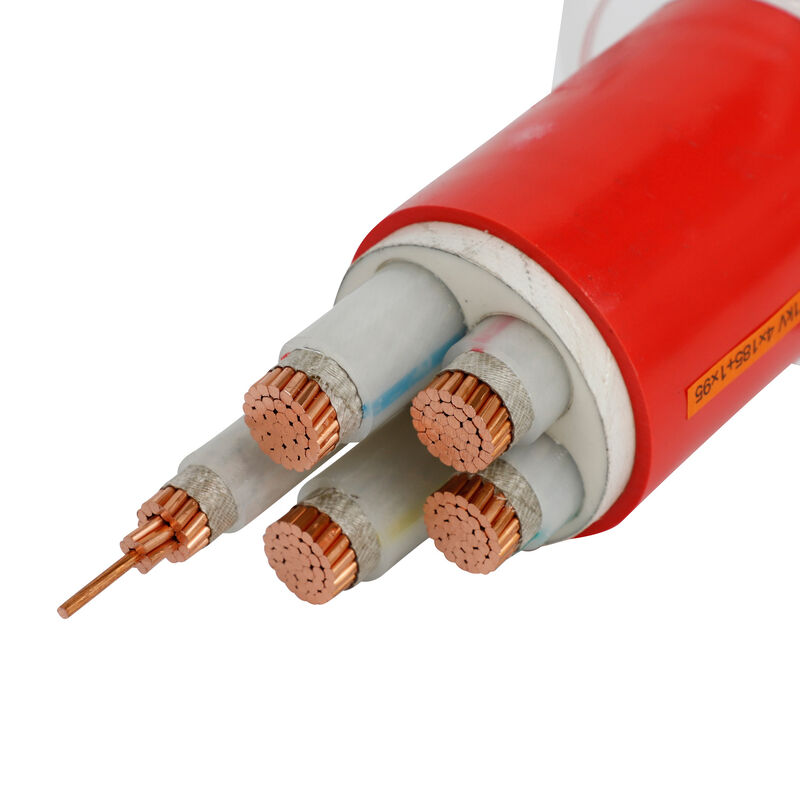

ساختار کابل برق عایق معدنی
1. هادی کابل: از سیم های مسی رشته ای با خاصیت خمشی مطلوب تشکیل شده است.
2. لایه عایق: از مواد عایق معدنی مقاوم در برابر درجه حرارت بالا استفاده می کند
3. غلاف مس: مواد مسی، از طریق ماشینکاری خاص، با خاصیت خمشی مطلوب.به عنوان سیم پلی اتیلن استفاده می شود.
4. غلاف بیرونی: از مواد پلاستیکی با دود کم غیر سمی ساخته شده است، با محافظت در برابر خوردگی مطلوب.
اسمی صلیب بخش |
بیرونی قطر تقریبا |
وزن کابل تقریبا | افت ولتاژ | مینی خم شدن شعاع |
|
تک فاز | سه فاز | ||||
mm2 | میلی متر | کیلوگرم بر کیلومتر | V/A.km | V/A.km | میلی متر |
3 × 1.5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 × 2.5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
3×4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3×6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3×10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3×16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
3×25 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
3×35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
3*50 | 28.6 | 1,950.5 | 1.01 | 0.87 | 429.0 |
3*70 | 32.7 | 2,629.9 | 0.71 | 0.61 | 490.5 |
3×95 | 37.1 | 3,588.8 | 0.52 | 0.454 | 556.5 |
3*120 | 40.9 | 4,379.3 | 0.43 | 0.371 | 613.5 |
3*150 | 45.5 | 5,284.9 | 0.36 | 0.313 | 682.5 |
با توجه به استانداردهای ملی، سیم و کابل مقاوم در برابر آتش: تست مشخصه روش تست آتش، مطابق با GB12666.6 کلاس A، سوزاندن در آتش با دمای شعله 950 درجه سانتیگراد اعمال ولتاژ 750 ولت بین فاز و فاز و بین فاز و غلاف بیرونی باید قادر به تحمل 90 دقیقه بدون خرابی باشد.
کلاس B، نان در آتش با دمای شعله 750-800 درجه سانتیگراد، اعمال ولتاژ 750 ولت بین فاز و فاز و بین فاز و غلاف باید 90 دقیقه بدون خرابی مقاومت کند.
طبق BS6378، کابل نسوز انعطاف پذیر شرایط زیر را برآورده می کند:
کلاس A 650 ℃ 3 ساعت
کلاس B 750 ℃ 3 ساعت
کلاس C 950 ℃ 3 ساعت
کلاس S 950 ℃ 20 دقیقه
ولتاژ نامی: 0.6/1kV
ولتاژ کار نامی: بار سبک 500 ولت، بار سنگین 750 ولت؛
جریان نامی: تک هسته ای 25-1800 A;چند هسته ای 16-500A
مقاومت عایق: مقاومت عایق≥ 1000MΩ در هر کیلومتر.طول کابل کمتر از 100 متر، سپس مقاومت عایق ≥ 10000 MΩ
