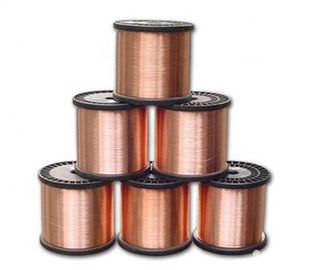

سیم سیم پیچ گرد 7.5 میلی متری 8.5 میلی متری CCA با روکش مسی آلومینیومی
تجزیه و تحلیل ویژگی های محصول:
1، مقاومت DC: مقاومت خط مس سیم آلومینیومی با روکش مسی بزرگ از حدود 1.5 برابر سیم مسی، مقادیر ماده یکسان است، سیم مسی آلومینیومی با روکش مسی حدود 1/2 وزن دارد.
2، استفاده از هادی آلومینیومی با روکش مسی را می توان برای سالهای زیادی ادامه داد تا جریان سیم و کابل انتخاب، طراحی، نصب و عادات دیگر را برآورده کند، همچنین پایانه های کابل را فشار داده و لحیم کاری را امکان پذیر می کند.
3، مقاومت AC کمتر:
4، وزن سبک و کم هزینه: در مقایسه با مشخصات فنی مشابه کابل مسی، صرفه جویی در هزینه کابل هادی آلومینیومی با روکش مسی بیش از 40٪، کاهش هزینه کابل هادی کامپوزیت مسی / آلومینیوم با پوشش مسی بیش از 20٪.
5، جوش پذیری خوب: سیم آلومینیومی با روکش مسی به دلیل پوشش سطح آن با لایه ای از مس متحدالمرکز، با سیم مسی، بنابراین جوش پذیری یکسانی دارد تا تولید را تسهیل کند.
طبقه بندی
یکی سیگنال یا کابل آلومینیومی با پوشش مسی برای اهداف ارتباطی و دیگری برای منبع تغذیه است
سطح ولتاژ
0.6/1KV3.6/6KV8.7/10KV،8.7/15KV12/20KV
18/20KV21/35KV26/35KV
نوع و داده
0.6/1KV تک هسته ای
بخش اسمی هادی | ضخامت اسمی عایق (mm) | ضخامت غلاف (میلی متر) |
قطر کابل (میلی متر) |
وزن مرجع (کیلوگرم/کیلومتر) |
20 ℃ حداکثر مقاومت DC هادی (Ω/KM) |
1x2.5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1*10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0.765 |
1*50 | 1.4 | 1.8 | 16.0 | 355 | 0.539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0.386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0.284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0.220 |
1*150 | 1.8 | 1.8 | 24.0 | 871 | 0.173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0.0843 |
