3M طول کابل مشعل جوشکاری 350A Co2 Mig برای دستگاه جوشکاری

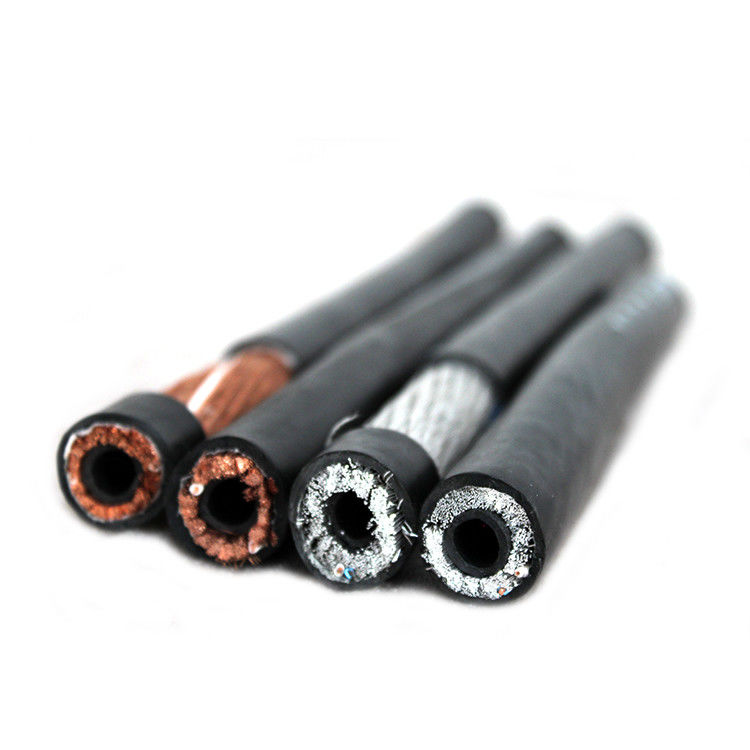

شرح کابل مشعل جوشکاری
1. این مشعل جوشکاری Co2 Mig باید توسط پرسنل واجد شرایط استفاده شود.
2. در حین استفاده ، از مصرف مواد مضر مانند قوس یا دود ، آسیب رساندن به اپراتور و دیگران خودداری کنید.
3. پارامتر فعلی مشخص شده حد کار خود را نشان می دهد و بیش از حد به مشعل جوشکاری Co2 Mig آسیب می رساند.
4. طول مشعل جوشکاری مرسوم Co2 Mig 3 متر و 5 متر است.اتصال کابل با اشیا sharp تیز و اجسام گرمائی کاملاً ممنوع است.
5. اجرای فنی مشعل جوشکاری MAG / MIG Co2 Mig از GB / T15579.7-2013
| نام |
مدل |
استفاده |
ویژگی |
| کابل لاستیکی سبک |
YQ ، YQW |
لوازم خانگی ، تجهیزات برقی کوچک |
عملکرد خمشی نرم ، سبک و خوب ؛ |
| YQW دارای مقاومت در برابر آب و هوا و مقاومت خاصی در برابر روغن است |
| کابل لاستیکی اندازه متوسط |
YZ ، YZW |
صنعت ، به طور گسترده ای در برق رسانی کشاورزی استفاده می شود |
YZW دارای مقاومت در برابر آب و هوا و مقاومت در برابر روغن است |
| کابل لاستیکی سنگین |
YC ، YCW |
مورد استفاده در ماشین آلات بندر ، نورافکن ها ، ایستگاه های آبیاری و زهکشی با آب با صرفه جویی در مقیاس بزرگ و غیره |
دارای قابلیت انعطاف پذیری خوب ، مشخصات کامل سری ، عملکرد خوب و پایداری است. |
| YCW دارای مقاومت در برابر آب و هوا و مقاومت خاصی در برابر روغن است |
| کابل لاستیکی ضد آب |
JHS ، JHSB |
موتور غواصی |
عملکرد خمشی خوب ، می تواند در برابر حرکت مکرر مقاومت کند |
| کابل لاستیکی دستگاه جوشکاری |
YH ، YHF |
دستگاه جوشکاری برقی |
/ |
| / |
YHD |
کابل برق قلع دار برای استفاده میدانی |
/ |
6. به منظور اطمینان از کیفیت جوشکاری و عمر مفید این محصول ، توصیه می شود به طور منظم چک کنید و قطعات مصرفی را به موقع تعویض کنید.
7. جدا کردن شیلنگ خوراک سیم:
ابتدا نازل ، نوک تماس ، مفصل جلویی را برداشته و سپس در انتهای مشعل ، مهره جامد شاخه مرکزی را بردارید ، می توانید انتهای ثابت شیلنگ تغذیه سیم را ببینید ، در صورت لزوم ، به آرامی بیرون بکشید چرخش ، یعنی شیلنگ تغذیه سیم را می توان جدا کرد.
8. نصب شیلنگ تغذیه سیم:
قبل از اتصال تفنگ جوشکاری به مکانیزم تغذیه سیم ، حتماً شیلنگ تغذیه سیم مناسب را با توجه به نوع سیم نصب کنید.
توجه: شیلنگ تغذیه سیم نباید زیاد باشد ، در غیر این صورت نوک تماس پیچیده می شود و یا اینکه شیلنگ بیش از حد فشرده شده و در کابل خم می شود.
9. جریان محافظ گاز عامل مهمی است که در استفاده از مشعل جوشکاری Co2 Mig مثر است.با تنظیم جریان سنج می توان آن را به بهترین اثر جوشکاری تنظیم کرد.
10. پاشش در فرآیند جوشکاری بیشترین تأثیر را بر روی مشعل جوشکاری Co2 Mig و اثر جوشکاری دارد.
11. استفاده از مشعل جوشکاری Co2 Mig به عنوان ابزاری برای کوبیدن قطعه کار کاملاً ممنوع است.
قسمت برنامه
جوشکاری فشار ثانویه منجر به کاربردهای سنگین یا معدنکاری می شود
برق متناوب در برنامه های برق از 600 ولت بیشتر نیست
استانداردهای ساخت
IEC 60245 و استاندارد ملی چین GB5013
ما همچنین می توانیم کابل های جوشکاری را مطابق با استانداردهای عمومی بین المللی (مانند ASTM ، BS ، DIN ، NF و AS / NZ) تولید کنیم.
پارامترهای فنی
| کابل جوشکاری استاندارد: IEC 60245 |
| مساحت مقطع اسمی |
شماره / قطر رشته |
ضخامت اسمی غلاف (میلی متر) |
قطر کلی |
حداکثرمقاومت هادی در 20 |
| (mm2) |
(میلی متر) |
(میلی متر) |
(Ω / کیلومتر) |
| |
|
حداقل |
حداکثر |
بدون قلع |
با قلع |
| 10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
91/1 |
95/1 |
| 16 |
513 / 0.20 |
2 |
9.2 |
11.5 |
1.16 |
1.19 |
| 25 |
798 / 0.20 |
2 |
10.5 |
13 |
0.758 |
0.78 |
| 35 |
1121 / 0.20 |
2 |
11.5 |
14.5 |
0.536 |
0.552 |
| 50 |
1596 / 0.20 |
2.2 |
13.5 |
17 |
0.379 |
0.39 |
| 70 |
2214 / 0.20 |
2.4 |
15 |
5/19 |
0.268 |
0.276 |
| 95 |
2297 / 0.20 |
2.6 |
17 |
22 |
0.198 |
0.204 |
| 120 |
1702 / 0.30 |
2.8 |
19 |
24 |
0.161 |
0.164 |
| 150 |
2135 / 0.30 |
3 |
21 |
27 |
0.129 |
0.132 |
| 185 |
1443 / 0.40 |
3.2 |
22 |
29 |
0.106 |
0.108 |
| 240 |
1908 / 0.40 |
3.8 |
25 |
35 |
0.0801 |
0.0817 |
