MB24KD کابل جوشکاری محافظت شده با گاز CO2 مقاوم در برابر دمای پایین
MB24KD به صورت استاندارد با تفنگ جوشکاری 3 M 4 M 5 M ارائه می شود

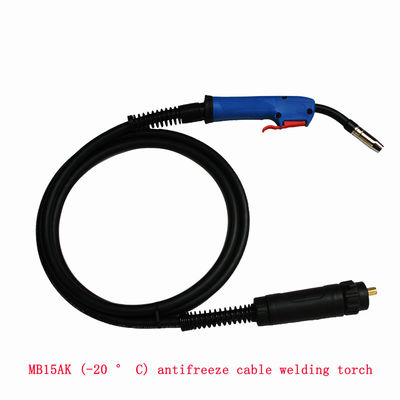

تفنگ جوشکاری سری دستی MB (MB 15AK) خنک کننده گاز (کابل انعطاف پذیر)
پارامترهای فنی: مطابق با استاندارد EN 50078
نوع محصول: تفنگ جوشکاری CO-MB-15AK (خنک کننده طبیعی)
مقدار نامی: سرعت بارگیری موقت 180A / CO2 / 150A گاز مخلوط M21 DIN -EN 439/60٪
قطر سیم:
منبع تغذیه 0.6-1.0 (0.9) میلی متر با استاندارد VDE مطابقت دارد و دارای پارامترهای ولتاژ / جریان است (U = 14 + 0.05xl).در جوشکاری پالس ، درجه بندی 35٪ کاهش می یابد.
معرفی پیکربندی: مس بدون اکسیژن با مقاومت کم ، کابل تابش با اشعه ماورا بنفش در دمای بالا (ویژگی ها: کشش ، سایش ، خوردگی و نفوذ آب و هوا) ؛تمام قطعات مس به هسته سوئیچ مس فسفر حساس هستند.نصب رابط به سبک اروپایی آسان است.جوشکاری ارگونومیک طراحی شده آسان است.طول 3-6 متر اختیاری ؛دستگاه جوش مدل 100A-180A؛
| نام |
مدل |
استفاده |
ویژگی |
| کابل لاستیکی سبک |
YQ ، YQW |
لوازم خانگی ، تجهیزات برقی کوچک |
عملکرد خمشی نرم ، سبک و خوب ؛ |
| YQW دارای مقاومت در برابر آب و هوا و مقاومت خاصی در برابر روغن است |
| کابل لاستیکی اندازه متوسط |
YZ ، YZW |
صنعت ، به طور گسترده ای در برق رسانی کشاورزی استفاده می شود |
YZW دارای مقاومت در برابر آب و هوا و مقاومت در برابر روغن است |
| کابل لاستیکی سنگین |
YC ، YCW |
مورد استفاده در ماشین آلات بندر ، نورافکن ها ، ایستگاه های آبیاری و زهکشی با آب با صرفه جویی در مقیاس بزرگ و غیره |
دارای قابلیت انعطاف پذیری خوب ، مشخصات کامل سری ، عملکرد خوب و پایداری است. |
| YCW دارای مقاومت در برابر آب و هوا و مقاومت خاصی در برابر روغن است |
| کابل لاستیکی ضد آب |
JHS ، JHSB |
موتور غواصی |
عملکرد خمشی خوب ، می تواند در برابر حرکت مکرر مقاومت کند |
| کابل لاستیکی دستگاه جوشکاری |
YH ، YHF |
دستگاه جوشکاری برقی |
/ |
| / |
YHD |
کابل برق قلع دار برای استفاده میدانی |
/ |
1. مشعل جوشکاری MIG
Binzel ، Bernard ، Tweco ، Esab ، Lincoln / Tregaskiss ، Panasonic / OTC ، MAXI ، Kemppi ، Fronius ، Mechafin.
2. مشعل جوشکاری TIG
WP-24 ، WP-9 ، WP-17 ، WP-26 ، WP-20 ، WP-18 و غیره
3. مشعل برش پلاسما Trafimet ، Cebora ، Panasonic / Esab
پارامترهای فنی
| کابل جوشکاری استاندارد: IEC 60245 |
| مساحت مقطع اسمی |
شماره / قطر رشته |
ضخامت اسمی غلاف (میلی متر) |
قطر کلی |
حداکثرمقاومت هادی در 20 |
| (mm2) |
(میلی متر) |
(میلی متر) |
(Ω / کیلومتر) |
| |
|
حداقل |
حداکثر |
بدون قلع |
با قلع |
| 10 |
322 / 0.20 |
1.8 |
7.5 |
9.7 |
91/1 |
95/1 |
| 16 |
513 / 0.20 |
2 |
9.2 |
11.5 |
1.16 |
1.19 |
| 25 |
798 / 0.20 |
2 |
10.5 |
13 |
0.758 |
0.78 |
| 35 |
1121 / 0.20 |
2 |
11.5 |
14.5 |
0.536 |
0.552 |
| 50 |
1596 / 0.20 |
2.2 |
13.5 |
17 |
0.379 |
0.39 |
| 70 |
2214 / 0.20 |
2.4 |
15 |
5/19 |
0.268 |
0.276 |
| 95 |
2297 / 0.20 |
2.6 |
17 |
22 |
0.198 |
0.204 |
| 120 |
1702 / 0.30 |
2.8 |
19 |
24 |
0.161 |
0.164 |
| 150 |
2135 / 0.30 |
3 |
21 |
27 |
0.129 |
0.132 |
| 185 |
1443 / 0.40 |
3.2 |
22 |
29 |
0.106 |
0.108 |
| 240 |
1908 / 0.40 |
3.8 |
25 |
35 |
0.0801 |
0.0817 |
کابل اصلی با کیفیت بالا
این کابل از سیم مسی ساخته شده است که اکسیداسیون بسیار کمی و خلوص بالا دارد.قطر لاستیک عایق خارجی در معرض اشعه ماورا بنفش در دمای بالا قرار دارد.این دارای ویژگی های مقاومت در برابر کشش ، مقاومت در برابر سایش ، مقاومت در برابر خوردگی ، مقاومت در برابر آب و هوا و عمر طولانی تر است.مناسب برای استفاده در دمای پایین.
تمام لوازم جانبی از مس ساخته شده اند.
قطعات رسانا و قطعات محافظ از مس با کیفیت بالا ساخته شده اند تا تداوم روند جوشکاری را تضمین کنند.
هر قسمت از محصول از کیفیت بالایی برخوردار است.
مهمترین نکته برای یک تفنگ جوشکاری خوب استفاده از تثبیت کننده و استفاده از لوازم جانبی با کیفیت بالا بر اساس تثبیت کننده است.
