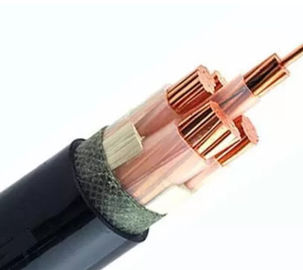

کابل عایق PVC Sheathed XLPE با سیم رسان مس خم کلاس 2
استانداردها
بین المللی: IEC 60502-1
ملی: GB / T 12706.1-2008
ساخت و ساز:
1. سازنده
- هادی مس برهنه ، کلاس 2 تا IEC 60228
2. تلقیح
- ترکیب XLPE
3. پر کنید
- پرکننده PP
نوار 4.Wapping
در مورد کابل زره پوش:
5. داخلی داخلی
- ترکیب PVC
6. ARMOR
- نوار دو فلزی گالوانیزه.
7. بدنه بیرونی:
- ترکیب PVC
رنگ پوست:
- سیاه
برنامه های کاربردی:
کابل های برق برای تأمین انرژی در هوای آزاد ، در زیر زمین ، داخل خانه ، در مجاری کابل ، ایستگاه های برق ، اتصالات ساکن و روشنایی خیابان و همچنین در شبکه های مشترک نصب شده است ، جایی که خسارت مکانیکی پیش بینی نمی شود.
مولفه های
شماره شماره x ضربدر | عایق ضخامت | اسمی غلاف ضخامت | بیرونی تقریباً | وزن تقریباً | رتبه بندی های فعلی در هوا 30 | رتبه بندی فعلی دفن شده 20 | |
فاز | خنثی | ||||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
2.5 + 4 4 4 | 0.7 | 0.7 | 1.8 | 14.2 | 320 | 38 | 48 |
4.0 6 4 6 4 | 0.7 | 0.7 | 1.8 | 15.6 | 427 | 48 | 60 |
6.0 × 10 4 4 | 0.7 | 0.7 | 1.8 | 18.1 | 636 | 66 | 81 |
4 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 20.8 | 941 | 88 | 107 |
4 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4 × 50 + 1 × 25 | 1.0 | 0.9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4 × 70 × 1 × 35 | 1.1 | 0.9 | 2.1 | 36.5 | 3578 | 227 | 244 |
50 4 4 × 95 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4 × 120 + 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
70 4 4 × 150 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4 × 185 + 1 × 95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4 × 240 + 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
4 × 300 + 1 × 150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
