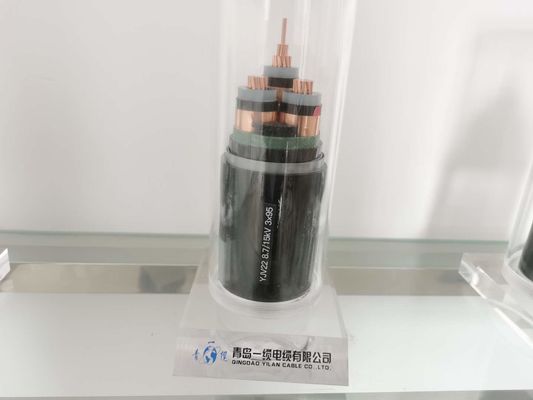

کابل برق عایق بندی شده ISO9001 XLPE برای ساخت

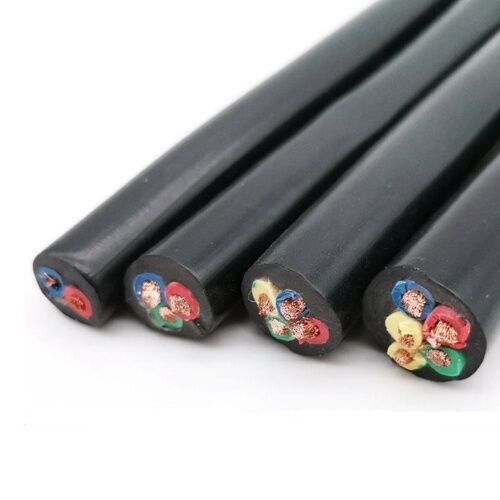

کابل برق عایق XLPE
پلی اتیلن XLPE متقاطع دارای پیوندهای بین مولکولی پایدار بین ذرات پلی اتیلن تولید شده توسط عمل ترموشیمیایی به دلیل وجود پراکسیدهای آلی است.
XLPE همان خصوصیات الکتریکی پلی اتیلن معمولی را دارد و به دلیل اتصال بین مولکولی پایدار دارای خواص حرارتی و مکانیکی بهتری است.این باعث می شود حداکثر دمای رسانای پیوسته کابلهای عایق XLPE 90 درجه سانتیگراد باشد ، در حالی که حداکثر درجه حرارت هادی پیوسته کابلهای عایق پلی اتیلن معمولی 75 درجه سانتیگراد است.حداکثر دمای کاری هادی اضافه بار 130 درجه سانتیگراد است (در دمای بیش از حد اضطراری ، نباید بیش از 100 ساعت در سال باشد).حداکثر دمای اتصال کوتاه رسانا 250 درجه سانتیگراد است.این مزایای مهمی از نظر درجه بندی کابل فراهم می کند و اهمیت ویژه ای در کشورها یا شرایطی دارد که دمای محیط بالا است و باید از ضریب کاهش استفاده شود.
فناوری اتصال متقاطع کاملاً مبتنی بر فرآیند اتصال متقابل و خنک کننده "خشک" است.این باعث می شود اجزای ریز آب در عایق از بین برود ، که اگر از آن جلوگیری نشود ، به اصطلاح "اثر درخت آب" ایجاد می شود.سر متقاطع سه گانه می تواند در یک عملیات فنی لایه محافظ را از طریق رسانا خارج کرده و لایه محافظ را از لایه عایق خارج کند.همه اینها باعث می شود کابل از ویژگی های الکتریکی ، حرارتی و مکانیکی بسیار خوبی برخوردار باشد.
خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | مقدار | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
کاربرد
کابلهای عایق XLPE می توانند تقریباً در همه تاسیسات مورد استفاده قرار گیرند: زمین ، سینی کابل ، داخلی ، نیروگاه ، کارخانه ، ایستگاه تعویض.به دلیل خواص حرارتی بهتر ، به ویژه برای موارد زیر توصیه می شود:
دمای محیط بالا
-کابل در معرض نور خورشید است
-کابل در لوله بلوک بتونی قرار می گیرد
-کابلها گروه بندی می شوند
بار اضطراری زیاد مهم است
-به جریان اتصال کوتاه زیاد نیاز دارید
لایه محافظ بالا باید جریان نشتی زیادی را منتقل کند
توابع ویژه در صورت درخواست:
• مقاومت در برابر روغن
• مقاومت در برابر اشعه ماورا بنفش
• گربه ضد شعله.A ، B ، C
• ضد شعله بازدارنده نیست
• موریانه
• جوندگان
• دود کم هالوژن صفر
