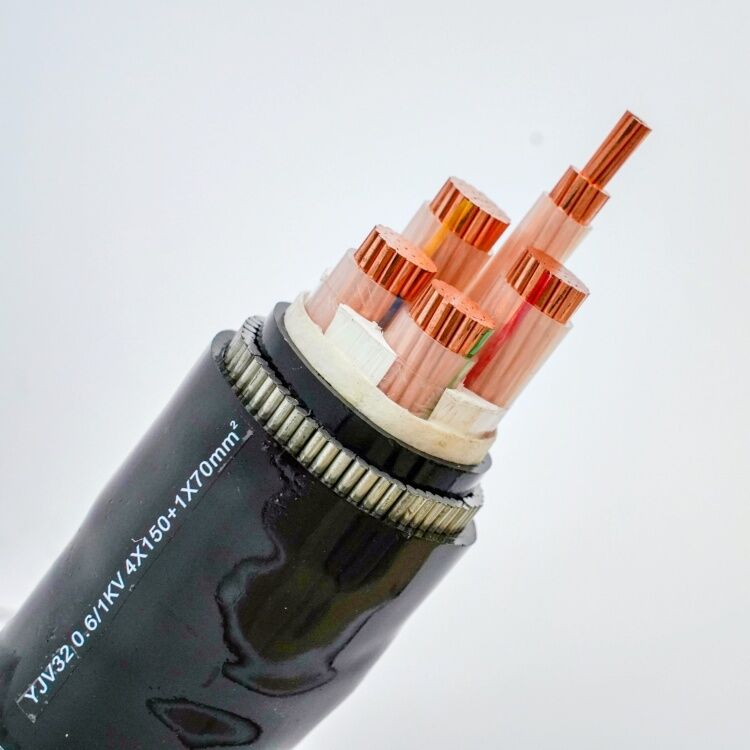

0.6 / 1KV چهار هسته CU / XLPE / PVC 0.6 / 1kV IEC60502-1 برای برنامه های زیرزمینی
کاربرد:
کابل های برق: در نیروگاه ها ، صنعتی و تابلو برق و شبکه های منبع تغذیه شهری در داخل منزل ، کانال های کابل ، کابل های بیرون و مدفون استفاده می شود.
قرار دادن:
1) هادی: سیم رشته ای مسی یا آلومینیومی نوع 2
2) عایق: XLPE
3) زره پوش: سیم فولادی یا کمربند فولادی
4) غلاف: PVC یا PE
استاندارد:
هادی کابلهای عایق بندی شده IEC 60228
IEC 60502-1 کلاس عایق 1 کیلو ولت (Um = 1.2kV) تا 30kV (Um = 36kV) با کابلهای برق عایق اکسترود شده و لوازم جانبی - قسمت 1: ولتاژ نامی 1 کیلوولت (Um = 1.2kV) کابل 3 کیلو ولت (Um = 3.6 کیلوولت)
خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق کاری | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | مقدار | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
