| MOQ: | قابل مذاکره |
| قیمت: | negotiable |
| standard packaging: | طبل چوبی آهنی یا طبل چوبی کامل |
| Delivery period: | 8-15 روز |
| payment method: | L/C، T/T |
| Supply Capacity: | 100km per Month |

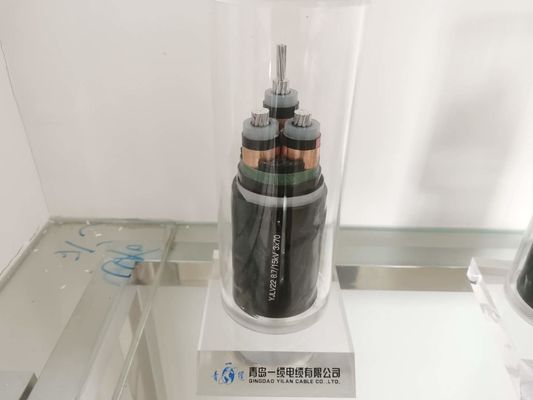

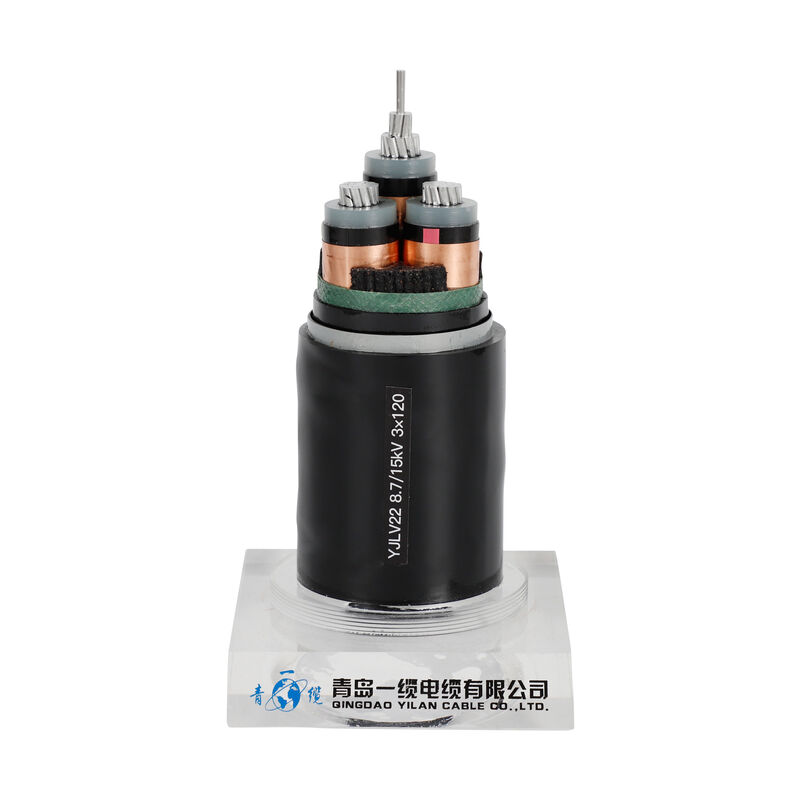

کابل عایق 3×6mm2 XLPE برای خطوط انتقال و توزیع
کابل عایق XLPE برای کاربردهای افت سرویس از سربار مانند: روشنایی خیابان، روشنایی در فضای باز و خدمات موقت برای ساخت و ساز استفاده می شود. برای استفاده در ولتاژهای فاز به فاز 600 ولت یا کمتر و در دمای هادی که بیش از 75 درجه سانتیگراد نباشد. هادی های عایق پلی اتیلن (PE) یا هادی های عایق پلی اتیلن 90 درجه سانتیگراد عایق شده (XLPE).
خصوصیات فیزیکی و الکتریکی
| شماره هسته x | عایق | غلاف | بیرونی Ø | وزن | رتبه بندی فعلی در هوا 30 ℃ | رتبه‌بندی‌های فعلی 20 درجه سانتیگراد مدفون است | |
| مقطعی | ضخامت | ضخامت | تقریبا | تقریبا | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| میلی متر مربع | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ساختار
هادی: هادی مسی گرد معمولی، مطابق با IEC 60228 سطح 2
عایق: PVC، XLPE
لایه داخلی: PVC
زره پوش: سیم، نوار فولادی، سیم آلومینیومی
طبق الزامات، غلاف: PVC مطابق با استاندارد IEC 60502، سیاه و سفید
توجه: رنگ عایق مانند استاندارد یا نیاز
کابل برق 25 میلی متری تک هسته ای
مشخصات هادی: مس
عایق: XLPE مشکی
ضخامت عایق: 0.7 میلی متر
غلاف: PVC
ضخامت غلاف: 1.4 میلی متر
تقریباوزن کابل: 294 کیلوگرم بر کیلومتر
قطر کل کابل: 10.7 میلی متر
حداکثر مقاومت DC در 20C: 0.727
کاربرد
به عنوان خط توزیع و انتقال با ولتاژ نامی 0.6/1kV استفاده می شود.
مناسب برای دفن در زمین، گذاشتن چاه و زیر آب.قادر به مقاومت در برابر کشش شفت خاصی است.
استانداردهای بین المللی: IEC 60502-1, IEC 60228;
الزامات سایر استانداردها مانند ASTM BS، DIN و ICEA
|
|
