ولتاژ متوسط کابل زرهی زرهی 1 ~ 35KV
کابل عایق XLPE:
کابل برق 1-35Kv نوعی کابل عایق XLPE است ، مناسب برای ولتاژ متوسط تا ولتاژ بالا ؛این شامل سیم آلومینیوم رشته ای جمع و جور یا سیم مسی رشته ای به عنوان هادی لخت ، با عایق XLPE و لایه محافظ فلزی ، پوشش PVC یا پوشش PE برای جلوگیری از خوردگی است.
خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | مقدار | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

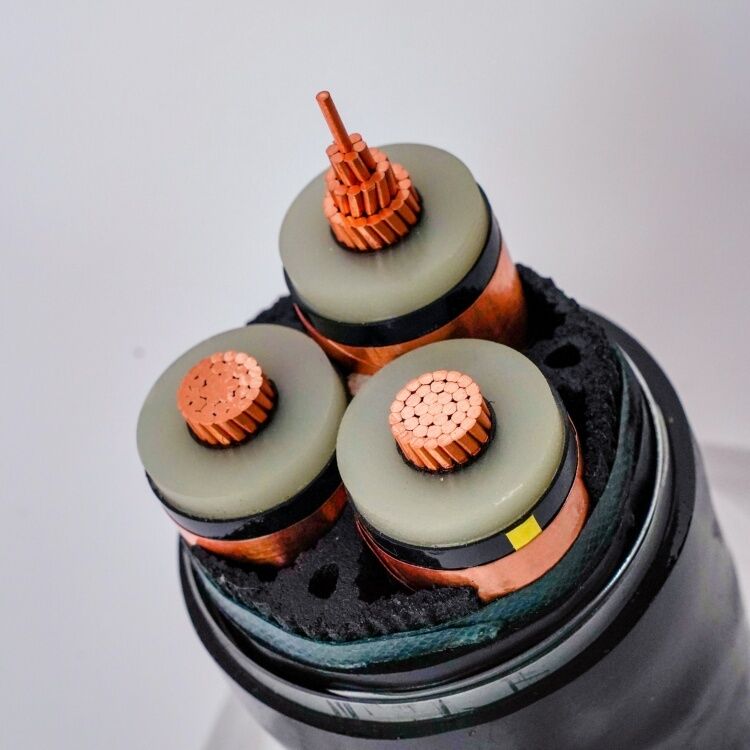

ساختار کابل برق 1KV 33KV XLPE
رهبر ارکستر: هادی گرد مس یا آلومینیوم دور متراکم رشته ای آنیل شده مطابق با سطح IEC60228
محافظ هادی: ترکیب نیمه رسانای اکسترود شده
عایق: دمای نامی XLPE (پلی اتیلن متقاطع) 90 درجه سانتی گراد است
عایق بندی محافظ: ترکیب نیمه رسانای اکسترود شده
توری اهنی: لایه های متحدالمرکز نوار مس یا سیم مسی
رنگ آرم سیم اصلی: نوار قرمز ، زرد و آبی باید بین لایه محافظ عایق و لایه محافظ فلزی چسبانده شود (آرم های فوق را می توان در صورت لزوم تغییر داد).
مونتاژ: در صورت لزوم ، سه سیم هسته محافظ را روی هم قرار دهید ، با مواد غیر رطوبت سازگار با مواد عایق پر کنید و با یک لایه غلاف پی وی سی بپوشانید
غلاف داخلی: لایه اکستروژن PVC ST2 یا PE ، بدون دود و هالوژن
زره پوش کردن: کابل برق سه هسته ای با سیم های دوتایی نوار فولادی گالوانیزه یا سیم فولادی گالوانیزه ، سیم دو سیم کابل تک قدرت با فویل آلومینیوم یا سیم آلومینیوم
غلاف خارجی: پی وی سی نوع ST2 ، مطابق با IEC 60502 یا PE ، LSZH
کابل برق XLPE (پلی اتیلن متقاطع) دارای خصوصیات الکتریکی و فیزیکی بسیار خوبی است و بهترین کابل برای خطوط انتقال و توزیع است.از مزایای این کابل ها می توان به ساختار ساده و وزن سبک اشاره کرد.علاوه بر مقاومت الکتریکی ، حرارتی ، مکانیکی و شیمیایی عالی ، آنها از سهولت استفاده نیز برخوردار هستند.همچنین می توان آن را در طول مسیر قرار داد بدون اینکه با اختلاف سطح محدود شود.
در سیستم های انتقال و توزیع نیروی 35 کیلوولت به پایین استفاده می شود.این می تواند کابلهای برق عایق کاغذی آغشته به روغن را کاملاً جایگزین کند و همچنین می تواند تا حدی جایگزین کابلهای برق عایق شده با پلی وینیل کلراید شود.در زمینه های برق ، ساخت و ساز ، معدن ، متالورژی ، پتروشیمی و ارتباطات به طور گسترده ای مورد استفاده قرار می گیرد.
