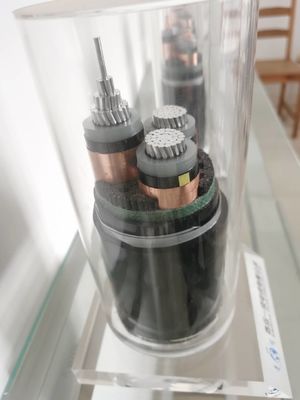

کابل 3 هسته ای 3 × 4 میلی متر مربع عایق پی وی سی Xlpe زیرزمینی
کابل Pvc عایقدار Xlpe عمدتاً برای خطوط هوایی و توزیع، یا برای تأمین سرویس هوایی 120/220 ولت برای سرویسدهی موقت در محلهای ساخت و ساز، به عنوان یک افت سرویس (قطب برق به ورودی سرویس) به عنوان کابل ثانویه (قطب به قطب) استفاده میشود. ، یا روشنایی خیابان.
خصوصیات فیزیکی و الکتریکی
شماره هسته x | عایق | غلاف | بیرونی Ø | وزن | رتبه بندی فعلی در هوا 30 ℃ | رتبهبندیهای فعلی 20 درجه سانتیگراد مدفون است | |
مقطعی | ضخامت | ضخامت | تقریبا | تقریبا | |||
اسمی | |||||||
فاز | خنثی | ارزش | |||||
میلی متر مربع | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3×4+1×2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
نوع هادی
در حال حاضر مس (Cu) و آلومینیوم (Al) مواد اصلی برای هادی های XLPE هستند.
(1) مس (مس)
هادی مس (Cu) دارای ویژگی های الکتریکی پیشرفته، قابلیت پردازش و مزایای اقتصادی است.بنابراین در اکثر مواد هادی زیرزمینی استفاده می شود.شایان ذکر است که خلوص مس الکترولیتی باید به 99.96٪ تا 99.86٪ برسد.
(2) آلومینیوم (Al)
از آنجایی که آلومینیوم حدود یک سوم سبکتر از مس است، کار با آن آسانتر است.رسانایی آن حدود دو سوم مس است، اما مقرون به صرفه تر است.با توجه به این ویژگی ها، Al پس از مس پرمصرف ترین ماده است.
مزایای XLPE
مواد عایق پلاستیکی دارای مزایای خواص عایق عالی، سیم کشی آسان، اتصال و نگهداری هستند، بنابراین در کشورهای پیشرفته به طور گسترده مورد استفاده قرار می گیرند.با توجه به توسعه فناوری اتصال متقابل، کابل های عایق XLPE را می توان برای ولتاژهای بالاتر اعمال کرد.اخیرا کابل های XLPE به طور کامل جایگزین کابل های OF شده اند.از مزایای XLPE می توان به وزن سبک، ویژگی های حرارتی، هزینه سیم کشی کم و هزینه کم مواد اشاره کرد.
