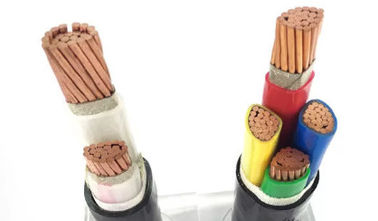

کابل عایق بندی نشده XLPE IEC 60502-1 کابل با دوام مس - بادوام
برنامه های کاربردی
از این کابل ها برای تأمین برق در سیستم نصب ولتاژ کم استفاده می شود ، آنها برای نصب در داخل و خارج از منزل ، در مجاری کابل ، زیر زمین ، در ایستگاه های برق و سوئیچینگ ، توزیع انرژی محلی ، کارخانه های صنعتی ، در جایی که خطر مکانیکی وجود ندارد ، مناسب هستند. خسارت.
جزئیات
1. هادی ها
-------------------------------------------------- -------------------------------------------------- -
هادیها از نوع 1 یا کلاس 2 از مس آنیل با روکش فلزی ساده یا روکش فلزی یا از جنس آلومینیوم ساده یا آلیاژ آلومینیوم یا از کلاس 5 مس ساده و یا روکش فلزی مطابق با IEC 60228 می باشند.
2. عایق
-------------------------------------------------- -------------------------------------------------- -
ضخامت مواد و ضخامت XLPE مطابق با IEC 60502 یا BS 5467 برای عملکرد مداوم 90 درجه سانتیگراد است.
3. مونتاژ / پوشش داخلی
-------------------------------------------------- -------------------------------------------------- -
پوشش های داخلی ممکن است اکسترود شده یا بسته شود. برای کابل هایی با هسته های دایره ای ، به جز کابل هایی با بیش از پنج هسته ، پوشش داخلی بسته شده فقط در صورتی مجاز است که فاصله بین هسته ها پر شود. قبل از استفاده از یک پوشش داخلی اکسترود شده ، یک صحافی مناسب مجاز است. این مواد با عایق سازگار است ، مواد مورد استفاده برای پوشش داخلی و پرکننده ها باید برای دمای کار کابل و با مواد عایق سازگار باشد. برای کابل های بدون هالوژن ، پوشش داخلی و پرکننده ها نیز باید از ترکیب هالوژن باشند. .
4. زره پوش
-------------------------------------------------- -------------------------------------------------- -
سیم های فولادی / فولادی گالوانیزه / گالوانیزه که بصورت حلزونی بر روی پوشش داخلی مطابق با IEC 60502-1 اعمال می شوند ، یا نوارهای آلومینیوم / فولادی مضاعف و سیم مسی / قلع مس نیز می توانند در صورت درخواست تولید شوند.
5. غلاف بیرونی
-------------------------------------------------- -------------------------------------------------- -
غلاف بیرونی باید از PVC نوع ST1 / ST2 اکسترود شده مطابق با IEC 60502-1 ، پلی اتیلن نوع ST3 / ST7 ، ترکیب بدون هالوژن ST8 ، پلی کلروپران ، پلی اتیلن کلروسولفون شده یا پلیمرهای مشابه باشد ، نوع SE1 نیز در صورت درخواست موجود است.
مولفه های
شماره شماره x ضربدر | عایق ضخامت | غلاف ضخامت اسمی مقدار | بیرونی تقریباً | وزن تقریباً | رتبه بندی های فعلی در هوا 30 | رتبه بندی فعلی دفن شده 20 | حداکثر مقاومت DC در 20 درجه |
mm² | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ | Ω / کیلومتر |
2 × 2.5 | 0.7 | 1.8 | 10.6 | 140 | 37 | 54 | 7.41 |
4.0 4.0 | 0.7 | 1.8 | 11.6 | 192 | 47 | 70 | 4.61 |
2 × 6.0 | 0.7 | 1.8 | 12.6 | 245 | 60 | 86 | 3.08 |
2. 10 | 0.7 | 1.8 | 15.2 | 362 | 84 | 115 | 1.83 |
2 × 16 | 0.7 | 1.8 | 16.6 | 514 | 113 | 149 | 1.15 |
2 × 25 | 0.9 | 1.8 | 19.8 | 734 | 150 | 191 | 0.73 |
2 × 35 | 0.9 | 1.8 | 17.2 | 968 | 185 | 231 | 0.52 |
50 2 2 | 1.0 | 1.8 | 19.4 | 1190 | 226 | 275 | ۰.۳۹ |
2 × 70 | 1.1 | 1.9 | 22.0 | 1591 | 287 | 337 | 0.27 |
2 × 95 | 1.1 | 2.0 | 24.6 | 2117 | 354 | 405 | 19/0 |
2 × 120 | 1.2 | 2.1 | 27.4 | 2617 | 431 | 463 | 0.15 |
2 × 150 | 1.4 | 2.2 | 30.2 | 3239 | 494 | 522 | 0.12 |
2 × 185 | 1.6 | 2.3 | 34.0 | 5126 | 592 | 591 | 0.10 |
