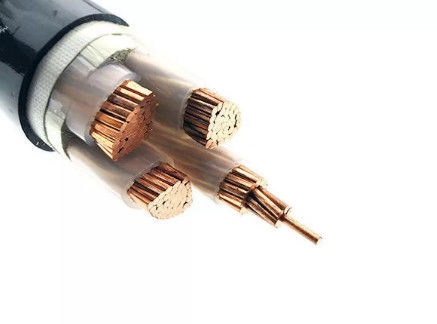

کابل پلی اتیلن با سیم و عایق سبک متصل به منبع تغذیه XLPE

کابل پلی اتیلن با سیم و عایق سبک متصل به منبع تغذیه XLPE

کاربرد

کابل های برق برای تأمین انرژی در هوای آزاد ، در زیر زمین ، داخل خانه ، در مجاری کابل ، ایستگاه های برق ، اتصالات ساکن و روشنایی خیابان و همچنین در شبکه های مشترک نصب شده است ، جایی که خسارت مکانیکی پیش بینی نمی شود.

جزئیات سریع

-------------------------------------------------- -----

- مقطع اسمی: 2X120 mm 2

- قطر کلی تقریبا: 27.4 میلی متر

- وزن خالص تقریبی: 2617 کیلوگرم در کیلومتر

- مقاومت رسانای DC در دمای 20 درجه سانتیگراد: 0.15 Ω بر کیلومتر

مشخصات برق

-------------------------------------------------- -----

- دارای درجه ولتاژ Uo / U (Um): 600/1000 V

- حداکثر درجه حرارت فعلی هوا 30 درجه سانتیگراد: 431 A

- حداکثر امتیاز فعلی دفن شده 20 درجه سانتیگراد: 463 A

- حداکثر مقاومت DC ، هادی 20 درجه سانتیگراد: 0.15Ω / کیلومتر

- ولتاژ تست: 4000 V

خصوصیات بعدی

-------------------------------------------------- -----

- مقطع اسمی: 120 میلی متر 2

- تعداد هادی ها: تنها 2 هسته

- ضخامت عایق: 1.2 میلی متر

- مقدار اسمی ضخامت غلاف: 2.1 میلی متر

- حداکثر قطر کلی Ø : 27.4 میلی متر

- وزن تقریبی: 2617 کیلوگرم در کیلومتر

ویژگی های استفاده

-------------------------------------------------- -----

- حداکثر دمای کار: 90 درجه سانتی گراد

- دمای مدار کوتاه: + 250 درجه سانتیگراد (مدت زمان اتصال کوتاه حداکثر 5 ثانیه)

- هنگام نصب تا -5 درجه سانتی گراد

- دامنه امپراتوری T : - 20 تا + 90 درجه سانتیگراد

- حداقل شعاع خمش: 15 cable کابل

استانداردها

-------------------------------------------------- -----

بین المللی: IEC 60502-1
ملی: GB / T 12706.1-2008

مشخصات ساخت و ساز

-------------------------------------------------- -----
1. هادی
- هادی مس برهنه ، کلاس 2 تا IEC 60228

- برای اندازه های کوچکتر ، یک هادی گرد جامد ، کلاس 1
2. عایق: ترکیب XLPE

3. پرکننده: پرکننده PP
4- غلاف بیرونی: ترکیب PVC
5. رنگ پوست: مشکی
