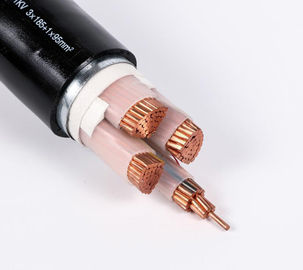

کابل پلی اتیلن متقاطع پی وی سی مقاوم در برابر شعله سه هسته ای
معرفی کابل XLPE:
1. استفاده از کابل فشار قوی
کابل های فشار قوی برای نصب ثابت خطوط انتقال و توزیع برق با AC 50HZ و ولتاژ نامی 66KV و پایین تر برای انتقال قدرت مناسب هستند.
2. از عملکرد استفاده کنید
حداکثر دمای نامی هادی کابل 90 ℃ است
در طول مدت اتصال کوتاه (طولانی ترین مدت از 5 ثانیه بیشتر نیست) ، حداکثر درجه حرارت هادی کابل نباید بیش از 250 باشد
دمای محیط هنگام گذاشتن کابل ها نباید کمتر از 0 باشد
مزایای کابل XLPE:
1. 99.99٪ مس خالص بی هوازی با کیفیت بالا: ضد پیری با خلوص بالا ، رسانایی بالا ، ظرفیت بار فوق العاده جریان ، مقاومت کم ، انتقال سریع و پایدار.
2. عایق پی وی سی با محیط زیست با کیفیت بالا: با استفاده از مواد پلاستیکی با کیفیت بالا ، دارای ویژگی های مقاومت در برابر سایش ، مقاومت در برابر اسید و قلیایی ، مقاومت در برابر آتش ، مقاومت در برابر روغن ، ضد یخ و غیره است و از ماندگاری بالاتری برخوردار است.
3. مرکز گریز از مرکز کم و ضخامت یکنواخت: استفاده از تجهیزات پیشرفته ، مرکز خروج از مرکز پایین و ضخامت یکنواخت کابل را تضمین می کند ، که می تواند به طور م preventثر از برخورد جریان برق به آتش جلوگیری کرده و استفاده بی خطر از برق را تضمین کند.
مکان استفاده شده:
مناسب برای داخل خانه ، ترانشه کابل ، خطوط لوله ، تونل و غیره ، همچنین می تواند در خاک سست مدفون شود ، نمی تواند نیروهای خارجی را تحمل کند ، به طور کلی برای انتقال مدار اصلی ، ولتاژ نامی مورد استفاده برای انتقال برق و خطوط توزیع
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x |
عایق بندی |
غلاف |
بیرونی |
وزن |
رتبه بندی فعلی در هوا 30 |
رتبه بندی های فعلی 20 buried به خاک سپرده شد |
| متقاطع |
ضخامت |
ضخامت |
تقریباً |
تقریباً |
| |
اسمی |
| فاز |
خنثی |
ارزش |
| mm² |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم در کیلومتر |
آ |
آ |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3 × 50 + 1 25 |
1 |
0.9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3 × 70 + 1 × 35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3 × 95 + 1 × 50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
