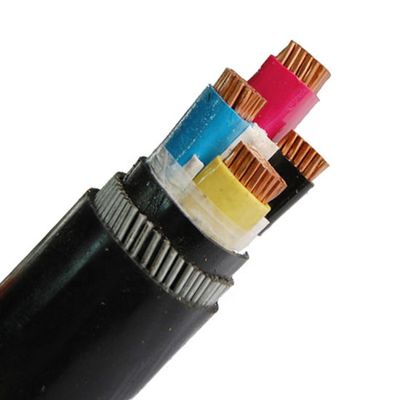

کابل برق با عایق XLPE 300 میلی متر مربع و غلاف PVC
معرفی کابل XLPE:
1. استفاده از کابل ولتاژ بالا
کابلهای ولتاژ بالا برای نصب ثابت خطوط انتقال و توزیع برق با فرکانس 50 هرتز AC و ولتاژ نامی 66 کیلو ولت و کمتر برای انتقال برق مناسب هستند.
2. عملکرد استفاده
حداکثر دمای نامی هادی کابل 90 درجه سانتیگراد است
در طول دوره اتصال کوتاه (طولانیترین مدت زمان از 5 ثانیه تجاوز نمیکند)، حداکثر دمای هادی کابل نباید از 250 درجه سانتیگراد تجاوز کند.
دمای محیط هنگام نصب کابلها نباید کمتر از 0 درجه سانتیگراد باشد.
مشخصات فیزیکی و الکتریکی
|
تعداد هسته x
|
عایق
|
غلاف
|
قطر خارجی
|
وزن
|
جریان نامی در هوا 30 درجه سانتیگراد
|
جریان نامی دفن شده 20 درجه سانتیگراد
|
|
سطح مقطع
|
ضخامت
|
ضخامت
|
تقریبی
|
تقریبی
|
|
|
اسمی
|
|
فاز
|
نول
|
مقدار
|
|
میلی متر مربع
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
کیلوگرم بر کیلومتر
|
آمپر
|
آمپر
|
|
3×4+1×2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3×6+1×4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3×10+1×6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3×16+1×10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3×25+1×16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
ویژگیها و کاربردهای کابلهای برق عایق XLPE:
کابل برق عایق پلی اتیلن کراس لینک شده دارای استحکام مکانیکی بالا، مقاومت در برابر تنش محیطی قوی، عملکرد الکتریکی عالی و مقاومت جریان قوی است.
حمله شیمیایی. علاوه بر این، محصول سبک و ساده برای استفاده آسان است. این محصول برای سیستمهای انتقال و توزیع با ولتاژ نامی 0.6/1 کیلو ولت مناسب است.
دارای ویژگیهای اصلی کابلهای نسوز است. کابلها به راحتی آتش نمیگیرند یا فقط در محدوده معینی به سوختن ادامه میدهند. این محصول برای نیروگاهها، متروها، تونلها، ساختمانهای بلند و مقیاس بزرگ مناسب است.
کابلهای توزیع متراکم در صنایع و معادن، میادین نفتی، معادن زغال سنگ و سایر مکانها.
عملکرد فنی سیم برق
1. حداکثر دمای نامی هادی کابل عایق PVC 70 درجه سانتیگراد است. هنگام وقوع اتصال کوتاه (طولانیترین مدت زمان از 5 ثانیه تجاوز نمیکند)، دمای هادی از 160 درجه سانتیگراد تجاوز نمیکند.
2. حداکثر دمای نامی هادی کابل عایق XLPE 90 درجه سانتیگراد است، اتصال کوتاه رخ میدهد (طولانیترین مدت زمان از 5 ثانیه تجاوز نمیکند) و دمای هادی از 250 درجه سانتیگراد تجاوز نمیکند.
3. هنگام نصب کابلهای عایق یا غلاف PVC، دمای محیط نباید کمتر از 0 درجه سانتیگراد باشد.
4. پایداری شیمیایی کامل، مقاومت در برابر اسیدها، قلیاها، روغنها و حلالهای آلی، و مواد بازدارنده شعله.
مزایای کابلهای برق.
1. فضای کمی را اشغال میکند. معمولاً در خاک دفن میشود یا در داخل ساختمان قرار میگیرد. در کانالها و تونلها.
فاصله عایق بین خطوط بسیار کم است، از دکل استفاده نمیشود، زمین کمتری اشغال میشود و اساساً فضای زمینی اشغال نمیشود.
2. قابلیت اطمینان بالا. تحت تأثیر شرایط آب و هوایی و محیط اطراف، عملکرد انتقال پایدار است و قابلیت اطمینان بالا است.
3. شرایط مطلوبتری را برای توسعه ولتاژ فوق العاده بالا و ظرفیت بزرگ مانند کابلهای دمای پایین و ابررسانا فراهم میکند.
4. ظرفیت توزیع شده بزرگ.
5. حجم کار نگهداری کمتر.
6. خطر شوک الکتریکی کم است.
