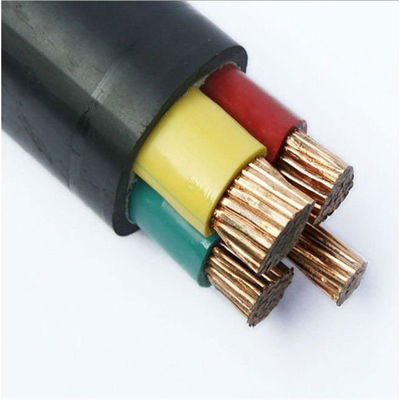

تولید کننده کابل برق زرهی عایق Xlpe 95mm2
معرفی کابل عایق XLPE:
کابل برق: کابل برق هسته مس با عایق XLPE یا PVC ، غلاف خارجی PVC یا PE ، کابل / کابل برق زره پوش یا غیر زره پوش نوار فولادی STA
نوع: Yjv22 Yjv23 Yjlv22 Yjlv23
تعداد هسته ها: تک هسته ، 2 هسته ، 3 هسته ، 4 هسته ، 5 هسته
دامنه تولید: 1.5 mm2 ، 2.5mm2 ، 4mm2 ، 6mm ، 10mm2 ، 16mm2 ، 25mm2 ، 35mm2 ، 50mm2 ، 70mm2 ، 95mm2 ، 120mm2 ، 150mm2 ، 185mm2 ، 240mm2 ، 300mm2 400mm2 ، 500mm2 ، 630mm2
ولتاژ مرتبط: 300 / 300v ، 300 / 500v ، 450 / 750v ، 0.6 / 1kV
خصوصیات فیزیکی و الکتریکی
|
شماره های هسته x
|
عایق بندی
|
غلاف
|
بیرونی
|
وزن
|
رتبه بندی فعلی در هوا 30
|
رتبه بندی های فعلی 20 buried به خاک سپرده شد
|
|
متقاطع
|
ضخامت
|
ضخامت
|
تقریباً
|
تقریباً
|
|
|
اسمی
|
|
فاز
|
خنثی
|
ارزش
|
|
mm²
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
کیلوگرم در کیلومتر
|
آ
|
آ
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
کاربرد:
این محصول برای انتقال و توزیع برق با ولتاژ نامی AC 0.6 / 1kv و فرکانس کار 50Hz مناسب است.
از کابلهای برق ولتاژ پایین برای انتقال و توزیع نیرو در سیستمهای انتقال و توزیع برق 1 کیلوولت استفاده می شود.به طور گسترده ای در زمینه های برق ، معدن ، ساختمان ، متالورژی ، پتروشیمی و ارتباطات مورد استفاده قرار می گیرد و به طور کامل جایگزین کابل های برق عایق کاغذی غوطه ور در روغن می شود.
کابلهای برق عایق XLPE کابلهای برق عایق XLPE مزایای بیشتری نسبت به کابلهای عایق کاغذی و کابلهای عایق PVC دارند.کابل پلی اتیلن متقاطع دارای مقاومت الکتریکی بالا ، مقاومت مکانیکی ، مقاومت بالا در برابر پیری ، مقاومت در برابر خوردگی شیمیایی ، تنش محیطی ، ساختار ساده ، استفاده راحت و قابل استفاده در دمای بالا برای مدت طولانی است.می توان آن را بدون محدودیت قطره قرار داد.
مزایای کابل XLPE: کابل XLPE دارای دمای کار طولانی مدت و جریان نامی بزرگتر است و در همان محیط ، اندازه (سطح مقطع طبیعی) کابل XLPE ممکن است 1 یا 2 کوچکتر از کابل PVC باشد.این موارد نه تنها کیفیت و عملکرد محصول را بهبود می بخشد ، بلکه هزینه تولید کابل را نیز کاهش می دهد.کابل زره پوش
کابل زره پوش نوار فولادی می تواند خصوصیات مکانیکی کابل را افزایش دهد و کابل می تواند فشار مکانیکی خارجی را تحمل کند.
زره کمربند فولادی / زره پوش فویل استیل ، زره سیم مفتول / زره سیم مفتول فولادی / SWA.مدل کابل زره پوش نوار فولادی: VV22، VV23، VLV22، VLV23، YJ V22، YJV23، YJLV22، YJLV23، ZR-VV22، NH-VV2 2، WDZ-YJV22، WDZ-YJV23، WDZ-YJY22
استفاده از عملکرد:
1. دمای مجاز کار طولانی مدت هادی کابل از 70 exceed بیشتر نیست
2. هنگامی که اتصال کوتاه رخ می دهد (طولانی ترین مدت از 5 ثانیه بیشتر نیست) ، حداکثر درجه حرارت هادی کابل از 160 درجه سانتیگراد بیشتر نیست.
3. هنگام نصب کابل ، دمای محیط نباید کمتر از 0 باشد.وقتی دما از 0 lower کمتر است ، ابتدا آن را گرم کنید.
4- حداقل شعاع خمش کابل غیر زرهی چند هسته ای نباید کمتر از 12 برابر قطر خارجی کابل باشد و حداقل شعاع خم شدن کابل زرهی چند هسته ای نباید کمتر از 15 برابر قطر خارجی کابل باشد. .حداقل شعاع خم شدن کابل زره پوش تک هسته ای نباید کمتر از 15 برابر قطر خارجی کابل باشد و حداقل شعاع خمش کابل تک هسته ای غیر مسلح نباید کمتر از 20 برابر قطر خارجی کابل باشد. .
5. پارامترهای ساختاری کابل برق عایق XLPE با ولتاژ نامی 0.6 / 1KV
