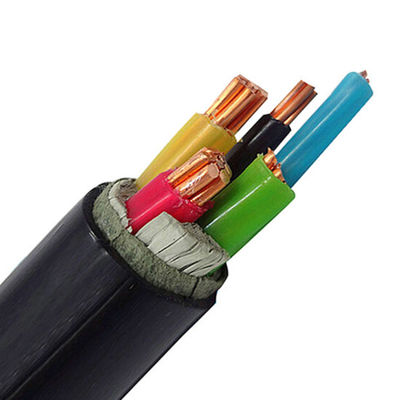

0.6 / 1kV کابل برق 35mm Copper Core XLPE عایق بندی شده
توضیحات و کاربرد محصول
کابل برق بخشی از یک یا چند هادی الکتریکی است که معمولاً همراه با کل غلاف ثابت می شود.این م componentلفه برای انتقال نیرو استفاده می شود.کابل های برق را می توان به عنوان سیم کشی دائمی ، در زمین دفن شده ، از بالای سر یا لخت راه رفتن در ساختمان ها نصب کرد.
برای انتقال و توزیع در سیستم های انتقال و توزیع 0.6 / 1kV تا 8.7 / 15kV استفاده می شود.این ماده معمولاً در برق ، ساختمان ، معدن ، متالورژی ، صنایع پتروشیمی و ارتباطات و سایر زمینه ها مورد استفاده قرار می گیرد.
خصوصیات فیزیکی و الکتریکی
|
شماره های هسته x
|
عایق بندی
|
غلاف
|
بیرونی
|
وزن
|
رتبه بندی فعلی در هوا 30
|
رتبه بندی های فعلی 20 buried به خاک سپرده شد
|
|
متقاطع
|
ضخامت
|
ضخامت
|
تقریباً
|
تقریباً
|
|
|
اسمی
|
|
فاز
|
خنثی
|
ارزش
|
|
mm²
|
میلی متر
|
میلی متر
|
میلی متر
|
میلی متر
|
کیلوگرم در کیلومتر
|
آ
|
آ
|
|
3 × 4 + 1 × 2.5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
کاربرد:
این محصول برای انتقال و توزیع برق با ولتاژ نامی AC 0.6 / 1kv و فرکانس کار 50Hz مناسب است.
از کابلهای برق ولتاژ پایین برای انتقال و توزیع نیرو در سیستمهای انتقال و توزیع برق 1 کیلوولت استفاده می شود.به طور گسترده ای در زمینه های برق ، معدن ، ساختمان ، متالورژی ، پتروشیمی و ارتباطات مورد استفاده قرار می گیرد و به طور کامل جایگزین کابل های برق عایق کاغذی غوطه ور در روغن می شود.
کابلهای برق عایق XLPE کابلهای برق عایق XLPE مزایای بیشتری نسبت به کابلهای عایق کاغذی و کابلهای عایق PVC دارند.کابل پلی اتیلن متقاطع دارای مقاومت الکتریکی بالا ، مقاومت مکانیکی ، مقاومت بالا در برابر پیری ، مقاومت در برابر خوردگی شیمیایی ، تنش محیطی ، ساختار ساده ، استفاده راحت و قابل استفاده در دمای بالا برای مدت طولانی است.می توان آن را بدون محدودیت قطره قرار داد.
مزایای کابل XLPE: کابل XLPE دارای دمای کار طولانی مدت و جریان نامی بزرگتر است و در همان محیط ، اندازه (سطح مقطع طبیعی) کابل XLPE ممکن است 1 یا 2 کوچکتر از کابل PVC باشد.این موارد نه تنها کیفیت و عملکرد محصول را بهبود می بخشد ، بلکه هزینه تولید کابل را نیز کاهش می دهد.کابل زره پوش
کابل زره پوش نوار فولادی می تواند خصوصیات مکانیکی کابل را افزایش دهد و کابل می تواند فشار مکانیکی خارجی را تحمل کند.
زره کمربند فولادی / زره پوش فویل استیل ، زره سیم مفتول / زره سیم مفتول فولادی / SWA.مدل کابل زره پوش نوار فولادی: VV22، VV23، VLV22، VLV23، YJ V22، YJV23، YJLV22، YJLV23، ZR-VV22، NH-VV2 2، WDZ-YJV22، WDZ-YJV23، WDZ-YJY22
ویژگی های عملیاتی
1) دمای کار
حداکثر دمای کار مداوم مجاز هادی نباید بیش از 90 باشد
2) دمای اتصال کوتاه هادی
نباید بیش از 250 باشد.(طولانی ترین مدت زمان 5 ثانیه است)
3) شعاع خم شدن:
شعاع خم شدن کابل تک هسته ای: 20D شعاع خم شدن کابل چند هسته ای: 15D
D = قطر کل واقعی کابل (میلی متر)
4) دمای نصب:
حداقل دمای نصب 0 درجه سانتی گراد است.
شرایط تخمگذار و پارامترهای اساسی مورد استفاده برای محاسبه جریان نامی:
روش تخمگذار:
دمای محیط در هوا: 40 ℃ مستقیم دفن شده: 25 resistance مقاومت در برابر حرارت خاک 1.0 ℃ · متر بر ثانیه
طرح کابل تک هسته ای: موازی (در کنار هم: 1D D = قطر)
