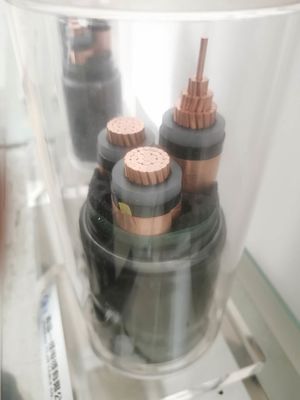

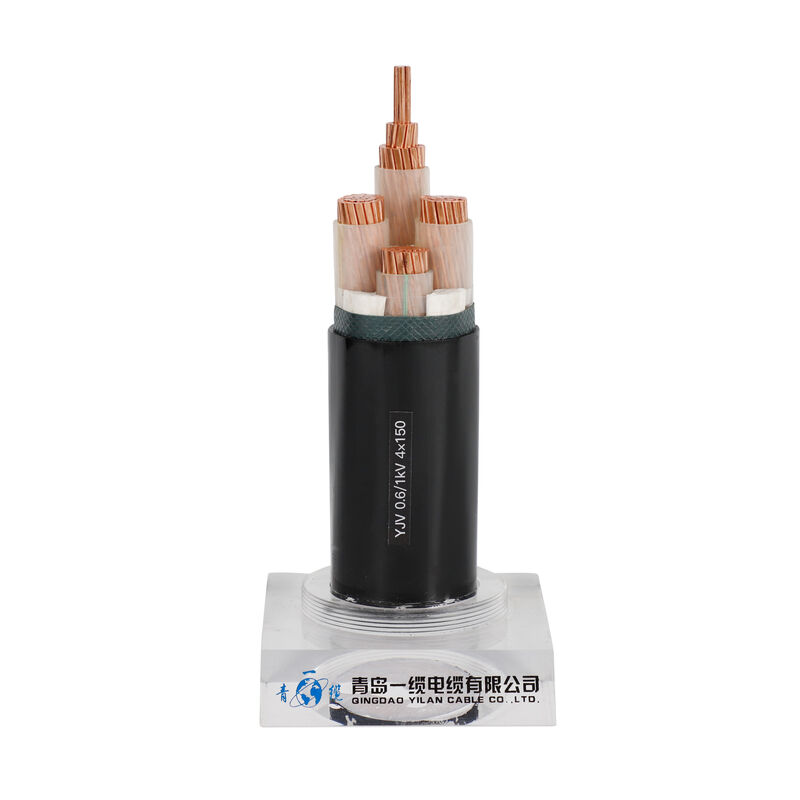

کابل زره پوش محافظ XLPE
برنامه های کاربردی:
خدمات عمومی ایستگاه های راه آهن ، تونل های راه و راه آهن ، روشنایی عمومی ، پارکینگ ها ، ساختمانهای خدمات عمومی. |
ایمنی شخصی و شخصی مراکز خرید ، فرودگاه ها ، سیستم های ریلی زیرزمینی ، مدارس ، بیمارستان ها ، هتل ها ، تئاترها ، کلیساها. |
وضعیت دمای بالا ریخته گری ها ، نیروگاه ها ، دیگهای بخار ، صنایع آهن و فولاد ، ساختمانهای دریایی و کشتی. |
منطقه بالقوه انفجاری پالایشگاه ها ، کارخانه های شیمیایی ، تولید نفت و گاز ، ایستگاه های سوخت گیری ، کارخانه های فرآوری ، گاراژها. |
وضعیت بهداشت فرآوری مواد غذایی و نوشیدنی ، کارهای دارویی ، بیمارستان ها ، آشپزخانه ها ، کارخانه های تبرید. |
نصب عمومی توزیع برق و مدارهای فرعی ، هشدار دهنده های آتش و اضطراری ، روشنایی آسانسور و پله برقی ، روشنایی و برق. |
شرح:
مقاوم در برابر آتش نه باعث سوختن می شود و نه از احتراق پشتیبانی می کند.مطابق با الزامات IEC 60331 و BS 6387 باشید. |
دمای عملکرد بالا دمای کار مداوم تا 250 درجه سانتیگراد و برای مدت کوتاه تا نزدیک شدن به نقطه ذوب مس 1083 درجه سانتیگراد. |
سد ضد شعله ذاتی با یک غلاف غیر قابل اشتعال ، عایق فشرده بالا در برابر انتقال بخارات ، گازها یا شعله های آتش مقاومت می کند. |
مقاومت مکانیکی بالا واقعا قوی است و می تواند مقدار قابل توجهی از تنش ها مانند پیچش ، خم شدن و صافی را تحمل کند. |
قابل انعطاف کاملاً آنیل شده و کاملاً شکل پذیر است و به راحتی دستکاری می شود تا مسیرهای سیم کشی موجود و اشکال نامنظم را دنبال کند. |
عدم پیر شدن ، پیوستگی زمین یکپارچه ، قطر کلی کوچک ضد آب ، مقاوم در برابر خوردگی ، مقاوم در برابر اشعه محافظ برقی عالی ، نصب آسان ، عمر طولانی |
خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | ارزش | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ساخت و سازها:
هسته 1 2 3 4 5 3 + 1 3 + 2 4 + 1 هسته
عمر کاری <25 سال
نوع مس رسانا ، کلاس 5
مواد هادی رشته های ریز مس بدون اکسیژن
مواد ترکیب معدنی عایق (MgO)
رنگ عایق هسته ای قرمز / سفید / آبی / سیاه / سبز / زرد (اختیاری)
مواد پلی اولفین هالوژن کم دود غلاف (LSZH / LSOH PO)
ولتاژ 600 ~ 1000 ولت
مزیت تا عمق 500 میلی متری
بخش 0.25mm2 ~ 95.00mm2 / AWG1 AWG14
حداقل شعاع خمش نصب کابل شعاع خمش مجاز نباید کمتر از 6 برابر عرض کابل باشد
آزمون مقاومت در برابر شعله GB / T18380.1-2001 و GB5023.6-2012
غلاف جدا شده آلومینیوم (AL)
