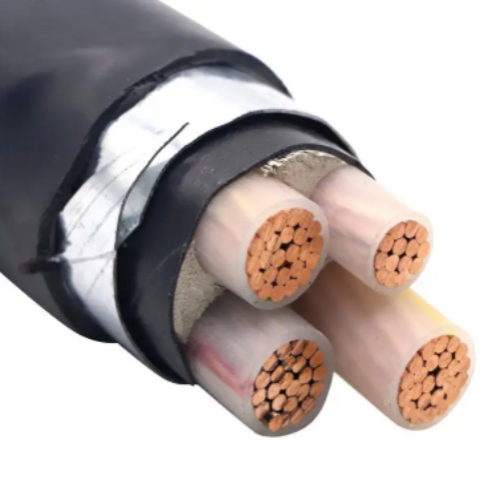

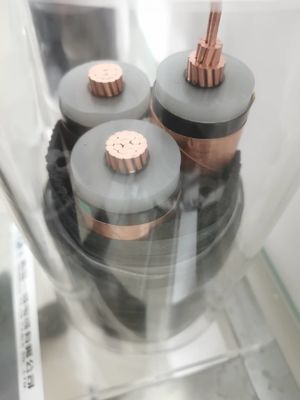

کابل مس زره پوش فولادی گالوانیزه 4 هسته ای
کابل عایق XLPE
عایق XLPE کابلهای ولتاژ متوسط زیر 30 کیلوولت با عایق XLPE دارای خصوصیات الکتریکی ، مکانیکی و حرارتی بسیار خوبی در شبکه های ولتاژ متوسط است.این ماده عایق مقاومت شیمیایی بسیار خوبی دارد و همچنین دارای مقاومت در برابر سرما است.به دلیل مزایای مختلف ، نوع عایق XLPE در بسیاری از زمینه ها تا حد زیادی جایگزین نوع سنتی عایق کاغذ سنتی شده است.کابل های ولتاژ متوسط عایق XLPE به گونه ای طراحی شده اند که از نظر طولی ضدآب هستند.در مقایسه با کابلهای عایق PVC و کاغذ ، کابلهای ولتاژ متوسط عایق XLPE از مزیت ضریب دی الکتریک کم برخوردار هستند.عملکرد خوب کابلهای عایق XLPE در یک بازه دمایی طولانی ثابت باقی مانده است.این کابل ها را می توان روی زمین ، هوا یا لوله ها گذاشت.
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x |
عایق بندی |
غلاف |
بیرونی |
وزن |
رتبه بندی فعلی در هوا 30 |
رتبه بندی های فعلی 20 buried به خاک سپرده شد |
| متقاطع |
ضخامت |
ضخامت |
تقریباً |
تقریباً |
| |
اسمی |
| فاز |
خنثی |
ارزش |
| mm² |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم در کیلومتر |
آ |
آ |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
ساخت و سازها:
نام محصول کابل ضدعفونی کننده کابل MI BTTZ / BTTQ / BTLY کابل عایق معدنی نسوز
سیم استاندارد مسی پیچ خورده استاندارد DIN VDE 0295 و IEC 228 استاندارد GB5023.6-2012 و استاندارد شرکت
هسته 1 2 3 4 5 3 + 1 3 + 2 4 + 1 هسته
عمر کاری <25 سال
نوع مس رسانا ، کلاس 5
مواد هادی رشته های ریز مس بدون اکسیژن
مواد ترکیب معدنی عایق (MgO)
رنگ عایق هسته ای قرمز / سفید / آبی / سیاه / سبز / زرد (اختیاری)
مواد پلی اولفین هالوژن کم دود غلاف (LSZH / LSOH PO)
ولتاژ 600 ~ 1000 ولت
مزیت تا عمق 500 میلی متری
بخش 0.25mm2 ~ 95.00mm2 / AWG1 AWG14
حداقل شعاع خمش نصب کابل شعاع خمش مجاز نباید کمتر از 6 برابر عرض کابل باشد
آزمون مقاومت در برابر شعله GB / T18380.1-2001 و GB5023.6-2012
غلاف جدا شده آلومینیوم (AL)
نصب کابل
برای جلوگیری از آسیب دیدگی ، کابل های برق ولتاژ متوسط عایق XLPE باید با دقت قرار داده و نصب شوند.باید اطمینان حاصل شود که کابل ها از لبه های سخت یا تیز کشیده نمی شوند.انتهای کابل باید مهر و موم شده و ضد آب باشد.پس از برش طول ، هر دو انتهای آن باید بلافاصله آب بندی شوند
عمق نصب توصیه شده 60 تا 80 سانتی متر است.کابل های تک هسته ای معمولاً به شکل سه یا سه ضلعی مرتب می شوند.
برای نصب در کانالها ، به ویژه اثر عایق حرارتی فضای هوا بین کابل و دیواره داخلی کانال باید در نظر گرفته شود.قطر داخلی مجرا باید حداقل 1.5 برابر قطر کابل باشد.
