معرفی کابل برق زره پوش عایق XLPE
کابل های برق XLPE برای انتقال و توزیع برق در سیستم های انتقال و توزیع برق 35 کیلو ولت و کمتر استفاده می شود. این به طور گسترده ای در جایگزینی کامل کابل های برق عایق شده با کاغذ آغشته به روغن و جایگزینی جزئی کابل های برق با عایق PVC، از جمله زمینه های برق، ساخت و ساز، معدن، متالورژی، پتروشیمی و ارتباطات استفاده می شود.
| شماره هسته x |
عایق |
غلاف |
بیرونی Ø |
وزن |
رتبه بندی فعلی در هوا 30 ℃ |
رتبهبندیهای فعلی 20 درجه سانتیگراد مدفون است |
| مقطعی |
ضخامت |
ضخامت |
تقریبا |
تقریبا |
| |
اسمی |
| فاز |
خنثی |
ارزش |
| میلی متر مربع |
میلی متر |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم در کیلومتر |
الف |
الف |
| 3×4+1×2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
استاندارد کابل برق زره پوش عایق XLPE
محصولات را می توان مطابق با مشخصات کارخانه ما، معادل استاندارد IEC60502 تولید کرد. این کارخانه همچنین می تواند کابل های برق مخصوص را بر اساس سایر استانداردهای مورد نیاز مشتریان طراحی و تولید کند.

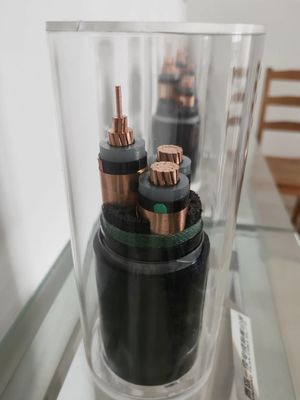

ساختار کابل برق زره پوش با عایق XLPE
هادی: مس و آلومینیوم خوراکی می توانند هادی چند رشته ای را تشکیل دهند.
عایق: هادی با لایه ای از مخلوط PE/PVE/XLPE/لاستیک اکسترود شده عایق شده است.
پر کردن: کابل مونتاژ شده با لایه ای از مواد کامپوزیت PVC پر می شود تا شکاف بین سیم های هسته پر شود و کابل گرد شود.
زره: از یک سیم فولادی گالوانیزه تک لایه با اندازه مناسب تشکیل شده است.
غلاف: از لایه بیرونی مواد کامپوزیت PVC زرهی محافظت کنید.
ولتاژ نامی کابل برق زره پوش با عایق XLPE
0.6 / 1kV، 3.6 / 6kV; 6 / 10 کیلو ولت؛ 8.7 / 15 کیلو ولت؛ 12 / 20 کیلو ولت؛ 18 / 20 کیلو ولت؛ 19 / 33 کیلو ولت؛ 21 / 35 کیلو ولت؛ 26 / 35 کیلو ولت
دمای کار کابل برق زره پوش با عایق XLPE
عملکرد عادی مداوم 90 بار، 130 بار در شرایط اضافه بار اضطراری، 250 بار در شرایط اتصال کوتاه
سطح مقطع اسمی کابل برق زره پوش عایق xlpe
1.5 میلی متر مربع، 2.5 میلی متر مربع، 4 میلی متر مربع، 6 میلی متر مربع، 10 میلی متر مربع، 16 میلی متر مربع، 25 میلی متر مربع، 35 میلی متر مربع، 50 میلی متر مربع، 70 میلی متر مربع،
95 میلی متر مربع، 120 میلی متر مربع، 150 میلی متر مربع، 185 میلی متر مربع، 240 میلی متر مربع، 300 میلی متر مربع، 400 میلی متر مربع، 500 میلی متر مربع، 630 میلی متر مربع، 800 میلی متر مربع
محدوده تولید کابل برق
کابل تک هسته ای: از 1.5 میلی متر مربع تا 800 میلی متر مربع،
کابل های چند هسته ای: 1.5 میلی متر مربع تا 400 میلی متر مربع
