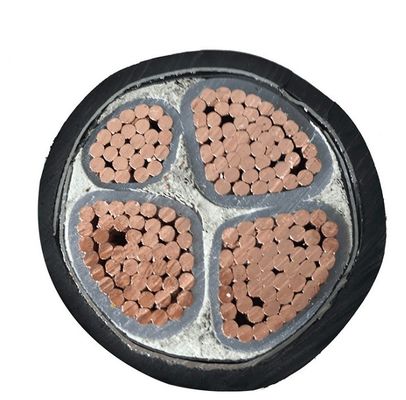

کابل برق 120mm2 150mm2 Xlpe عایق برق
از کابلهای برق در خطوط انتقال و توزیع برق استفاده می شود.آنها نه تنها از خصوصیات الکتریکی و مکانیکی بسیار خوبی برخوردار هستند ، بلکه مقاومت زیادی در برابر خوردگی شیمیایی ، پیری حرارتی و تنش های محیطی دارند.
همه نوع کابل برق غلاف پی وی سی عایق ولتاژ پایین XLPE.
1)0.6 / 1kV ، تک هسته ، مس یا Al / XLPE /کابل برق پی وی سی؛
0.6 / 1kV ، تک هسته ، Cu یا Al / XLPE / PVC / AWA / PVC کابل برق ؛
(2)0.6 / 1kV ، دو هسته ، کابل برق Cu یا Al / XLPE / PVC ؛
کابل برق 0.6 / 1kV ، دو هسته ، مس یا Al / XLPE / PVC / STA / PVC ؛
کابل برق 0.6 / 1kV ، دو هسته ، Cu یا Al / XLPE / PVC / SWA / PVC ؛
(3)0.6 / 1kV ، سه هسته ، کابل برق Cu یا Al / XLPE / PVC ؛
کابل برق 0.6 / 1kV ، سه هسته ، مس یا Al / XLPE / PVC / STA / PVC ؛
کابل برق 0.6 / 1kV ، سه هسته ، مس یا Al / XLPE / PVC / SWA / PVC ؛
(4)0.6 / 1kV ، 3 + 1 هسته ، Cu یا Al / XLPE / PVC کابل برق ؛
0.6 / 1kV ، 3 + 1 هسته ، Cu یا Al / XLPE / PVC / STA / PVC کابل برق ؛
0.6 / 1kV ، 3 + 1 هسته ، Cu یا Al / XLPE / PVC / SWA / PVC کابل برق ؛
(5)0.6 / 1kV ، چهار هسته ، کابل برق Cu یا Al / XLPE / PVC ؛
کابل برق 0.6 / 1kV ، چهار هسته ، مس یا Al / XLPE / PVC / STA / PVC ؛
کابل برق 0.6 / 1kV ، چهار هسته ، Cu یا Al / XLPE / PVC / SWA / PVC ؛
(6)0.6 / 1kV ، 4 + 1 هسته ، Cu یا Al / XLPE / PVC کابل برق ؛
0.6 / 1kV ، 4 + 1 هسته ، Cu یا Al / XLPE / PVC / STA / PVC کابل برق ؛
0.6 / 1kV ، 4 + 1 هسته ، Cu یا Al / XLPE / PVC / SWA / PVC کابل برق ؛
(7)کابل برق 0.6 / 1kV ، پنج هسته ، Cu یا Al / XLPE / PVC ؛
کابل برق 0.6 / 1kV ، پنج هسته ، مس یا Al / XLPE / PVC / STA / PVC ؛
کابل برق 0.6 / 1kV ، پنج هسته ، مس یا Al / XLPE / PVC / SWA / PVC ؛
(8)0.6 / 1kV ، 3 + 2 هسته ، Cu یا Al / XLPE / PVC کابل برق ؛
0.6 / 1kV ، 3C + 2 هسته ، Cu یا Al / XLPE / PVC / STA / PVC کابل برق ؛
0.6 / 1kV ، 3C + 2 هسته ، Cu یا Al / XLPE / PVC / SWA / PVC کابل برق ؛
امکانات:
هادی: مقاومت در برابر خزش ، انعطاف پذیری بالا ، قابلیت انعطاف پذیری زیاد ، سرعت برگشت کم ، پایداری اتصال.
عایق: مقاومت در برابر درجه حرارت بالا ، ضد احتراق ، ضد پیری ، محکم و با دوام ، محیط کم کربن.
لایه زره پوش: هزینه کمتر و عملکرد بهتر ، فرم خاصی از بهم پیوستن ، محکم و سخت.
غلاف خارجی: PVC حاوی سرب و کادمیوم نیست.می تواند در مکان های مرطوب نصب شود ، یا به طور مستقیم در ساختمان ها دفن شود یا گذاشته شود.
ویژگی:
1. بالاترین درجه حرارت مجاز هادی برای کار طولانی مدت 90 درجه است.
2. در اتصال کوتاه (حداکثر طولانی مدت بیش از 5 ثانیه نیست) ، بالاترین دما برای هادی بیش از 250 درجه نیست.
3. کابل بدون محدودیت افت افقی گذاشته می شود.دمای محیط هنگام خوابیدن نباید کمتر از 0 باشد.در غیر این صورت باید آن را از قبل گرم کرد.
4. عملکرد الکتریکی عالی ، مقاومت در برابر خوردگی شیمیایی.
5. آنها هنگام قرار دادن می توانند کشش مطلوب را تحمل کنند. آنها می توانند از خارج مقاومت کنند. پس از سوختن بدون هالوژن بدون دود پایین. سوختن کابل را به عقب برسانید.
رتبه ولتاژ برای XLPE کابل برق | شماره x مقطع اسمی هادی شماره x mm2 | |||||||
1 هسته | 2 هسته ای | 3 هسته ای | هسته 3 + 1 | 4 امتیاز | هسته 3 + 2 | هسته 4 + 1 | 5 هسته ای | |
0.6 / 1 کیلوولت | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16 mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50 mm2 | 4x95 mm2 | 3x95 mm2 + 2x50 mm2 | 4x95 mm2 + 1x50 mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
