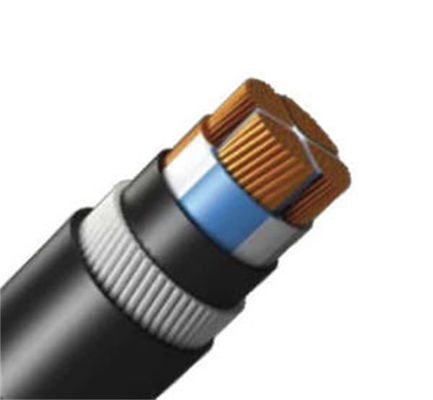

کابل عایق 0.6/1kv فیدر مس Xlpe
1. استانداردهای اجرا
این محصول بر اساس GB 12706.1 ساخته شده است و همچنین می تواند مطابق با نیاز مشتریان مطابق با استانداردهای IEC، BS، و DIN تولید شود.
2. ویژگی ها
l عملکرد الکتریکی بالا.
l خواص مکانیکی بالا و مقاومت در برابر سایش عالی.
l مقاومت در برابر پیری حرارتی و مقاومت در برابر ترک خوردگی استرس محیطی
l مقاومت خوب در برابر روغن و حلال
l مقاومت حرارتی درجه بالا
3. پارامترهای فنی کلیدی
l آزمایش مقاومت عایق کابل به پایان رسید
l مقاومت در برابر تست ولتاژ کابل تمام شده: فرکانس کاری 3500 ولت 5 دقیقه بدون خرابی.
ویژگی ها:
هادی: مقاومت در برابر خزش، انعطاف پذیری بالا، قابلیت انبساط قوی، نرخ بازگشت کم، پایداری اتصال.
عایق: مقاومت در برابر دمای بالا، ضد احتراق، ضد پیری، محکم و بادوام، محیط کم کربن.
لایه زره: هزینه کمتر و عملکرد بهتر، شکل خاصی از در هم تنیدگی، محکم و سخت.
غلاف بیرونی: پی وی سی حاوی سرب یا کادمیوم نیست. می توان آن را در مکان های مرطوب نصب کرد، یا مستقیماً در ساختمان ها دفن یا گذاشت.
اموال:
1. بالاترین دمای کاری مجاز هادی برای کار طولانی مدت 90 درجه است.
2. در اتصال کوتاه (حداکثر طولانی مدت بیش از 5 ثانیه نیست)، بالاترین دما برای هادی بیش از 250 درجه نیست.
3. کابل بدون محدودیت افت افقی گذاشته شده است. دمای محیط در زمان خواب نباید کمتر از 0 باشد. در غیر این صورت باید از قبل گرم شود.
4. عملکرد الکتریکی عالی، مقاومت در برابر خوردگی شیمیایی.
5. آنها می توانند کشش توصیه شده را در هنگام گذاشتن تحمل کنند. آنها می توانند کشش را از بیرون تحمل کنند. پس از سوختن بدون هالوژن کم دود باقی می مانند. سوختن کابل را به تاخیر می اندازد.
| رتبه بندی ولتاژ برایکابل برق XLPE |
شماره x مقطع اسمی هادی شماره x mm2 |
| 1 هسته |
2 هسته |
3 هسته |
3+1 هسته |
4 هسته ای |
3+2 هسته |
هسته 4+1 |
5 هسته |
| 0.6/1 کیلو ولت |
1x4 میلی متر مربع |
2x4 mm2 |
3x4 mm2 |
3x4 mm2 + 1x2.5mm2 |
4x4 mm2 |
3x4 mm2 + 2x2.5mm2 |
4x4 mm2 + 1x2.5mm2 |
5x2.5mm2 |
| 1x6 میلی متر مربع |
2x6 میلی متر مربع |
3x6 میلی متر مربع |
3x6 mm2 + 1x4 mm2 |
4x6 میلی متر مربع |
3x6 mm2 + 2x4 mm2 |
4x6 mm2 + 1x4 mm2 |
5x4 mm2 |
| 1x10 میلی متر مربع |
2x10 میلی متر مربع |
3x10 میلی متر مربع |
3x10 mm2 + 1x6 mm2 |
4x10 میلی متر مربع |
3x10 mm2 + 2x6 mm2 |
4x10 mm2 + 1x6 mm2 |
5x6 میلی متر مربع |
| 1x16 میلی متر مربع |
2x16 میلی متر مربع |
3x16mm2 |
3x16 mm2 + 1x10 mm2 |
4x16 میلی متر مربع |
3x16 mm2 + 2x10 mm2 |
4x16 mm2 + 1x10 mm2 |
5x10 میلی متر مربع |
| 1×25 میلی متر مربع |
2×25 میلی متر مربع |
3×25 میلی متر مربع |
3x25mm2 + 1x16mm2 |
4x25 میلی متر مربع |
3x25mm2 + 2x16mm2 |
4x25mm2 + 1x16mm2 |
5x16 میلی متر مربع |
| 1x35 mm2 |
2x35 mm2 |
3×35 میلی متر مربع |
3x35mm2 + 1x16mm2 |
4x35 mm2 |
3x35mm2 + 2x16mm2 |
4x35mm2 + 1x16mm2 |
5x25 میلی متر مربع |
| 1x50 میلی متر مربع |
2×50 میلی متر مربع |
3×50 میلی متر مربع |
3x50mm2 + 1x25mm2 |
4x50 میلی متر مربع |
3x50mm2 + 2x25mm2 |
4x50mm2 + 1x25mm2 |
5x35 mm2 |
| 1x70 میلی متر مربع |
70×2 میلی متر مربع |
3×70 میلی متر مربع |
3x70 mm2 + 1x35mm2 |
4x70 میلی متر مربع |
3x70mm2 + 2x35mm2 |
4x70mm2 + 1x35mm2 |
5*50 میلی متر مربع |
| 1x95 میلی متر مربع |
2x95 میلی متر مربع |
3×95 میلی متر مربع |
3x95 mm2 + 1x50mm2 |
4x95 mm2 |
3x95 mm2 + 2x50mm2 |
4x95 mm2 + 1x50mm2 |
5x70 میلی متر مربع |
| 1x120 میلی متر مربع |
2x120 میلی متر مربع |
3×120 میلی متر مربع |
3x120mm2 + 1x70mm2 |
4x120 میلی متر مربع |
3x120mm2 + 2x70mm2 |
4x120mm2 + 1x70mm2 |
5x95 میلی متر مربع |
| 1×150 میلی متر مربع |
2x150 میلی متر مربع |
3×150 میلی متر مربع |
3x150mm2 + 1x70mm2 |
4×150 میلی متر مربع |
3x150mm2 + 2x70mm2 |
4x150mm2 + 1x70mm2 |
|
| 1 در 185 میلی متر مربع |
2x185 میلی متر مربع |
3×185 میلی متر مربع |
3x185mm2 + 1x95mm2 |
4x185 میلی متر مربع |
3x185mm2 + 2x95mm2 |
4x185mm2 + 1x95mm2 |
|
| 1x240 میلی متر مربع |
|
3×240 میلی متر مربع |
3x240mm2 + 1x120mm2 |
4x240 میلی متر مربع |
3x240mm2 + 2x120mm2 |
4x240mm2 + 1x120mm2 |
|
| 1x300 میلی متر مربع |
|
3×300 میلی متر مربع |
3x300mm2 + 1x150mm2 |
4x300 میلی متر مربع |
3x300mm2 + 2x150mm2 |
4x300mm2 + 1x150mm2 |
|
| 1x400 میلی متر مربع |
|
|
|
|
|
|
|
| 1x500 میلی متر مربع |
|
|
|
|
|
|
|
