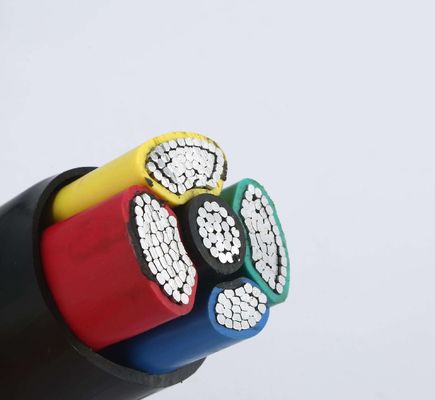

کابل برق عایق بندی شده 5 هسته 25 میلی متر مربع Pe Xlpe
کابل برق ، هسته مسی ، عایق XLPE ، غلاف پلی اتیلن
شماره: YJLV
ولتاژ نامی 0.6 / 1 KV
استاندارد: GB / T 12706.1-2008 ، IEC 60502-2004
این محصول برای انتقال و توزیع تحت ولتاژ نامی AC 0.6 / 1kv و فرکانس کاری 50Hz مناسب است
سیمهای برق دیگر:
کابل برق هسته مس با عایق XLPE یا PVC ، غلاف خارجی PVC یا PE ، کابل / کابل برق زرهی یا غیر زرهی STA
نوع: VV ، YJV ، VV22 ، YJV22 ، VV23 ، YJV23 ، NH-VV2 2
تعداد هسته: تک هسته ، 2 هسته ، 3 هسته ، 4 هسته ، 5 هسته
دامنه تولید: 1.5 میلی متر مربع ، 2.5 میلی متر مربع ، 4 میلی متر مربع ، 6 میلی متر ، 10 میلی متر مربع ، 16 میلی متر مربع ، 25 میلی متر مربع ، 35 میلی متر مربع ، 50 میلی متر مربع ، 70 میلی متر مربع ، 95 میلی متر مربع ، 120 میلی متر مربع ، 150 میلی متر مربع ، 185 میلی متر مربع ، 240 میلی متر مربع ، 300 میلی متر مربع 400 میلی متر مربع ، 500 میلی متر مربع ، 500 میلی متر مربع ، 630 میلی متر مربع
ولتاژ مرتبط: 300 / 300v ، 300 / 500v ، 450 / 750v ، 0.6 / 1kV
کاربرد:
این محصول برای انتقال و توزیع تحت ولتاژ نامی AC 0.6 / 1kv و فرکانس کار 50Hz مناسب است.
از کابلهای برق ولتاژ پایین برای انتقال و توزیع نیرو در سیستمهای انتقال و توزیع برق 1 کیلوولت استفاده می شود.به طور گسترده ای در زمینه های برق ، معدن ، ساختمان ، متالورژی ، پتروشیمی و ارتباطات استفاده می شود و به طور کامل جایگزین کابل های برق عایق کاغذی غوطه ور در روغن می شود.
کابلهای برق عایق XLPE کابلهای برق عایق XLPE مزایای بیشتری نسبت به کابلهای عایق کاغذی و کابلهای عایق PVC دارند.کابلهای پلی اتیلن متقاطع دارای مقاومت الکتریکی بالا ، مقاومت مکانیکی ، مقاومت در برابر پیری بالا ، مقاومت در برابر فشار محیطی ، مقاومت در برابر خوردگی شیمیایی ، ساختار ساده ، استفاده راحت و عملکرد طولانی مدت در دمای بالا هستند.می توان آن را بدون محدودیت قطره قرار داد.
| رتبه ولتاژ برای XLPE کابل برق | شماره x مقطع اسمی هادی شماره x mm2 | |||||||
| 1 هسته | 2 هسته ای | 3 هسته ای | هسته 3 + 1 | 4 امتیاز | هسته 3 + 2 | هسته 4 + 1 | 5 هسته ای | |
| 0.6 / 1 کیلوولت | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16 mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50 mm2 | 4x95 mm2 | 3x95 mm2 + 2x50 mm2 | 4x95 mm2 + 1x50 mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
مزایای کابل XLPE:
کابل XLPE دارای دمای کار طولانی مدت و جریان نامی بیشتر است و در همان محیط ، اندازه کابل XLPE ممکن است 1 یا 2 کوچکتر از کابل PVC باشد.این موارد نه تنها کیفیت و عملکرد محصول را بهبود می بخشد ، بلکه هزینه تولید کابل را نیز کاهش می دهد.کابل های زره پوش نواری فولادی برای کابل های زرهی می توانند خصوصیات مکانیکی کابل ها را افزایش دهند و کابل ها می توانند فشار مکانیکی خارجی را تحمل کنند.
زره کمربند فولادی / زره پوش فویل فولادی ، زره سیم مفتول / زره سیم مفتول فولادی / SWA.مدل کابل زره پوش نوار فولادی: VV22، VV23، VLV22، VLV23، YJ V22، YJV23، YJLV22، YJLV23، ZR-VV22، NH-VV2 2، WDZ-YJV22، WDZ-YJV23، WDZ-YJY22
استفاده از عملکرد:
1. دمای مجاز کار طولانی مدت هادی کابل از 70 exceed بیشتر نیست
2. هنگامی که اتصال کوتاه رخ می دهد (بیشترین مدت از 5 ثانیه بیشتر نیست) ، حداکثر درجه حرارت هادی کابل از 160 درجه سانتیگراد بیشتر نیست.
3. هنگامی که کابل گذاشته می شود ، دمای محیط نباید کمتر از 0 باشد.وقتی دما از 0 lower کمتر است ، ابتدا آن را گرم کنید.
4. حداقل شعاع خمش کابل غیر زرهی چند هسته ای نباید کمتر از 12 برابر قطر خارجی کابل باشد و حداقل شعاع خم شدن کابل زرهی چند هسته ای نباید کمتر از 15 برابر قطر خارجی کابل باشد. .حداقل شعاع خمش کابل زره پوش تک هسته ای نباید کمتر از 15 برابر قطر خارجی کابل باشد و حداقل شعاع خمش کابل تک هسته ای غیر مسلح نباید کمتر از 20 برابر قطر خارجی کابل باشد. .
5. پارامترهای ساختاری کابل برق عایق پلی اتیلن متقاطع با ولتاژ نامی 0.6 / 1KV
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
