HV 8.7/15kV هادی مس XLPE کابل برق عایق شده کابل برق قابل اعتماد
توضیحات:
8کابل های عایق شده.7/15kV XLPE
CU/XLPE/ PVC، IEC 60502
IEC 60502، IEC 60228، GB/T 12706.1-2008.
CE، CCC، KEMA، ISO

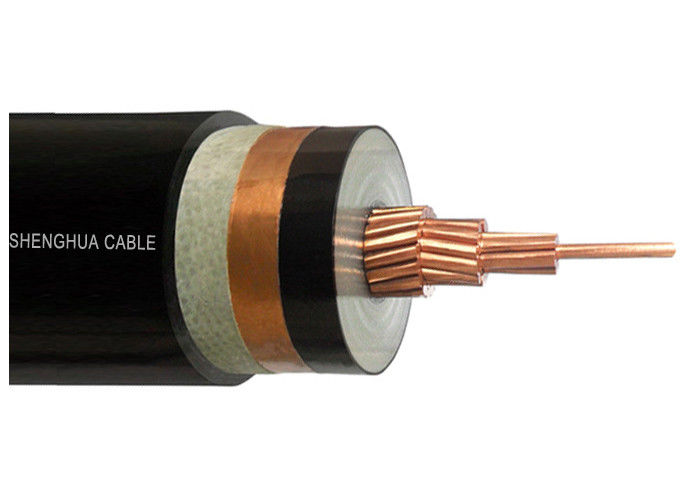

ساختمانی
هادی: هادی مس فشرده، CL.2 طبق IEC 60228
صفحه نمایش هادی: نیمه هادی
عایق بندی: XLPE ((پلی اتیلن متقاطع) در درجه حرارت 90 °C
پرده عایق: نیمه هادی
صفحه نمایش: نوار مس یا سیم مس صفحه نمایش بر اساس درخواست
پوشش: PVC نوع ST2به IEC 60502، سیاه
يادداشت:رنگ عایق بندی بر اساس استانداردها یا الزامات مشتری
درخواست ها
برای قرار دادن در داخل و خارج از خانه. قادر به تحمل کشش خاصی در طول نصب، اما نه نیروهای مکانیکی خارجی. قرار دادن کابل تک هسته در کانال های مغناطیسی مجاز نیست.
استانداردها
بین المللی: IEC 60502، IEC 60228
چین: GB/T 12706.1-2008
سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست
داده های فنی
ولتاژ نامی: 8.7/15kV
حداکثر دمای هادی: در شرایط عادی (90 °C) ، اضطراری (130 °C) یا مدار کوتاه بیش از 5 ثانیه (250 °C) نیست.
حداقل دمای محیط.:اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.
حداقل شعاع خم: کابل تک هسته ای 20 ((d+D) ± 5٪
کابل چند هسته ای 15 ((d+D) ± 5٪
گواهینامه ها
CE، RoHS، CCC، KEMA و بسیاری دیگر در صورت درخواست
مشخصات فنی
| نام: قطعه قطعی هادی |
رشته شماره/ دیه از مدبر |
ضخامت عایق |
ضخامت پوشش |
تقريباً. |
تقریبا.وزن |
حداکثر مقاومت DC هدایت کننده (20 °C) |
ولتاژ آزمون AC |
رتبه بندی فعلی |
| mm2 |
pc/mm |
mm |
mm |
(ملی متر) |
در کیلوگرم |
Ω /km |
kV/5 دقیقه |
در هوا (A) |
در خاک ((A) |
| 1 × 25 |
7/214 |
4.5 |
1.8 |
23.0 |
598 |
0.727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/252 |
4.5 |
1.8 |
24.0 |
680 |
0.524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/252 |
4.5 |
1.9 |
25.0 |
804 |
0.387 |
30.5 |
205 |
215 |
| 1 × 70 |
14/252 |
4.5 |
1.9 |
27.0 |
984 |
0.268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29.0 |
1201 |
0.193 |
30.5 |
315 |
315 |
| 1 × 120 |
24 ساعته52 |
4.5 |
2 |
30.0 |
1490 |
0.153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/252 |
4.5 |
2.1 |
32.0 |
1765 |
0.124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/252 |
4.5 |
2.1 |
34.0 |
2091 |
0.0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/252 |
4.5 |
2.2 |
36.0 |
3034 |
0.0754 |
30.5 |
565 |
530 |
| 1 × 300 |
۶۱/۲52 |
4.5 |
2.4 |
39.0 |
3672 |
0.0601 |
30.5 |
645 |
595 |
| 1 × 400 |
۶۱/۲97 |
4.5 |
2.4 |
42.0 |
4646 |
0.0470 |
30.5 |
750 |
680 |
| 1 × 500 |
۶۱/۳23 |
4.5 |
2.5 |
45.0 |
5651 |
0.0366 |
30.5 |
865 |
765 |
| 1 × 630 |
۶۱/۳50 |
4.5 |
2.5 |
50.0 |
7154 |
0.0283 |
30.5 |
990 |
860 |
| 1 × 800 |
۹۱/۳20 |
4.5 |
2.7 |
55.0 |
8750 |
0.0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
۹۱/۳75 |
4.5 |
2.9 |
59.0 |
10727 |
0.0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/214 |
4.5 |
2.4 |
46.0 |
2573 |
0.727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/252 |
4.5 |
2.6 |
48.0 |
2985 |
0.524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/252 |
4.5 |
2.7 |
51.0 |
3529 |
0.387 |
30.5 |
175 |
180 |
| 3 × 70 |
14/252 |
4.5 |
2.8 |
55.0 |
4197 |
0.268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58.0 |
5230 |
0.193 |
30.5 |
265 |
265 |
| 3 × 120 |
24 ساعته52 |
4.5 |
3.0 |
61.0 |
6120 |
0.153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/252 |
4.5 |
3.1 |
64.0 |
7207 |
0.124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/252 |
4.5 |
3.2 |
68.0 |
8378 |
0.0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/252 |
4.5 |
3.4 |
73.0 |
10177 |
0.0754 |
30.5 |
470 |
435 |
| 3 × 300 |
۶۱/۲52 |
4.5 |
3.5 |
77.0 |
12159 |
0.0601 |
30.5 |
535 |
485 |
| 3 × 400 |
۶۱/۲97 |
4.5 |
3.8 |
86.0 |
15641 |
0.0470 |
30.5 |
610 |
520 |
توصیه های سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق بندی
زره دار یا بدون زره اگر زره دار، نوع زره و ماده
نیاز به پوشش
طول کابل و بسته بندی مورد نیاز
سایر الزامات
تعهد پس از خدمات: شانگهای شنگوا کابل (گروه) دارای Shenghua اصل "تلاش برای بهترین شرکت، تولید بهترین محصول، ارائه بهترین خدمات، ایجاد بهترین نام تجاری"،اصرار دارد که سیاست کیفیت اول باشد.، تلاش می کند تا کیفیت بالا و صفر نقص کالاها را به دست آورد. بنابراین هر مشتری می تواند به طور کامل از کیفیت برتر و خدمات بی نقص Shenghua Cable بهره مند شود. در همین حال،ما روحيه شنگوا رو دنبال ميکنيم "بهترين کار رو انجام بده""به نفع همديگه" ميخوايم با هر مشتري رابطه ي درازمدت و پايدار برقرار کنيم.
1. مشتری خداست. ما هر مشتری و هر همکاری رو با قلب حفظ میکنیم
2خدمات پيش فروش رایگان ما بهترين پيشنهاد را براي هر مشتري ارائه ميديم
3. خدمات فروش خوب. ما در هنگام ایجاد رابطه همکاری با مشتریان، عملیات محصول نسبی، راهنمایی های تعمیر و نگهداری و خدمات مشاوره فنی راه اندازی را رایگان ارائه می دهیم.
4. خدمات پس از فروش متفکرانه. محصولات ما توسط PICC (شرکت بیمه مردم چین) تضمین شده است.ما در عرض 12 ماه پس از نصب (به استثنای استفاده اشتباه) نگهداری و عیب یابی رایگان ارائه می دهیم..
5ما تضمین می کنیم که مشکلات شما در عرض 24 ساعت در شانگهای و 72 ساعت در سایر مناطق حل خواهد شد.
6. 24 ساعت خدمات تلفن تماس. ما شخص حرفه ای را تعیین می کنیم تا به طور مناسب به سوال شما پاسخ دهد.
ما همیشه به طور محکم باور داریم که "کیفیت خط حیات است، خدمات اجازه عبور است"، که ما را نزدیک تر و نزدیک تر می کند!
شرکت شنگوا کابل (گروه) شانگهای
بسته بندی و حمل
ما قادر به برآورده کردن سخت ترین برنامه های تحویل بر اساس هر سفارش خرید هستیم.رعایت مهلت همیشه اولویت اصلی است زیرا هر گونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در رول های چوبی، جعبه های موج دار و کویل ها عرضه می شود. پایان کابل با نوار خود چسب BOPP و کلاه های مهر و موم غیر هیگروسکوپی برای محافظت از پایان کابل از رطوبت بسته می شود.علامت مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی خارج از طبل با توجه به نیاز مشتری چاپ شود..
