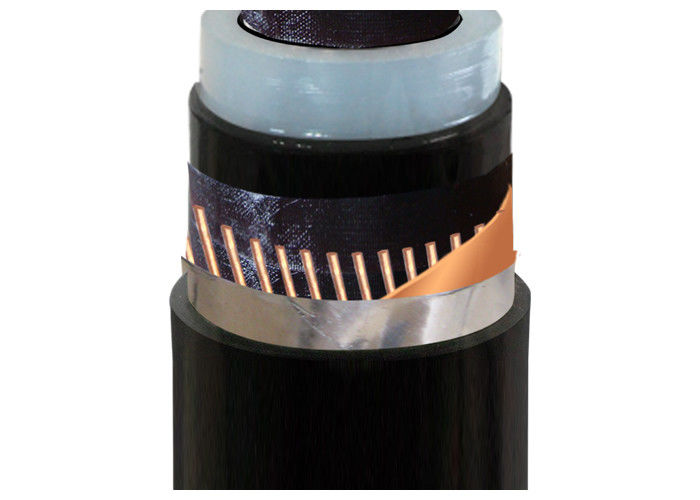

ولتاژ متوسط 26/35kV CU/XLPE/CTS/PVC با هسته سیگنال صفحه نمایش سیم مس یا سه هسته
درخواست ها: کابل عایق XLPE به عنوان خط توزیع و انتقال برق در ولتاژ 26/35kV استفاده می شود.
ساخت و ساز:
| راننده |
هادی مس مطابق IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل دار |
| هادی انعطاف پذیر ((طبقه 5) اختیاری است. |
| عایق بندی |
XLPE (پلی اتیلن متقاطع) در درجه حرارت 90 درجه سانتیگراد، بسیاری از رنگ ها اختیاری |
| صفحه نمایش فلزی اختیاری است |
نوار مس یا سیم های مس در حال پیچیدن اختیاری |
| پوشش |
PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی |
توصیه های سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق بندی
زره دار یا بدون زره اگر زره دار، نوع زره و ماده
نیاز به پوشش
طول کابل و بسته بندی مورد نیاز
سایر الزامات
داده های فنی:ولتاژ نامی: 26/35kV ولتاژ متوسط
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
کمترین شعاع خم: 20x کابل O.D برای یک هسته بدون زره
15 x کابل O.D برای چند هسته بدون زره
15 x کابل O.D برای تک هسته با زره
12 x کابل O.D برای چند هسته با زره
استانداردها:بین المللی: IEC 60502-2، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706 (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN، VDE و ICEA در صورت درخواست
پارامتر فنی:
| نام: قطعه قطعی هادی |
رشته شماره/ دیه از مدبر |
ضخامت عایق |
ضخامت پوشش |
تقريباً. |
تقريباً
وزن
|
حداکثر مقاومت DC هدایت کننده (20 °C) |
ولتاژ آزمون AC |
رتبه بندی فعلی |
| mm2 |
pc/mm |
mm |
mm |
mm |
در کیلوگرم |
Ω /km |
kV/5 دقیقه |
در هوا (A) |
در خاک ((A) |
| 1 × 50 |
10/252 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
91 |
220 |
215 |
| 1 × 70 |
14/252 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
91 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
91 |
330 |
315 |
| 1 × 120 |
24 ساعته52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
91 |
375 |
360 |
| 1 × 150 |
30/252 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
91 |
425 |
400 |
| 1 × 185 |
37/252 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
91 |
485 |
455 |
| 1 × 240 |
48/252 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
91 |
560 |
525 |
| 1 × 300 |
۶۱/۲52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
91 |
650 |
595 |
| 1 × 400 |
۶۱/۲97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
91 |
760 |
680 |
| 1 × 500 |
۶۱/۳23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
91 |
875 |
775 |
| 1 × 630 |
۶۱/۳50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
91 |
1000 |
875 |
| 1 × 800 |
۹۱/۳20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
91 |
1130 |
970 |
| 1 × 1000 |
۹۱/۳75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
91 |
1250 |
1060 |
| 3 × 50 |
10/252 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
91 |
185 |
200 |
| 3 × 70 |
14/252 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
91 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
91 |
280 |
300 |
| 3 × 120 |
24 ساعته52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
91 |
310 |
330 |
| 3 × 150 |
30/252 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
91 |
360 |
380 |
| 3 × 185 |
37/252 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
91 |
400 |
425 |
| 3 × 240 |
48/252 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
91 |
470 |
490 |
| 3 × 300 |
۶۱/۲52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
91 |
540 |
555 |
| 3 × 400 |
۶۱/۲97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
91 |
610 |
625 |
