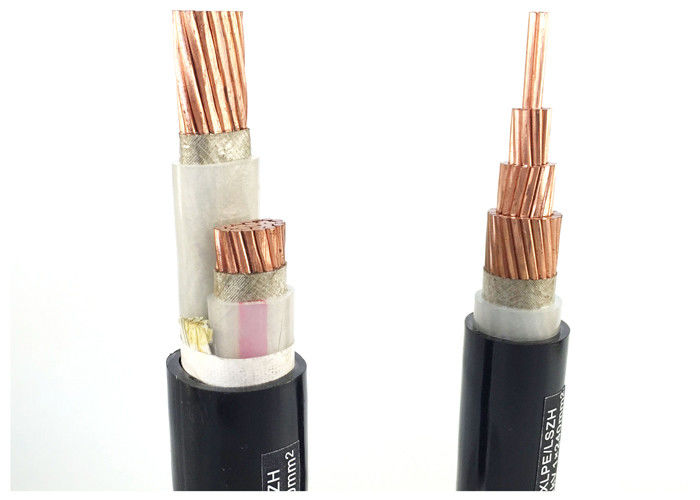

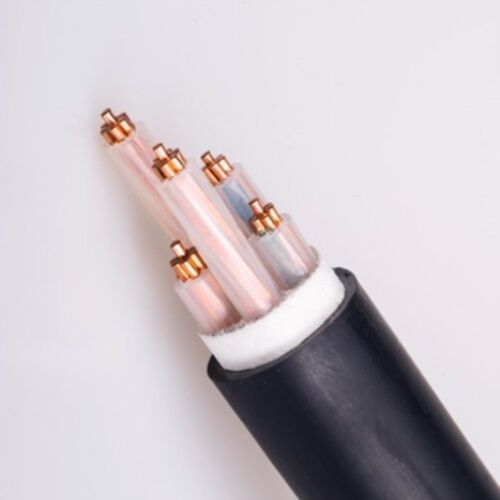

کابل برق XLPE LT با سطح مقطع 95 میلیمتر مربع
کاربردها: کابل عایق شده XLPE به عنوان خط توزیع و انتقال نیرو با ولتاژ نامی 0.6/1 کیلوولت استفاده می شود.
ساختار:
| هادی |
هادی مسی مطابق با IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل دار |
| هادی انعطاف پذیر (کلاس 5) اختیاری. |
| عایق |
XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد، رنگ های اختیاری |
| صفحه فلزی اختیاری |
نوار مسی یا بافت سیم مسی اختیاری |
| غلاف |
PVC یا FR-PVC نوع ST2 مطابق با IEC 60502، مشکی یا قرمز یا سفارشی سازی |
مشاوره سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساختار هادی
نوع عایق
زره دار یا بدون زره. اگر زره، نوع و جنس زره
الزامات غلاف
طول کابل و الزامات بسته بندی
سایر الزامات
داده های فنی: ولتاژ نامی: 0.6/1 کیلوولت ولتاژ پایین
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد)، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0 درجه سانتیگراد، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمش: 20 برابر قطر خارجی کابل برای تک هسته بدون زره
15 برابر قطر خارجی کابل برای چند هسته بدون زره
15 برابر قطر خارجی کابل برای تک هسته با زره
12 برابر قطر خارجی کابل برای چند هسته با زره
استانداردها:بین المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN، VDE و ICEA در صورت درخواست
نصب
1. دمای نصب نباید بیش از 20 درجه سانتیگراد باشد، اگر دمای محیط کمتر از 0 درجه سانتیگراد باشد، کابل باید از قبل گرم شود.
2. شعاع خمش کابل نباید کمتر از 8 برابر باشد.
3. پس از نصب، کابل باید تست ولتاژ را به مدت 15 دقیقه با 3.5 کیلوولت DC تحمل کند.
پارامتر فنی:
| سطح مقطع اسمی هادی |
ضخامت عایق |
ضخامت غلاف |
تقریبی قطر خارجی |
وزن تقریبی |
حداکثر مقاومت DC هادی (20 درجه سانتیگراد) |
ولتاژ تست AC |
رتبه جریان |
| میلی متر2 |
میلی متر |
میلی متر |
(میلی متر) |
کیلوگرم/کیلومتر |
Ω / کیلومتر |
کیلوولت/5 دقیقه |
در هوا (A) |
در خاک (A) |
| 1 × 95 |
1.1 |
1.5 |
16.0 |
1040 |
0.193 |
3.5 |
285 |
320 |
| 2 × 95 |
1.1 |
1.8 |
24.0 |
2475 |
0.193 |
3.5 |
245 |
270 |
| 3 × 95 |
1.1 |
1.9 |
30.0 |
3020 |
0.193 |
3.5 |
245 |
270 |
| 4 × 95 |
1.1 |
1.9 |
31 |
3854 |
0.193 |
3.5 |
245 |
270 |
| 5 × 95 |
1.1 |
2.2 |
39.0 |
5297 |
0.193 |
3.5 |
245 |
270 |
| 3 × 95 + 1 × 50 |
1.1 |
2.0 |
32 |
3518 |
0.193 |
3.5 |
245 |
270 |
| 4 × 95 + 1 × 50 |
1.1 |
2.1 |
35.6 |
4735 |
0.193 |
3.5 |
245 |
270 |
بسته بندی و حمل و نقل: ما قادر به رعایت دقیق ترین برنامه های تحویل مطابق با هر سفارش خرید هستیم. رعایت مهلت همیشه در اولویت است زیرا هرگونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه ها کمک کند.
کابل در قرقره های چوبی، جعبه های مقوایی و کویل ها عرضه می شود. انتهای کابل با نوار چسب خودچسب BOPP و درپوش های آب بندی غیر جاذب رطوبت مهر و موم می شوند تا از انتهای کابل در برابر رطوبت محافظت شود. علامت گذاری مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی قسمت بیرونی درام مطابق با نیاز مشتری چاپ شود.
خدمات پس از فروش
ما، گروه کابل شانگهای شنگوا، در تحقیق و توسعه و تولید کابل و سیم تخصص داریم. ما گواهینامه سیستم کیفیت بین المللی ISO9001:2008 (ZDHY) را گذرانده ایم که کل فرآیند مدیریت شرکت را پوشش می دهد. یک سیستم کنترل کیفیت جامع برای اطمینان از مطابقت محصولات با استانداردهای بین المللی در نظر گرفته شده است. اصل ما این است: ایجاد یک شرکت درجه یک، محصول درجه بالا، خدمات عالی و نام تجاری شناخته شده. "پایبندی به تضمین کیفیت، اختصاص داده شده برای ارائه محصولات قابل اعتماد به کاربران همیشه" تعهد ما به کیفیت است. محصولات شرکت ما توسط PICC (شرکت بیمه مردم چین) بیمه شده است. علاوه بر این، ما ضمانت های خاصی را به شرح زیر ارائه می دهیم:
1．ما تضمین می کنیم که از الزامات دوره گارانتی مشخص شده در قرارداد پیروی خواهیم کرد.
2. ما تحت این مشخصات تولید خواهیم شد و کالاها جدید، استفاده نشده، از جدیدترین یا فعلی ترین مدل ها خواهند بود. پس از انتخاب، ما کالاها را دقیقاً مطابق با الزامات قرارداد عرضه خواهیم کرد.
3. گارانتی به مدت دوازده (12) ماه پس از تحویل کالا، یا هر بخشی از آن، همانطور که ممکن است، معتبر خواهد بود.
در مقصد نهایی نشان داده شده در SCC، یا به مدت هجده (18) ماه پس از تاریخ حمل و نقل از بندر یا
محل بارگیری در کشور مبدا، هر کدام زودتر به پایان برسد.
4. در طول دوره گارانتی، خریدار می تواند مستقیماً به سازنده به صورت کتبی یا توسط نماینده اعلام کند اگر مشکلی در کیفیت کالا وجود داشته باشد. سازنده تعمیر یا تعویض را در زمان مناسب انجام می دهد و تمام هزینه های مربوط به این امر را متحمل می شود.
