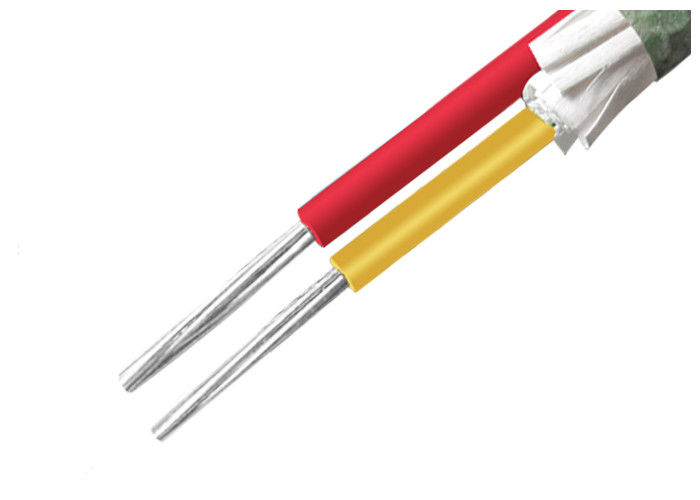

35 میلی متر مربع کابل هادی سخت XLPE عایق شده سفارشی NA2XY
درخواست ها: کابل عایق XLPE به عنوان خط توزیع و انتقال برق با ولتاژ 0.6/1KV استفاده می شود.
ساخت و ساز:
| راننده |
هادی آلومینیومی طبق IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل دار |
| عایق بندی |
XLPE (پلی اتیلن متقاطع) در درجه حرارت 90 درجه سانتیگراد، بسیاری از رنگ ها اختیاری |
| صفحه نمایش فلزی اختیاری است |
نوار مس یا سیم های مس در حال پیچیدن اختیاری |
| پوشش |
PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی |
توصیه های سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق بندی
زره دار یا بدون زره اگر زره دار، نوع زره و ماده
نیاز به پوشش
طول کابل و بسته بندی مورد نیاز
سایر الزامات
داده های فنی:ولتاژ نامی:0.6/1kV ولتاژ پایین
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد) ، اضطراری (130 درجه سانتیگراد) یا مدار کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد)
حداقل دمای محیط 0 oC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت باشد
کمترین شعاع خم: 20x کابل O.D برای یک هسته بدون زره
15 x کابل O.D برای چند هسته بدون زره
15 x کابل O.D برای تک هسته با زره
12 x کابل O.D برای چند هسته با زره
استانداردها:بین المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706 (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN، VDE و ICEA در صورت درخواست
نصب
1دمای نصب نباید بیش از 20°C باشد. اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.
2شعاع خم شدن کابل نباید کمتر از 8 برابر باشد.
3بعد از نصب، کابل باید با تست ولتاژ ایستاده برای 15 دقیقه 3.5kv DC
پارامتر فنی:
| نام: قطعه قطعی هادی |
ضخامت عایق |
ضخامت پوشش |
تقريباً. |
تقريبا وزن |
حداکثر مقاومت DC هدایت کننده (20 °C) |
ولتاژ آزمون AC |
رتبه بندی فعلی |
| mm2 |
mm |
mm |
mm |
در کیلوگرم |
Ω /km |
kV/5 دقیقه |
در هوا (A) |
در خاک ((A) |
| 1×35 |
0.9 |
1.5 |
12 |
207 |
0.868 |
3.5 |
140 |
150 |
| 3×35 |
0.9 |
2.0 |
23 |
600 |
0.868 |
3.5 |
110 |
120 |
| 4×35 |
0.9 |
2.0 |
25 |
686 |
0.868 |
3.5 |
110 |
120 |
| 3×35+1×16 |
0.9 |
2.0 |
24 |
615 |
0.868 |
3.5 |
110 |
120 |
بسته بندی و حمل:ما قادر به برآورده کردن سخت ترین برنامه های تحویل بر اساس هر سفارش خرید هستیم.رعایت مهلت همیشه اولویت اصلی است زیرا هر گونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در رول های چوبی، جعبه های موج دار و کویل ها عرضه می شود. پایان کابل با نوار خود چسب BOPP و کلاه های مهر و موم غیر هیگروسکوپی برای محافظت از پایان کابل از رطوبت بسته می شود.علامت مورد نیاز باید با یک ماده مقاوم در برابر آب و هوا بر روی خارج از طبل با توجه به نیاز مشتری چاپ شود..
