کابل برق عایق CU CTS XLPE ولتاژ متوسط CE KEMA
برنامه های کاربردی: کابل عایق XLPE به عنوان خط توزیع برق و خط انتقال در ولتاژ نامی استفاده می شود3.6/6 کیلو ولت.
ساخت و ساز:
| هادی |
هادی مس طبق استاندارد IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل |
| عایق |
XLPE (پلی اتیلن متقاطع) دارای درجه حرارت 90 درجه سانتیگراد، رنگ های زیادی اختیاری است |

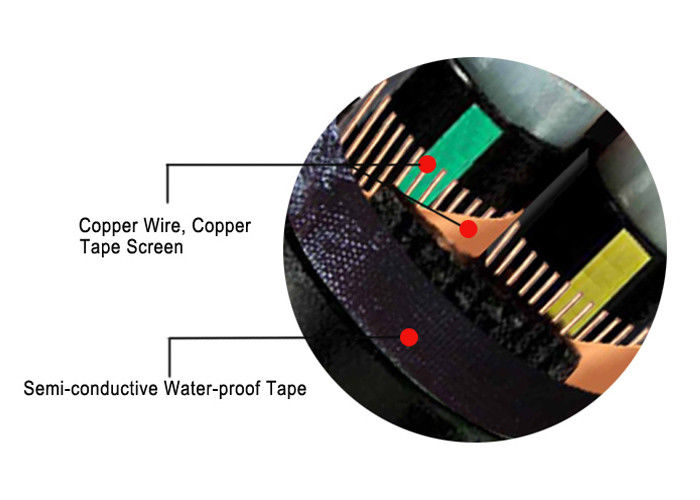

| صفحه نمایش فلزی اختیاری است |
نوار مسی یا بافته شدن سیم های مسی اختیاری است |
| غلاف |
PVC یا FR-PVC نوع ST2 به IEC 60502، مشکی یا قرمز یا سفارشی سازی |
مشاوره سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق
زره پوش یا بدون زره. اگر زره، نوع زره و مواد
نیاز غلاف
طول کابل و بسته بندی مورد نیاز
سایر نیازها
اطلاعات فنی:ولتاژ نامی3.6/6 کیلو ولتولتاژ پایین
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد)، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0 OC، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 20 x برای تک هسته بدون زره
15 x کابل OD برای چند هسته ای بدون زره
15 x کابل OD برای تک هسته ای با زره
12 x کابل OD برای چند هسته ای با زره
استانداردها:بینالمللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
استانداردهای دیگر مانند BS، DIN، VDE و ICEA در صورت درخواست
نصب و راه اندازی
1. دمای نصب نباید بیش از 20 ℃ باشد، اگر دمای محیط کمتر از 0 ℃ باشد، کابل باید از قبل گرم شود.
2. شعاع خمش کابل نباید کمتر از 8 برابر باشد.
3. پس از نصب، کابل باید با تست ولتاژ پایه برای 15min. 3.5kv DC
پارامتر فنی:
| نام سطح مقطع هادی |
شماره رشته ها/دیا. از هادی |
ضخامت عایق |
ضخامت غلاف |
تقریبا OD |
وزن تقریبی |
حداکثر مقاومت هادی DC (20 ℃) |
تست ولتاژ AC |
رتبه بندی فعلی |
| میلی متر2 |
pc/mm |
میلی متر |
میلی متر |
(میلی متر) |
کیلوگرم بر کیلومتر |
Ω / کیلومتر |
kV/5min |
در هوا (A) |
در خاک (A) |
| 1 × 25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0.727 |
12.5 |
135 |
150 |
| 1 × 35 |
7/2.52 |
2.5 |
1.5 |
19.0 |
737 |
0.524 |
12.5 |
165 |
180 |
| 1 × 50 |
10/2.52 |
2.5 |
1.6 |
20.0 |
901 |
0.387 |
12.5 |
200 |
215 |
| 1×70 |
14/2.52 |
2.5 |
1.6 |
22.0 |
1128 |
0.268 |
12.5 |
250 |
265 |
| 1 × 95 |
19/2.52 |
2.5 |
1.7 |
23.0 |
1391 |
0.193 |
12.5 |
305 |
315 |
| 1 × 120 |
24/2.52 |
2.5 |
1.8 |
25.0 |
1655 |
0.153 |
12.5 |
355 |
360 |
| 1 × 150 |
30/2.52 |
2.5 |
1.8 |
26.0 |
1961 |
0.124 |
12.5 |
405 |
405 |
| 1 × 185 |
37/2.52 |
2.5 |
1.9 |
28.0 |
2334 |
0.0991 |
12.5 |
465 |
455 |
| 1 × 240 |
48/2.52 |
2.6 |
1.9 |
30.0 |
2904 |
0.0754 |
12.5 |
550 |
530 |
| 1 × 300 |
61/2.52 |
2.8 |
2.0 |
33.0 |
3547 |
0.0601 |
12.5 |
635 |
595 |
| 1 × 400 |
61/2.97 |
3.0 |
2.2 |
37.0 |
4572 |
0.0470 |
12.5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41.0 |
5630 |
0.0366 |
12.5 |
855 |
765 |
| 1 × 630 |
61/3.50 |
3.2 |
2.4 |
45.0 |
6922 |
0.0283 |
12.5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50.0 |
8252 |
0.0221 |
12.5 |
1130 |
950 |
| 1 × 1000 |
91/3.75 |
3.2 |
2.6 |
54.8 |
10548 |
0.0176 |
12.5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37.0 |
1858 |
0.727 |
12.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
2.5 |
2.2 |
39.0 |
2244 |
0.524 |
12.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
2.5 |
2.3 |
40.0 |
2767 |
0.387 |
12.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
2.5 |
2.4 |
45.0 |
3494 |
0.268 |
12.5 |
215 |
220 |
| 3 × 95 |
19/2.52 |
2.5 |
2.5 |
48.0 |
4334 |
0.193 |
12.5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
2.5 |
2.6 |
51.0 |
5181 |
0.153 |
12.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
2.5 |
2.7 |
54.0 |
6154 |
0.124 |
12.5 |
345 |
340 |
| 3 × 185 |
37/2.52 |
2.5 |
2.9 |
58.0 |
7334 |
0.0991 |
12.5 |
400 |
380 |
| 3 × 240 |
48/2.52 |
2.6 |
3.0 |
63.0 |
9146 |
0.0754 |
12.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
2.8 |
3.2 |
69.0 |
11176 |
0.0601 |
12.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
3.0 |
3.5 |
77.0 |
14379 |
0.0470 |
12.5 |
620 |
520 |
بسته بندی و حمل و نقل:ما قادر به انجام دقیق ترین برنامه های تحویل با توجه به هر سفارش خرید هستیم. رعایت ضرب الاجل همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه کمک کند.
کابل در قرقره های چوبی، جعبه های راه راه و کویل عرضه می شود. انتهای کابل ها با نوار چسب BOPP و درپوش های آب بندی غیر رطوبت گیر برای محافظت از انتهای کابل در برابر رطوبت آب بندی می شوند. علامت مورد نیاز باید با مواد ضد آب و هوا در قسمت های بیرونی درام مطابق با نیاز مشتری چاپ شود.
