| MOQ: | 200 متر |
| قیمت: | USD 0.25-450 Per Meter |
| standard packaging: | طبل چوبی آهنی یا طبل چوبی طبق درخواست |
| Delivery period: | 12 روز |
| payment method: | L / C ، T / T ، Western Union ، MoneyGram ، D / P ، D / A |
| Supply Capacity: | 175 کیلومتر در هر طول |

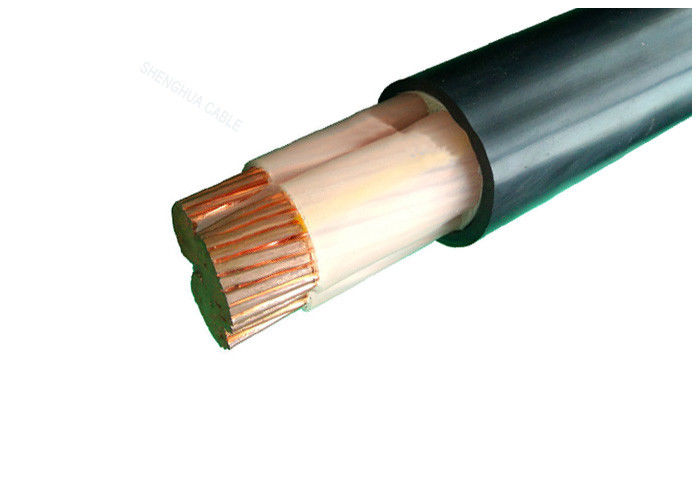

گواهینامه KEMA چهار هسته با سیم هادی شکل XLPE مس کابل پلی پروپیلن
توضیحات :
کابل برق الکتریکی عایق XLPE 0.6 / 1kv XLPE
CU / XLPE / PVC ، IEC 60502
IEC 60502 ، IEC 60228 ، GB / T 12706.1-2008.
CE ، CCC ، KEMA. ISO VDE
ساخت و سازها
هادی: رسانای مس فشرده ، Cl.2 مطابق با IEC 60228
عایق: XLPE (پلی اتیلن متصل به متقابل) دارای درجه 90 درجه است
پوشش: PVC از نوع ST 2 تا IEC 60502 ، مشکی
برنامه های کاربردی
برای گذاشتن داخل خانه و بیرون از منزل. قادر به تحمل کشش خاصی در حین نصب ، اما نیروهای مکانیکی خارجی نیستند. گذاشتن کابل تک هسته ای در مجاری مغناطیسی مجاز نیست.
استانداردها
بین المللی: IEC 60502، IEC 60228
چین: GB / T 12706.1-2008
استانداردهای دیگر مانند BS ، DIN و ICEA در صورت درخواست
داده های تکنیکی
ولتاژ دارای امتیاز: 0.6 / 1kV
حداکثر زمان رسانا: حالت عادی (90 ℃) ، اتصال کوتاه بیش از 5 ثانیه (160 ℃ در هنگام قطعه- مساحت زیر 300mm 2 ، 140 ℃ در هنگام بخش-مساحت بالاتر از 300 mm 2 )
حداقل Ambient Temp.: اگر دمای محیط زیر 0 cable باشد ، کابل باید گرم شود
حداقل Radius Bending: کابل تک هسته ای 20 (D + D) 5٪
کابل چند هسته ای 15 (d + D) 5٪
گواهینامه ها
CE ، RoHS ، CCC ، KEMA و سایر افراد در صورت درخواست
مشاوره سفارش
ولتاژ محاسبه شده
استاندارد برنامه: IEC / BS / UL / GB
تعداد هسته
اندازه و ساخت هادی
نوع عایق
زره پوش یا غیر مسلح. اگر زره ، نوع زره و مواد
نیاز به غلاف
طول کابل و نیاز به بسته بندی
سایر نیازها
مشخصات فنی:
| اسم سطح مقطع هادی | رشته ها شماره / دیا. هادی | ضخامت عایق | ضخامت غلاف | تقریباً OD | تقریباً .وزن | حداکثر مقاومت هادی DC (20 ℃) | تست ولتاژ AC | رتبه فعلی | |
| میلی متر 2 | کامپیوتر / میلی متر | میلی متر | میلی متر | حد پایین (میلی متر) | کیلوگرم در کیلومتر | Ω / کیلومتر | kV / 5min | در هوا (A) | مستقیم در خاک (A) |
| 4 4 | 1 / 2.25 | 0.7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 1 / 2.76 | 0.7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7 / 1.38 | 0.7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 16 4 16 | 7 / 1.78 | 0.7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7 / 2.14 | 0.9 | 1.8 | 23.0 | 1160 | 7 0.27 | 3.5 | 105 | 125 |
| 4 × 35 | 7 / 2.52 | 0.9 | 1.8 | 25 | 1554 | 0.524 | 3.5 | 125 | 155 |
| 50 4 4 | 10 / 2.52 | 1.0 | 1.8 | 23 | 2148 | 38387 | 3.5 | 160 | 185 |
| 70 4 4 | 14 / 2.52 | 1.1 | 1.8 | 27 | 2928 | 0.268 | 3.5 | 200 | 225 |
| 4 4 95 | 19 / 2.52 | 1.1 | 1.9 | 31 | 3854 | 191933 | 3.5 | 245 | 270 |
| 120 4 4 | 24 / 2.52 | 1.2 | 2.0 | 33 | 4925 | 0.153 | 3.5 | 285 | 310 |
| 150 4 4 | 30 / 2.52 | 1.4 | 2.2 | 38 | 6238 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37 / 2.52 | 1.6 | 2.3 | 42 | 7562 | 0.0991 | 3.5 | 375 | 390 |
| 240 4 440 | 48 / 2.52 | 1.7 | 2.5 | 47 | 9836 | 0.0754 | 3.5 | 440 | 450 |
| 4 4 300 | 61 / 2.52 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 400 4 4 | 61 / 2.97 | 2.0 | 3.1 | 66 | 15929 | ۰.۰۴۷۰ | 3.5 | 570 | 575 |
بسته بندی و حمل و نقل
ما قادر به رعایت دقیق ترین برنامه های تحویل بسته به هر سفارش خرید هستیم. ملاقات با مهلت همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تأخیر کلی پروژه و غلبه بر هزینه کمک کند.
کابل در قرقره های چوبی ، جعبه های راه راه و کویل ها تهیه می شود. انتهای کابل با نوار چسب BOPP و درپوش های آب بندی غیر بهداشتی مهر و موم شده اند تا از انتهای کابل در برابر رطوبت محافظت شود. علامت گذاری لازم با توجه به نیاز مشتری با مواد ضد آب در خارج از درام چاپ می شود.
|
|
