رهبر ارکستر: | آلومینیوم | عایق: | PVC |
---|---|---|---|
کاربرد: | خطوط انتقال نیرو | ولتاژ محاسبه شده: | 0.6 / 1 KV |
هسته شماره: | 4 | کد: | ABC-AAC |
ولتاژ: | 0.6 / 1KV |
رهبر ارکستر: | رسانا های آلومینیومی از جنس استیل تقویت شده | عایق: | XLPE یا PVC ، HDPE |
---|---|---|---|
کاربرد: | خطوط انتقال نیرو | ولتاژ محاسبه شده: | 0.6 / 1 KV |

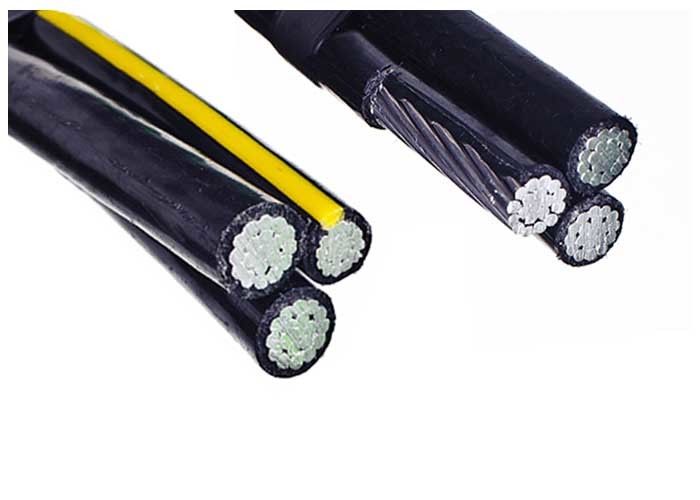

کابل بسته شده هوایی عایق پی وی سی ، کابل قطره خدمات Triplex
1. برنامه های کاربردی
کابلهای دسته ای هوایی اساساً ساختاری سازگار هستند بین کابل های برق و سربار هادی ها کابل های ABC مخصوصاً مورد استفاده قرار می گیرند در مناطقی که هزینه شبکه های زیرزمینی است گران. بسته های بسته بندی می توانند شامل یک یا دو هادی اضافی باشند برای عموم روشنایی و کنترل جفت.
2. ساخت و ساز
الف) فاز - هادی فاز باید از هادی آلومینیوم H68 Condition و رشته دایره ای فشرده شده باشد.
هادی های فاز ، خنثی با PVC به عنوان عایق اکسترود می شوند.
3. استانداردها
TRIPLEX SERVICE DROP-ALUMINUM SERVICE
ASTM B-231 ، B-232 و B-399 ، ICEA S -76-474
نام کد | هادی های فاز | برهنه طبیعی | وزن | قدرت | ||||||
اندازه و شماره از | عایق | اسمی Diamerer | اندازه و شماره از | دارای طول | XLPE | آلومینیوم | جمع | |||
سیم ها | ضخامت | لخت | OD | |||||||
میلی متر | میلی متر | میلی متر | سیم ها | کیلوگرم | کیلوگرم در کیلومتر | کیلوگرم در کیلومتر | کیلوگرم در کیلومتر | آ | ||
سرواپوس | 4 / 0-19 | 1.52 | 13.4 | 16.459 | 2 / 0-6 / 1 | 2404 | 192 | 787 | 1069 | 372 |
نپاتوس | 4 / 0-19 | 2.03 | 13.4 | 17.475 | 2 / 0-6 / 1 | 2404 | 246 | 787 | 1121 | 372 |
تیغ | 4 / 0-7 | 1.52 | 13.3 | 16.307 | 4 / 0-6 / 1 | 3788 | 191 | 897 | 1226 | 372 |
زوزارا | 4 / 0-19 | 1.52 | 13.4 | 16.459 | 4 / 0-6 / 1 | 3788 | 192 | 897 | 1229 | 372 |
آلیما | 4 / 0-19 | 2.03 | 13.4 | 17.475 | 4 / 0-6 / 1 | 3788 | 246 | 897 | 1281 | 372 |
کاليستا | 266.8-19 | 2.03 | 15.1 | 19.126 | 3 / 0-6 / 1 | 3003 | 280 | 994 | 1384 | 410 |
دوسینیا | 266.8-19 | 2.03 | 15.1 | 19.126 | 268.8-18 / 1 | 3121 | 280 | 1133 | 1472 | 410 |
گاو | 336.4-19 | 2.03 | 16.9 | 20.980 | 4 / 0-6 / 1 | 3788 | 320 | 1253 | 1713 | 506 |
لیمپت | 336.4-19 | 2.03 | 16.9 | 20.980 | 336.4-18 / 1 | 3937 | 320 | 1429 | 1823 | 506 |
