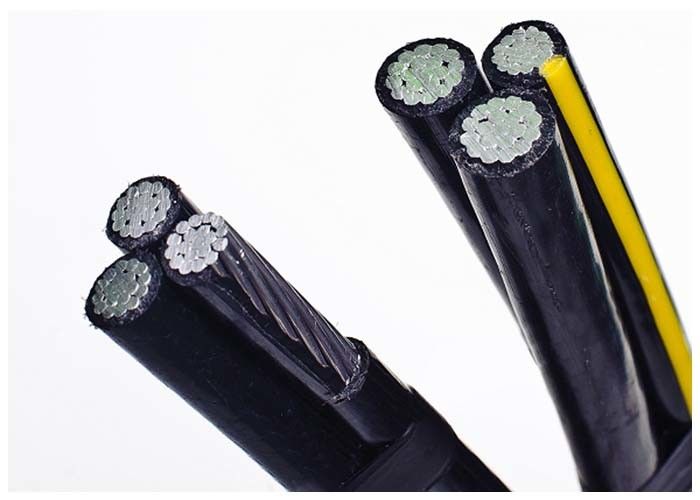

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی TS 11654 AER
جزئیات محصول
هادی فاز:
آلومینیوم
عایق:
PE یا PVC
ولتاژ نامی:
0.6/1kV
برنامه:
خطوط انتقال برق هوایی
هادی:
آلیاژ آلومینیوم
Cors No.:
2،3،4،5،6
برجسته کردن:

xlpe electrical cable

,

xlpe power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
0.19-10.99USD/m
جزئیات بسته بندی
طبل چوبی / طبل فلزی
زمان تحویل
15 روز
شرایط پرداخت
L/C، D/A، D/P، T/T
توضیح محصول

توضیحات۳- رانندگان مرحله + 1 راننده پیام رسان + 1 راننده نورپردازی خیابانی







کابل های باندل هوائی طراحی شده برای خطوط توزیع هوایی دارای یک پیام رسان خنثی عایق شده از AAAC هستند که رسانای فاز آلومینیوم عایق شده به صورت چرخشی بر روی آن پیچیده شده است.کابل ها با صفر درجه بندی شده اند.6/1(1.2) kV و مطابق با IEC60502 باشد.



ساخت و ساز



  1. راننده:



الف) فاز - رسانای فاز باید از هلوژن آلومینیوم H68 باشد و دارای رشته دایره ای فشرده باشد.



b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded..



  1. عایق بندی:



فاز، رساناهای خنثی باید با پلی اتیلن (PE) به عنوان عایق استفاده شوند.



استاندارد TS 11654



AER



            سیم های عایق شده       پورتر   کابل کامل
    تعداد   خط توزیع اصلی   نورپردازی خیابان

    صلیب راننده شماره تعداد قطر مقاومت جریان شماره جریان قطر حداقل کشش مقاومت تقريباً تقريباً
    بخش & کراس- سیم سیم ها   در 20 درجه سانتیگراد حمل کردن & کراس- حمل کردن خنثی/Mes قدرت در 20 درجه سانتیگراد متوسط وزن
      بخش         ظرفیت در بخش ظرفیت در سدگر سیم محدوده   قطر
                30°C   30°C
    mm2 mm2 PCS mm   اوم/ کیلومتر A mm2 A mm kN اوم/ کیلومتر mm در کیلوگرم
  1x16+25 1x16 1 4.4 1.91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1.20 100 - - 6.9 10.3 0.986 17 200
  1x35+50 1x35 7 6.9 0.868 125 - - 8.1 14.2 0.720 20 275
  3x16+25 3x16 7 4.4 1.91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1.20 90 - - 6.9 10.3 0.986 26 400
3x35+50 3x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 30 575

  3x50+70 3x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 35 750
  3x70+95 3x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 41 1050
    3x120+95 3x120 19 12.8 0.253 250 - - 11.4 27.9 0.363 47 1550
4x16+25 4x16 1 4.4 1.91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0.868 90 - - 6.9 10.3 0.986 28 550
  4x35+50 4x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 32 750
    4x50+70 4x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 38 1000
4x70+95 4x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1.91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 26 475
    3x35+1x16+35 3x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 30 625
  3x50+1x16+70 3x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 35 800
    3x70+1x16+95 3x70 7 9.6 0.443 150 1x16 60 11.4 27.9 0.363 41 1100
4x16+1x16+25 4x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 30 610
  4x35+1x16+50 4x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 34 800
    4x50+1x16+70 4x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 40 1060
4x70+1x16+95 4x70 7 9.6 0.443 180 1x16 60 11.4 27.9 0.363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor




Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor 1
