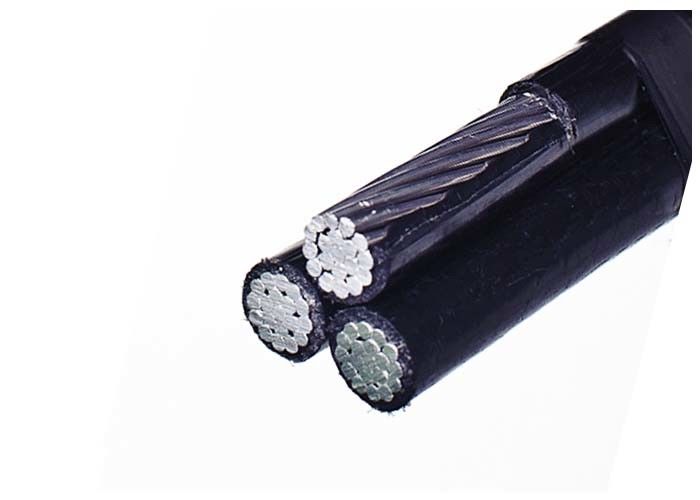

1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
  • 1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
  • 1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor
1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor

1 KV PE Insulated Aerial Bunch XLPE Insulated Power Cable 5 Cores With Neutral Conductor

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی IEC 60502
جزئیات محصول
هادی فاز:
آلومینیوم
هادی:
آلیاژ آلومینیوم
عایق:
PE
شماره هسته ها:
5
ولتاژ نامی:
0.6/1 کیلو ولت
برنامه:
انتقال برق هوایی
برجسته کردن:

xlpe power cable

,

cross linked polyethylene cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
0.10-30.99USD/m
جزئیات بسته بندی
طبل چوبی یا طبل استیل
زمان تحویل
10 روز
شرایط پرداخت
L/C، D/A، D/P، T/T
قابلیت ارائه
500 متر
توضیح محصول

عایق پلی اتیلن پنج هسته ای کابل قطره هوایی STANDARD NF C 33-209 NFA 2X









ساخت و ساز



  1. رهبر ارکستر:



الف) فاز - هادی فاز باید از هادی آلومینیومی H68 Condition و رشته ای دایره ای فشرده باشد.



ب) خنثی یا پیام رسان - هادی خنثی یا پیام رسان باید از هادی آلیاژ آلومینیوم و رشته ای گرد فشرده باشد.



  1. عایق بندی:



فاز، هادی های خنثی باید با پلی اتیلن (PE) به عنوان عایق اکسترود شوند.











جدول مشخصات فنی



هادی فاز
سطح مقطع اسمی میلی متر مربع 25 35 50 70 95 120 150 185
تعداد هسته ها   3 3 3 3 3 3 3 3
حداقل تعداد سیم   6 6 6 12 15 15 30 30
ضخامت اسمی عایق میلی متر 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
قطر هسته عایق شده میلی متر 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
رتبه‌بندی فعلی در باد ساکن، محیط الف 84 104 129 167 209 246 283 332
دما = 30 درجه سانتیگراد
دمای هادی = 75 ℃
هادی پیام رسان
سطح مقطع اسمی میلی متر مربع 25 25 35 50 70 70 95 120
حداقل تعداد سیم   6 6 6 6 12 12 15 15
ضخامت اسمی عایق میلی متر 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
قطر هسته عایق شده میلی متر 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
بار شکست محاسبه شده kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
هادی روشنایی خیابان
سطح مقطع اسمی میلی متر مربع 25 25 35 50 70 70 95 120
حداقل تعداد سیم   6 6 6 6 12 12 15 15
ضخامت اسمی عایق میلی متر 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
قطر هسته عایق شده میلی متر 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
حداکثر مقاومت DC در 20 ℃ اهم/کیلومتر 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
کابل تکمیل شده
تقریبا قطر کلی میلی متر 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
تقریبا وزن کابل کیلوگرم بر کیلومتر 470 560 740 980 1330 1580 1940 2410
طول بسته بندی متر/درام 1000 1000 1000 1000 500 500 500 500











استاندارد NF C 33-209



NFA 2X



  فازها خنثی/پیام رسان
    خطوط توزیع   میخانه نورپردازی

نوع کابل تعداد تعداد میانگین مقاومت هدایت تعداد میانگین رتبه بندی شده است مقاومت
  هسته سیم قطر در 20 درجه سانتیگراد در 30 درجه سانتیگراد هسته قطر قدرت در 20 درجه سانتیگراد

میلی متر مربع میلی متر مربع PCS میلی متر اهم/کیلومتر الف میلی متر مربع میلی متر kN اهم/کیلومتر
2×16 2×16 7 4.6 1.91 93 - - - -
2x35 2x35 7 5.9 1.20 122 - - - -

2x35 2x35 7 6.9 0.868 129 - - - -
2*50 2*50 7 8.1 0.641 158 - - - -

4×16 4×16 7 4.6 1.91 83 - - - -
4×25 4×25 7 5.9 1.20 111 - - - -

4×35 4×35 7 6.9 0.868 131 - - - -
3x25+54.6 3x25 7 5.9 1.20 112 - 9.6 16.0 0.63
3x25+1x16+54.6 3x25 7 5.9 1.20 112 1x16 9.6 16.0 0.63
3x25+2x16+54.6 3x25 7 5.9 1.20 112 2×16 9.6 16.0 0.63
3x35+54.6 3×35 7 6.9 0.868 138 - 9.6 16.0 0.63
3x35+1x16+54.6 3×35 7 6.9 0.868 138 1x16 9.6 16.0 0.63
3x35+2x16+54.6 3×35 7 6.9 0.868 138 2×16 9.6 16.0 0.63
3x50+54.6 3*50 7 8.1 0.641 168 - 9.6 16.0 0.63

3x50+1x16+54.6 3*50 7 8.1 0.641 168 1x16 9.6 16.0 0.63
3x50+2x16+54.6 3*50 7 8.1 0.641 168 2×16 9.6 16.0 0.63

3x70+54.6 3x70 12 9.7 0.443 213 - 9.6 16.0 0.63
3x70+1x16+54.6 3x70 12 9.7 0.443 213 1x16 9.6 16.0 0.63
3x70+2x16+54.6 3x70 12 9.7 0.443 213 2×16 9.6 16.0 0.63
3x70+1x25+54.6 3x70 12 9.7 0.443 213 1x25 9.6 16.0 0.63
3x70+2x25+54.6 3x70 12 9.7 0.443 213 2×25 9.6 16.0 0.50
3x70+70 3x70 12 9.7 0.443 213 - 10.2 20.6 0.50
3x70+1x16+70 3x70 12 9.7 0.443 213 1x16 10.2 20.6 0.50
3x70+2x16+70 3x70 12 9.7 0.443 213 2×16 10.2 20.6 0.50
3x95+70 3×95 12 11.5 0.320 258 - 10.2 20.6 0.50
3x95+1x16+70 3×95 12 11.5 0.320 258 1x16 10.2 20.6 0.50
3x95+2x16+70 3×95 12 11.5 0.320 258 2×16 10.2 20.6 0.50
3x120+70 3x120 12 12.8 0.253 300 - 10.2 20.6 0.50
3x120+1x16+70 3x120 19 12.8 0.253 300 1x16 10.2 20.6 0.50
3x120+2x16+70 3x120 19 12.8 0.253 300 2×16 10.2 20.6 0.50
3x150+70 3x150 19 14.5 0.206 344 - 10.2 20.6 0.50
3x150+1x16+70 3x150 19 14.5 0.206 344 1x16 10.2 20.6 0.50
3x150+2x16+70 3x150 19 14.5 0.206 344 2×16 10.2 20.6 0.50
3x120+95 3x120 19 12.8 0.253 300 - 12.9 27.9 0.343
3x120+1x16+95 3x120 19 12.8 0.253 300 1x16 12.9 27.9 0.343
3x120+2x16+95 3x120 19 12.8 0.253 300 2×16 12.9 27.9 0.343
3x150+95 3x150 19 14.5 0.206 344 - 12.9 27.9 0.343
3x150+1x16+95 3x150 19 14.5 0.206 344 1x16 12.9 27.9 0.343
3x150+2x16+95 3x150 19 14.5 0.206 344 2×16 12.9 27.9 0.343
