محل منبع	چين
نام تجاری	QINGDAO YICABLE CABLE
گواهی	CE, RoHS, CCC, KEMA

جزئیات محصول

نام محصول:

کابل برق عایق XLPE

منطقه اسمی هادی:

25mm2 تا 1000mm2

ولتاژ تست:

21 کیلو ولت / 5 دقیقه

استاندارد:

IEC 60502-2 ، IEC 60228

برنامه:

برای قرار دادن در داخل خانه و بیرون از منزل

ولتاژ نامی:

6/10 کیلو ولت

عایق:

عایق XLPE

بسته بندی درام:

درام چوبی فولادی با حفاظت خوب

برجسته کردن:

xlpe electrical cable

cross linked polyethylene cable

شرایط پرداخت و ارسال

مقدار حداقل تعداد سفارش

500 متر

قیمت

قابل مذاکره

جزئیات بسته بندی

بسته بندی درام چوبی (با محافظت)

زمان تحویل

10 -15 روز کاری پس از دریافت پیش پرداخت

شرایط پرداخت

T / T یا LC

قابلیت ارائه

100 کیلومتر در ماه

توضیح محصول

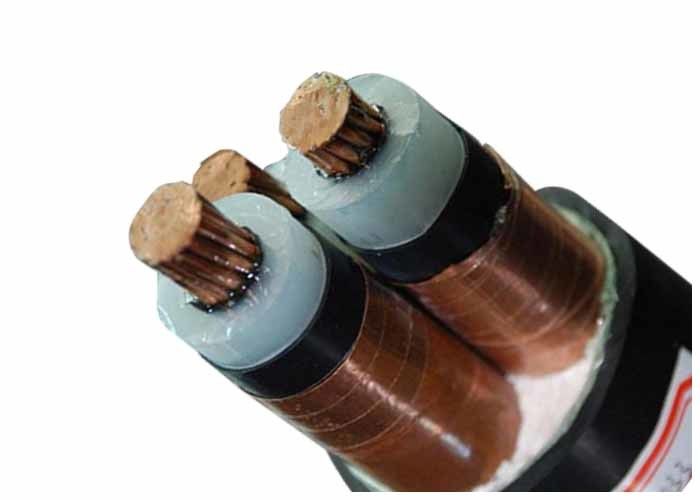

کابل برق عایق شده XLPE سه هسته با صفحه نوار مس کابل برق ولتاژ متوسط

توضیحات:

0.6/1kv XLPE کابل برق عایق شده

CU/XLPE/PVC، IEC 60502

IEC 60502، IEC 60228، GB/T 12706.1-2008.

CE، CCC، KEMA، ISO

ساخت و ساز:

هادی: هادی مس فشرده، CL.2 طبق IEC 60228
عایق بندی: XLPE ((پلی اتیلن متقاطع) در درجه حرارت 90 °C
پوشش: PVC نوع ST2 به IEC 60502، سیاه

يادداشت:رنگ عایق بندی بر اساس استانداردها یا الزامات مشتری

کاربردها:

برای قرار دادن در داخل و خارج از خانه. قادر به تحمل کشش خاصی در طول نصب، اما نه نیروهای مکانیکی خارجی. قرار دادن کابل تک هسته در کانال های مغناطیسی مجاز نیست.

استانداردها:

بین المللی: IEC 60502، IEC 60228

چین: GB/T 12706.1-2008

سایر استانداردها مانند BS,DIN و ICEA در صورت درخواست

داده های فنی:

ولتاژ نامی: 0.6/1kV

حداکثر دمای هادی: طبیعی (90°C) ، مدار کوتاه بیش از 5 s (160°C در صورت منطقه برش)

کمتر از 300 میلی متر²، 140°C هنگامی که منطقه برش بیش از 300mm²)

حداقل دمای محیط.:اگر دمای محیط کمتر از 0°C باشد، کابل باید از قبل گرم شود.

حداقل شعاع خم: کابل تک هسته ای 20 ((d+D) ± 5٪

کابل چند هسته ای 15 ((d+D) ± 5٪

گواهینامه:

CE، RoHS، CCC، KEMA و بسیاری دیگر در صورت درخواست

مشخصات فنی:

نام: قطعه قطعی هادی	ضخامت عایق	ضخامت پوشش	تقريباً.	تقریبا.وزن	حداکثر مقاومت DC هدایت کننده (20 °C)	ولتاژ آزمون AC	رتبه بندی فعلی
mm²	mm	mm	(ملی متر)	در کیلوگرم	Ω /km	kV/5 دقیقه	در هوا (A)	در خاک ((A)
1 × 25	3.4	2	20.0	598	0.727	21	140	150
1 × 35	3.4	2	22.0	719	0.524	21	175	180
1 × 50	3.4	2	23.0	884	0.387	21	205	215
1 × 70	3.4	2	24.0	1097	0.268	21	260	265
1 × 95	3.4	2	26.0	1378	0.193	21	315	315
1 × 120	3.4	2	28.0	1658	0.153	21	365	360
1 × 150	3.4	2	30.0	1967	0.124	21	415	405
1 × 185	3.4	2	31.0	2335	0.0991	21	475	455
1 × 240	3.4	2	34.0	2908	0.0754	21	565	530
1 × 300	3.4	2	36.0	3507	0.0601	21	645	595
1 × 400	3.4	2.5	39.0	4503	0.0470	21	750	680
1 × 500	3.4	2.5	42.0	5479	0.0366	21	865	765
1 × 630	3.4	2.5	48.0	6952	0.0283	21	990	860
1 × 800	3.4	2.6	52.0	7120	0.0221	21	1140	950
1 × 1000	3.4	2.8	57.0	10500	0.0176	21	1250	1040
3 × 25	3.4	2.3	41.0	895	0.727	21	120	125
3 × 35	3.4	2.4	44.0	2293	0.524	21	145	155
3 × 50	3.4	2.5	46.0	2812	0.387	21	175	180
3 × 70	3.4	2.6	50.0	3508	0.268	21	220	220
3 × 95	3.4	2.7	53.0	4402	0.193	21	265	265
3 × 120	3.4	2.8	56.0	5319	0.153	21	305	300
3 × 150	3.4	2.9	59.0	6309	0.124	21	350	340
3 × 185	3.4	3.0	62.0	7319	0.0991	21	395	380
3 × 240	3.4	3.2	68.0	9218	0.0754	21	470	435
3 × 300	3.4	3.4	72.0	11159	0.0601	21	535	485
3 × 400	3.4	3.6	81.0	15107	0.0470	21	610	520
