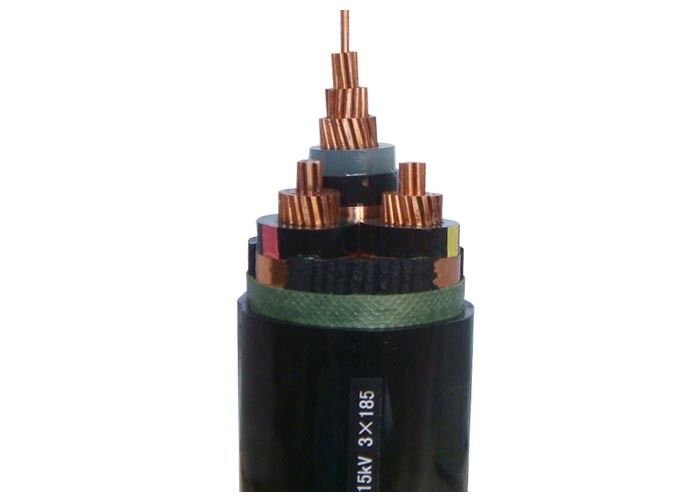

کابل برق عایق سه هسته ای XLPE با کابل برق متوسط ولتاژ صفحه نمایش نوار مسی
توضیحات:
کابل برق 12/20kv XLPE عایق شده
CU/XLPE/PVC، IEC 60502-2
IBS 6622، VDE 0276، IEC 60228، GB/T 12706.2-2008.
CE، CCC، KEMA. ISO
ساخت و سازها:
رسانا: هادی مسی فشرده، Cl.2 طبق استاندارد IEC 60228
عایق: XLPE (پلی اتیلن متقاطع) دارای درجه حرارت 90 ℃
غلاف: PVC نوع ST2 تا IEC 60502، مشکی
توجه:رنگ عایق مطابق با استانداردها یا نیاز مشتری
برنامه های کاربردی:
برای تخمگذار در داخل و خارج از منزل. می تواند کشش خاصی را در حین نصب تحمل کند، اما نیروهای مکانیکی خارجی را تحمل نمی کند. گذاشتن کابل تک هسته ای در کانال های مغناطیسی مجاز نمی باشد.
استانداردها:
بین المللی: IEC 60502، IEC 60228، IBS 6622، VDE 0276
چین: GB/T 12706.2-2008
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
اطلاعات فنی:
ولتاژ نامی: 12/20 کیلو ولت
حداکثر دمای هادی: نرمال (90 درجه سانتیگراد)، اتصال کوتاه بیش از 5 ثانیه (160 درجه سانتیگراد در ناحیه مقطع
زیر 300 میلی متر2، 140 ℃ هنگامی که سطح مقطع بالاتر از 300 میلی متر است2)
حداقل دمای محیط: اگر دمای محیط زیر 0 درجه باشد، کابل باید از قبل گرم شود
حداقل شعاع خمشی: کابل تک هسته ای 20(d+D)±5%
کابل چند هسته ای 15(d+D)±5%
گواهینامه ها:
CE، RoHS، CCC، KEMA و موارد دیگر در صورت درخواست
مشخصات فنی:
| نام سطح مقطع هادی |
ضخامت عایق |
ضخامت غلاف |
تقریبا OD |
تقریبا وزن |
حداکثر مقاومت هادی DC (20 ℃) |
تست ولتاژ AC |
رتبه بندی فعلی |
| mm2 |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم بر کیلومتر |
Ω / کیلومتر |
kV/5min |
در هوا (A) |
در خاک (A) |
| 1×50 |
5.5 |
2.0 |
29 |
846 |
0.641 |
42 |
215 |
255 |
| 1×70 |
5.5 |
2.0 |
30 |
959 |
0.443 |
42 |
265 |
280 |
| 1×95 |
5.5 |
2.0 |
32 |
1093 |
0.320 |
42 |
325 |
340 |
| 1×120 |
5.5 |
2.0 |
34 |
1236 |
0.253 |
42 |
370 |
385 |
| 1×150 |
5.5 |
2.0 |
35 |
1373 |
0.206 |
42 |
420 |
435 |
| 1×185 |
5.5 |
2.0 |
38 |
1573 |
0.164 |
42 |
485 |
495 |
| 1×240 |
5.5 |
2.5 |
40 |
1817 |
0.125 |
42 |
575 |
580 |
| 1×300 |
5.5 |
2.5 |
43 |
2084 |
0.100 |
42 |
660 |
660 |
| 1×400 |
5.5 |
2.5 |
45 |
2455 |
0.0778 |
42 |
775 |
765 |
| 1×500 |
5.5 |
2.5 |
48 |
2861 |
0.0605 |
42 |
890 |
885 |
| 1×630 |
5.5 |
2.6 |
49 |
3863 |
0.0469 |
42 |
1060 |
1010 |
| 1×800 |
5.5 |
2.8 |
57 |
3985 |
0.0367 |
42 |
1230 |
1160 |
| 1×1000 |
5.5 |
2.9 |
61 |
4718 |
0.0291 |
42 |
1410 |
1300 |
| 1×1200 |
5.5 |
3.1 |
65 |
5460 |
0.0247 |
42 |
1540 |
1410 |
| 3×35 |
5.5 |
3.0 |
57 |
2696 |
0.868 |
42 |
130 |
130 |
| 3×50 |
5.5 |
3.0 |
60 |
2973 |
0.641 |
42 |
160 |
155 |
| 3×70 |
5.5 |
3.0 |
63 |
3321 |
0.443 |
42 |
195 |
190 |
| 3×95 |
5.5 |
3.5 |
67 |
3825 |
0.320 |
42 |
240 |
225 |
| 3×120 |
5.5 |
3.5 |
71 |
4262 |
0.253 |
42 |
275 |
285 |
| 3×150 |
5.5 |
3.5 |
74 |
4846 |
0.206 |
42 |
310 |
325 |
| 3×185 |
5.5 |
3.5 |
78 |
5361 |
0.164 |
42 |
355 |
380 |
| 3×240 |
5.5 |
3.5 |
84 |
6263 |
0.125 |
42 |
420 |
430 |
| 3×300 |
5.5 |
4.0 |
89 |
7141 |
0.1000 |
42 |
475 |
490 |
| 3×400 |
5.5 |
4.1 |
96 |
8647 |
0.0778 |
42 |
555 |
485 |
