محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی KEMA, CE, CCC, KEMA
جزئیات محصول
نام محصول:
کابل عایق XLPE 33kV
اندازه:
35mm2 تا 1000 میلی متر مربع
شماره هسته:
3 هسته
استاندارد:
IEC 60502-2 ، IEC 60228
برنامه:
برای قرار دادن در داخل خانه و بیرون از منزل
ولتاژ نامی:
33 کیلو ولت
نمونه رایگان:
بله
گارانتی:
24 ماه
برجسته کردن:

xlpe power cable

,

cross linked polyethylene cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
200 متر
قیمت
US$ 3.9~87.6
جزئیات بسته بندی
طبل چوبی چوبی
زمان تحویل
15 روز کاری
شرایط پرداخت
T / T یا LC
قابلیت ارائه
3000 کیلومتر در ماه
توضیح محصول

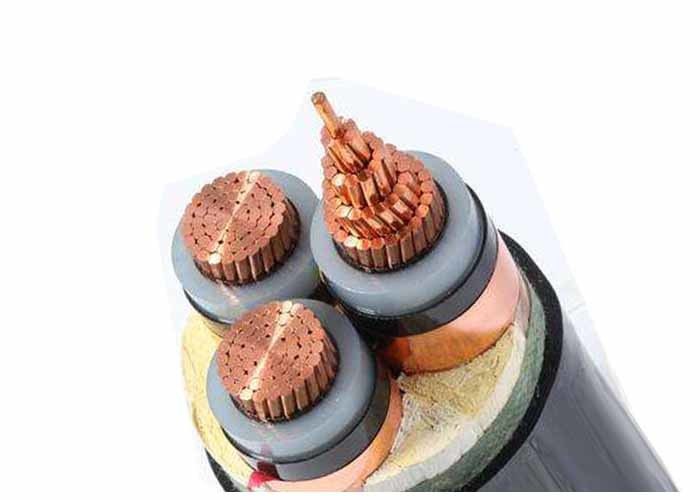

کابل برق 240 متر مربعی 33 کیلوولت XLPE عایق شده 240 میلی متر مربع کابل مسی ولتاژ متوسط ​​IEC60502-2



ساخت و ساز
رسانا: هادی مسی فشرده، Cl.2 طبق استاندارد IEC 60228
صفحه نمایش هادی: نیمه هادی
عایق: XLPE (پلی اتیلن متقاطع) دارای درجه حرارت 90 OC
صفحه عایق: نیمه هادی
صفحه نمایش: نوار مسی
غلاف: PVC یا FR-PVC نوع ST2 به IEC 60502، مشکی



برنامه های کاربردی
برای تخمگذار در داخل و خارج از منزل. می تواند کشش خاصی را در حین نصب تحمل کند، اما نیروهای مکانیکی خارجی را تحمل نمی کند. گذاشتن کابل تک هسته ای در کانال های مغناطیسی مجاز نمی باشد.



استانداردها
بین‌المللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای ZR-YJV)
چین: GB/T 12706، (GB/T 18380-3 فقط برای ZR-YJV)
استانداردهای دیگر مانند BS، DIN و ICEA در صورت درخواست



داده های فنی
ولتاژ نامی: 33 کیلو ولت
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد)، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0 OC، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 20 x برای تک هسته
15 x کابل OD برای چند هسته



مشخصات

نام سطح مقطع هادی شماره رشته ها/دیا. از هادی ضخامت عایق ضخامت غلاف تقریبا OD تقریبا حداکثر مقاومت هادی DC (20 ℃) تست ولتاژ AC رتبه بندی فعلی
وزن
mm2 pc/mm میلی متر میلی متر (میلی متر) کیلوگرم بر کیلومتر Ω / کیلومتر kV/5min در هوا (A) در خاک (A)
1 × 50 10/2.52 8 2 33 1560 0.387 63 210 215
1×70 14/2.52 8 2.1 35 1840 0.268 63 260 265
1 × 95 19/2.52 8 2.1 36 2140 0.193 63 320 315
1 × 120 24/2.52 8 2.2 38 2450 0.153 63 370 360
1 × 150 30/2.52 8 2.2 39 2790 0.124 63 420 405
1 × 185 37/2.52 8 2.3 41 3200 0.0991 63 480 455
1 × 240 48/2.52 8 2.3 43 3800 0.0754 63 565 530
1 × 300 61/2.52 8 2.4 45 4460 0.0601 63 650 595
1 × 400 61/2.97 8 2.5 49 5530 0.047 63 755 680
1 × 500 61/3.23 8 2.6 53 6160 0.0366 63 865 765
1 × 630 61/3.50 8 2.7 56 8020 0.0283 63 1000 860
3 × 50 10/2.52 8 2.8 55 5290 0.387 63 175 180
3 × 70 14/2.52 8 2.9 59 6240 0.268 63 220 220
3 × 95 19/2.52 8 3 62 7360 0.193 63 255 265
3 × 120 24/2.52 8 3.1 66 8350 0.153 63 290 300
3 × 150 30/2.52 8 3.2 69 9520 0.124 63 330 340
3 × 185 37/2.52 8 3.4 72 10830 0.0991 63 435 380
3 × 240 48/2.52 8 3.5 77 12810 0.0754 63 495 435
3 × 300 61/2.52 8 3.7 82 14920 0.0601 63 565 485
3 × 400 61/2.97 8 3.9 90 18110 0.047 63 640 520
