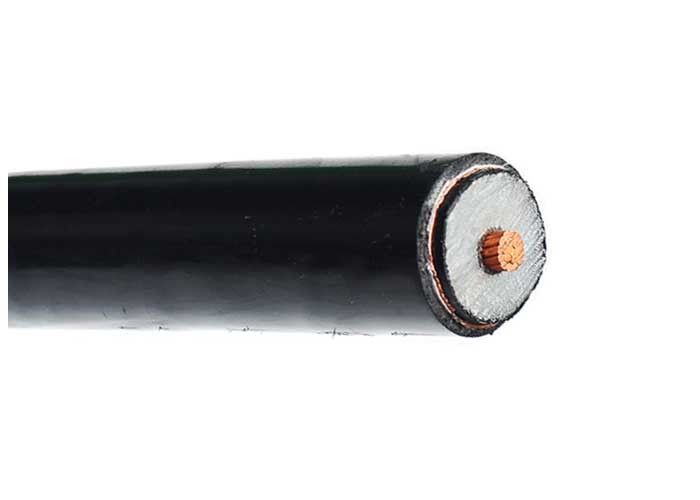

کابل برق عایق تک هسته ای XLPE ولتاژ متوسط از 25 میلی متر مربع تا 800 میلی متر مربع
ساخت و ساز
هادی: هادی آلومینیومی آنیل شده طبق استاندارد IEC 60228
≤ 6 میلی متر مربع جامد (کلاس 1) یا رشته ای (کلاس 2)
＞6 میلی متر مربع رشته (کلاس 2)
هادی انعطاف پذیر (کلاس 5) اختیاری است.
عایق: XLPE (پلی اتیلن متقاطع) دارای درجه حرارت 90 درجه سانتیگراد
صفحه نمایش فلزی اختیاری: نوار مسی یا صفحه سیم مسی اختیاری است
غلاف: PVC یا FR-PVC نوع ST2 به IEC 60502، سیاه یا قرمز یا سفارشی سازی
برنامه های کاربردی
برای تخمگذار در داخل و خارج از منزل. می تواند کشش خاصی را در حین نصب تحمل کند، اما نیروهای مکانیکی خارجی را تحمل نمی کند. گذاشتن کابل تک هسته ای در کانال های مغناطیسی مجاز نمی باشد.
استانداردها
بینالمللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست
نصب و راه اندازی
1. دمای نصب نباید بیش از 20 ℃ باشد، اگر دمای محیط کمتر از 0 ℃ باشد، کابل باید از قبل گرم شود.
2. شعاع خمش کابل نباید کمتر از 8 برابر باشد.
اطلاعات فنی:
| نام سطح مقطع هادی |
ضخامت عایق |
ضخامت غلاف |
تقریبا OD |
تقریبا وزن |
حداکثر مقاومت هادی DC (20 ℃) |
تست ولتاژ AC |
رتبه بندی فعلی |
| میلی متر2 |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم بر کیلومتر |
Ω / کیلومتر |
kV/5min |
در هوا (A) |
در خاک (A) |
| 1×70 |
10.5 |
2.4 |
41 |
1604 |
0.443 |
91 |
265 |
270 |
| 1×95 |
10.5 |
2.4 |
43 |
1767 |
0.320 |
91 |
320 |
325 |
| 1×120 |
10.5 |
2.4 |
44 |
1923 |
0.253 |
91 |
370 |
370 |
| 1×150 |
10.5 |
2.5 |
46 |
2103 |
0.206 |
91 |
420 |
420 |
| 1×185 |
10.5 |
2.5 |
48 |
2282 |
0.164 |
91 |
480 |
480 |
| 1×240 |
10.5 |
2.6 |
50 |
2584 |
0.125 |
91 |
565 |
560 |
| 1×300 |
10.5 |
2.7 |
53 |
2891 |
0.100 |
91 |
650 |
640 |
| 1×400 |
10.5 |
2.8 |
56 |
3325 |
0.0778 |
91 |
780 |
760 |
| 1×500 |
10.5 |
2.9 |
59 |
4076 |
0.0605 |
91 |
915 |
875 |
| 1×630 |
10.5 |
3.0 |
63 |
4305 |
0.0469 |
91 |
1030 |
990 |
| 1×800 |
10.5 |
3.1 |
68 |
5054 |
0.0367 |
91 |
1180 |
1140 |
| 1×1000 |
10.5 |
3.3 |
72 |
5878 |
0.0291 |
91 |
1350 |
1280 |
| 1×1200 |
10.5 |
3.4 |
76 |
6657 |
0.0247 |
91 |
1500 |
1390
|
