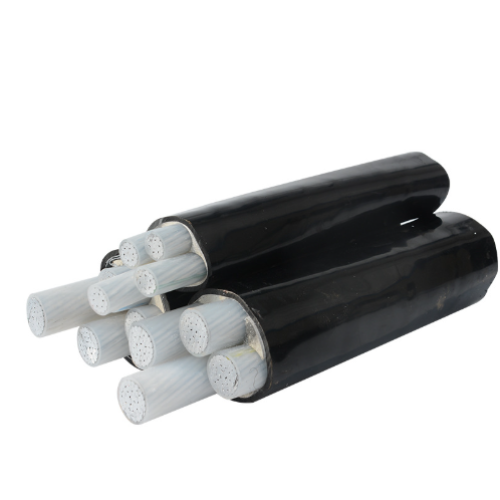

کابل برق زرهی 33 کیلوولت 3 هسته 185 میلی متر مربع AL / XLPE / چاپ جوهر PVC
برنامه های کاربردی: کابل عایق XLPE به عنوان خط توزیع و انتقال برق در ولتاژ نامی 6/10KV استفاده می شود.
ساخت و ساز:
| هادی |
هادی آلومینیومی طبق استاندارد IEC 60228، کلاس 2 |
| هادی دایره ای یا شکل |
| عایق |
XLPE (پلی اتیلن متقاطع) دارای درجه حرارت 90 درجه سانتیگراد، رنگ های زیادی اختیاری است |
| صفحه نمایش فلزی اختیاری است |
نوار مسی یا بافته شدن سیم های مسی اختیاری است |
| غلاف |
PVC یا FR-PVC نوع ST2 به IEC 60502، مشکی یا قرمز یا سفارشی سازی |
مشاوره سفارش
ولتاژ نامی
استاندارد کاربرد: IEC/BS/UL/GB
تعداد هسته ها
اندازه و ساخت هادی
نوع عایق
زره پوش یا بدون زره. اگر زره، نوع زره و مواد
نیاز غلاف
طول کابل و بسته بندی مورد نیاز
سایر نیازها
اطلاعات فنی:ولتاژ نامی: 6/10 کیلو ولت ولتاژ پایین
حداکثر دمای هادی: در شرایط عادی (90 درجه سانتیگراد)، اضطراری (130 درجه سانتیگراد) یا اتصال کوتاه حداکثر 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0 OC، پس از نصب و فقط زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 20 x برای تک هسته بدون زره
15 x کابل OD برای چند هسته ای بدون زره
15 x کابل OD برای تک هسته ای با زره
12 x کابل OD برای چند هسته ای با زره
استانداردها:بینالمللی: IEC 60502، IEC 60228، (IEC 60332-3 فقط برای نوع FR)
چین: GB/T 12706، (GB/T 18380-3 فقط برای نوع FR)
استانداردهای دیگر مانند BS، DIN، VDE و ICEA در صورت درخواست
پارامتر فنی:
| نام سطح مقطع هادی |
ضخامت عایق |
ضخامت غلاف |
تقریبا OD |
تقریبا وزن |
حداکثر مقاومت هادی DC (20 ℃) |
تست ولتاژ AC |
رتبه بندی فعلی |
| میلی متر2 |
میلی متر |
میلی متر |
میلی متر |
کیلوگرم بر کیلومتر |
Ω / کیلومتر |
kV/5min |
در هوا (A) |
در خاک (A) |
| 1×35 |
3.4 |
1.8 |
22 |
502 |
0.868 |
21 |
180 |
195 |
| 1×50 |
3.4 |
1.9 |
23 |
575 |
0.641 |
21 |
215 |
230 |
| 1×70 |
3.4 |
1.9 |
24 |
664 |
0.443 |
21 |
265 |
285 |
| 1×95 |
3.4 |
2.0 |
26 |
790 |
0.320 |
21 |
325 |
345 |
| 1×120 |
3.4 |
2.0 |
28 |
916 |
0.253 |
21 |
375 |
395 |
| 1×150 |
3.4 |
2.1 |
30 |
1038 |
0.206 |
21 |
425 |
445 |
| 1×185 |
3.4 |
2.1 |
31 |
1190 |
0.164 |
21 |
490 |
500 |
| 1×240 |
3.4 |
2.2 |
34 |
1423 |
0.125 |
21 |
580 |
590 |
| 1×300 |
3.4 |
2.4 |
36 |
1650 |
0.100 |
21 |
665 |
670 |
| 1×400 |
3.4 |
2.4 |
39 |
2027 |
0.0778 |
21 |
785 |
780 |
| 1×500 |
3.4 |
2.5 |
42 |
2384 |
0.0600 |
21 |
910 |
895 |
| 1×630 |
3.4 |
2.5 |
48 |
3046 |
0.0469 |
21 |
1060 |
1016 |
| 1×800 |
3.4 |
2.7 |
52 |
3575 |
0.0367 |
21 |
1230 |
1160 |
| 1×1000 |
3.4 |
2.9 |
57 |
4300 |
0.0291 |
21 |
1410 |
1300 |
| 1×1200 |
3.4 |
3.0 |
61 |
4986 |
0.0247 |
21 |
1540 |
1410 |
| 3×25 |
3.4 |
2.8 |
42 |
1430 |
1.20 |
21 |
110 |
110 |
| 3×35 |
3.4 |
2.9 |
44 |
1640 |
0.868 |
21 |
130 |
130 |
| 3×50 |
3.4 |
2.9 |
46 |
1881 |
0.641 |
21 |
160 |
155 |
| 3×70 |
3.4 |
2.9 |
50 |
2205 |
0.443 |
21 |
195 |
155 |
| 3×95 |
3.4 |
3.3 |
54 |
2653 |
0.320 |
21 |
235 |
190 |
| 3×120 |
3.4 |
3.3 |
58 |
3087 |
0.253 |
21 |
275 |
225 |
| 3×150 |
3.4 |
3.6 |
62 |
3518 |
0.206 |
21 |
310 |
225 |
| 3×185 |
3.4 |
3.6 |
65 |
3877 |
0.164 |
21 |
355 |
325 |
| 3×240 |
3.4 |
3.6 |
71 |
4753 |
0.125 |
21 |
415 |
380 |
| 3×300 |
3.4 |
3.8 |
75 |
5577 |
0.1005 |
21 |
475 |
430 |
| 3×400 |
3.4 |
3.9 |
84 |
7547 |
0.0778 |
21 |
555 |
484 |
بسته بندی و حمل و نقل:ما قادر به انجام دقیق ترین برنامه های تحویل با توجه به هر سفارش خرید هستیم. رعایت ضرب الاجل همیشه اولویت اصلی است زیرا هرگونه تاخیر در تحویل کابل می تواند به تاخیر کلی پروژه و افزایش هزینه ها کمک کند.
کابل در قرقره های چوبی، جعبه های راه راه و کویل عرضه می شود. انتهای کابل ها با نوار چسب BOPP و درپوش های آب بندی غیر رطوبت گیر برای محافظت از انتهای کابل در برابر رطوبت آب بندی می شوند. علامت گذاری مورد نیاز باید با مواد ضد آب و هوا در قسمت های بیرونی درام مطابق با نیاز مشتری چاپ شود.
تعهد پس از خدمت
کابل شانگهای Shenghua (گروه) دارای اصل شنگهوا است "تلاش برای بهترین شرکت، تولید بهترین محصول، ارائه بهترین خدمات، ایجاد بهترین نام تجاری"، اصرار بر سیاست کیفیت اول، تلاش برای دستیابی به کیفیت بالا و عدم نقص کالا. بنابراین، هر مشتری می تواند به طور کامل از کیفیت برتر و خدمات بی عیب کابل Shenghua بهره مند شود. در همین حال، ما روح Shenghua "بهترین را انجام دهید، متقابل برنده شوید" را مشاهده می کنیم، مایلیم با هر مشتری رابطه طولانی مدت و پایدار برقرار کنیم. بدین وسیله تضمین می کنیم که:
1. مشتری خداست. ما هر مشتری، هر همکاری را قلبا گرامی خواهیم داشت.
2. خدمات پیش فروش رایگان. ما بهترین پیشنهاد را برای هر مشتری ارائه خواهیم داد.
3. خدمات فروش خوب. ما هنگام ایجاد رابطه همکاری با مشتریان، عملیات نسبی محصول، نکات نگهداری و راه اندازی خدمات مشاوره فنی را به صورت رایگان ارائه خواهیم کرد.
4. خدمات پس از فروش متفکر. محصول ما توسط PICC (شرکت بیمه مردمی چین) ضمانت می شود. ما ظرف 12 ماه پس از نصب، نگهداری و اشکال زدایی رایگان را ارائه خواهیم کرد (به استثنای استفاده نادرست).
5. ما تضمین می کنیم مشکلات شما را ظرف 24 ساعت در شانگهای، 72 ساعت برای سایر مناطق حل کنید.
6. 24 ساعت خدمات خط تلفن گرم. ما فرد حرفه ای را به موقع به سؤال شما پاسخ می دهیم.
ما همیشه قاطعانه معتقدیم که "کیفیت خط زندگی است، خدمات بدون گذر است"، که ما را نزدیک تر و محکم تر می کند!
شانگهای Shenghua Cable (گروه) Co., Ltd.
سوالات متداول
س: چه مدت طول می کشد تا یک نقل قول بازگردانده شود؟
پاسخ: اکثر مظنه ها ظرف 24 ساعت برگردانده می شوند، اما اگر برای ساخت و ساز خاص باشد، ممکن است روزهای بیشتری طول بکشد.
س: محصولات شما چه ضمانتی دارند؟
پاسخ: کابل SHAN تضمین می کند که همه محصولات ما، کابل های سیم و موارد دیگر عاری از نقص هستند. ما هر محصولی را که با کیفیت مورد توافق طرفین مطابقت نداشته باشد پس خواهیم گرفت. شرایط خاص به شرح زیر است:
1. ما تضمین می کنیم که با الزامات دوره ضمانت مندرج در قرارداد مطابقت خواهیم داشت، که کالاهای عرضه شده تحت سفارش خرید برای تهیه کابل و سیم شبکه توزیع خودبر.
2. ما تحت این مشخصات تولید میشویم و کالاها جدید، استفاده نشده، از جدیدترین یا فعلیترین مدلها خواهند بود. هنگامی که ما انتخاب شدیم، کالا را کاملاً مطابق با الزامات قرارداد عرضه می کنیم.
3. گارانتی به مدت دوازده (12) ماه پس از تحویل کالا یا هر بخشی از آن حسب مورد به مقصد نهایی مشخص شده در SCC یا پذیرفته شدن آن در مقصد نهایی، یا هجده (18) ماه پس از تاریخ حمل از بندر یا محل بارگیری در کشور مبدا معتبر خواهد بود.
4. در طول دوره گارانتی، خریدار می تواند در صورت وجود هرگونه مشکل در کیفیت کالا، مستقیماً به صورت کتبی یا توسط نماینده به سازنده اعلام کند. سازنده تعمیر یا تعویض را در زمان معقولی انجام می دهد و تمام هزینه های مربوط به آن را تقبل می کند.
س: آیا محصولات دیگری به جز سیم و کابل می فروشید؟
پاسخ: سیم و کابل نقطه قوت ما هستند، با این حال، ما همچنین کانکتورها، مجموعه های کابل و ابزار کابلی را به نام چند مورد می فروشیم. محصولات ما بازارهای متعددی را در سراسر جهان ارائه می دهند.
