Qingdao Yilan Cable Co., Ltd.
ایمیل sales3@holdonecable.com تلفن 86-- 19026815676
خونه > محصولات > کابل عایق بندی XLPE >

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی KEMA/CE/ISO/TUV/RoSH
جزئیات محصول
هادی:
100 ٪ مس
عایق:
XLPE
خم:
12XO.D
نمونه:
رایگان
رنگ عایق:
قرمز ، زرد ، آبی
دمای عملیاتی:
90 درجه
علامت کابل:
چاپ یا منبت کاری
بازار اصلی:
استرالیا
برجسته کردن:

xlpe electrical cable

,

xlpe power cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
300 متر
قیمت
USD 6.25-9.99/M
جزئیات بسته بندی
طبل چوبی
زمان تحویل
7 روز
شرایط پرداخت
L/C، T/T
قابلیت ارائه
436970KM / هفته
توضیح محصول

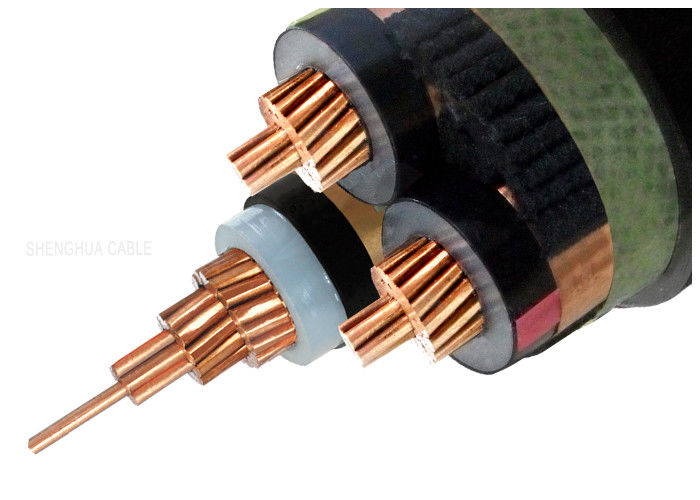

کابل برق عایق 19/33 کیلو ولت سه هسته ای با ولتاژ بالا XLPE 3x300SQMM



ساخت و ساز



کابل برق زره پوش CU/XLPE/STA/PVC



- هسته آلومینیومی برهنه گرد طبق استاندارد IEC 60228
- لایه نیمه رسانای داخلی
- عایق هسته XLPE
- کد رنگ مطابق با HD 308 S2
- لایه نیمه رسانای بیرونی
- نوار نیمه رسانا
- صفحه نوار مسی
- پرکننده
- روکش داخلی PVC
- زره نواری فولادی گالوانیزه (STA)
- روکش بیرونی PVC (قرمز یا سیاه)





نام کد:

YJ: عایق XLPE
L: هادی آلومینیومی
V: غلاف پی وی سی
32: زره سیم فولادی - 3 هسته
22: زره نواری فولادی - 3 هسته
72: زره سیم آلومینیومی - 1 هسته
62: زره نواری از جنس استنلس استیل - 1 هسته
ZR: مقاوم در برابر شعله





برنامه

برای خط انتقال و توزیع برق با ولتاژ 35 کیلو ولت و کمتر استفاده می شود.
کابل برق فشار قوی و متوسط ​​برای کاربرد استاتیکی در زمین، داخل و خارج تاسیسات، فضای باز، کانال کابل، در آب، در شرایطی که کابل ها در معرض تنش مکانیکی و کرنش کششی شدیدتری قرار نگیرند.



کابل برق MV (11kv 15kv 33kv).
مدل و توضیحات Uo/U(Um)=3.6/6(7.2)، 6/6(7.2)، 6/10(12)، 8.7/10(12)، 8.7/15(17.5)، 12/20(24)، 18/30(36)، 21/35(21/35(40.5)(40.5) شماره هسته سطح مقطع هادی (mm2)
عایق xlpe 1 هسته 3 هسته 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته مس
YJV، N2XSY؛ کابل برق با روکش پی وی سی
YJV22؛ نوار زره پوش فولادی، کابل برق با روکش پی وی سی
YJV32، YJV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی
آل کور
YJLV، NA2XSY؛ کابل برق روکش PVC
YJLV22؛ نوار فولادی زره ​​پوش، کابل برق با روکش پی وی سی
YJLV32، YJLV42؛ سیم فولادی زره ​​پوش، کابل برق با روکش پی وی سی







استاندارد

بین المللی: IEC 60502، IEC 60228
چین: GB/T 12706
سایر استانداردها مانند BS، DIN و ICEA در صورت درخواست


اطلاعات فنی:

حداکثر دمای هادی: در حالت عادی (90Oج)، اورژانس (130Oج) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250 درجه سانتیگراد).
حداقل دمای محیط 0OC، پس از نصب و تنها زمانی که کابل در موقعیت ثابت قرار دارد
حداقل شعاع خمشی: OD کابل 15 x برای تک هسته
12 x کابل OD برای چند هسته

ولتاژ تست 6/10 کیلو ولت [کیلو ولت] 21/5 دقیقه
  12/20 کیلو ولت [کیلو ولت] 42/5 دقیقه
  18/30 کیلو ولت [کیلو ولت] 63/5 دقیقه
محدوده دما در حرکت   -5 درجه سانتی گراد تا +70 درجه سانتی گراد
  ثابت   -20 درجه سانتی گراد تا +70 درجه سانتی گراد
دمای عملیاتی اتصال کوتاه درجه سانتی گراد 250
زمان اتصال کوتاه حداکثر [ثانیه] 5
شعاع خمشی دقیقه قطر x 15
اشتعال پذیری استاندارد   EN 60332-1-2



نام سطح مقطع هادی شماره رشته ها/دیا. از هادی ضخامت عایق ضخامت غلاف داخلی دیا سیم زره ضخامت غلاف تقریبا OD

تقریبا

وزن

 حداکثر مقاومت هادی DC (20 ℃) تست ولتاژ AC رتبه بندی فعلی
mm2 pc/mm میلی متر میلی متر میلی متر میلی متر (میلی متر) کیلوگرم بر کیلومتر Ω / کیلومتر kV/5min در هوا (A) در خاک (A)
3 × 50 10/2.52 8 1.8 3.15 3.5 80.0 9376 0.387 63 175 180
3 × 70 14/2.52 8 1.8 3.15 3.6 84.0 10426 0.268 63 220 220
3 × 95 19/2.52 8 1.8 3.15 3.7 87.0 11475 0.193 63 255 265
3 × 120 24/2.52 8 1.8 3.15 3.8 90.0 12598 0.153 63 290 300
3 × 150 30/2.52 8 1.8 3.15 3.9 93.0 13855 0.124 63 330 340
3 × 185 37/2.52 8 1.8 3.15 4.0 96.0 15233 0.0991 63 435 380
3 × 240 48/2.52 8 2.0 3.15 4.2 102.0 17481 0.0754 63 495 435
3 × 300 61/2.52 8 2.0 3.15 4.4 107.0 19731 0.0601 63 565 485
3 × 400 61/2.97 8 2.0 3.15 4.6 114.0 23422 0.0470 63 640 520
