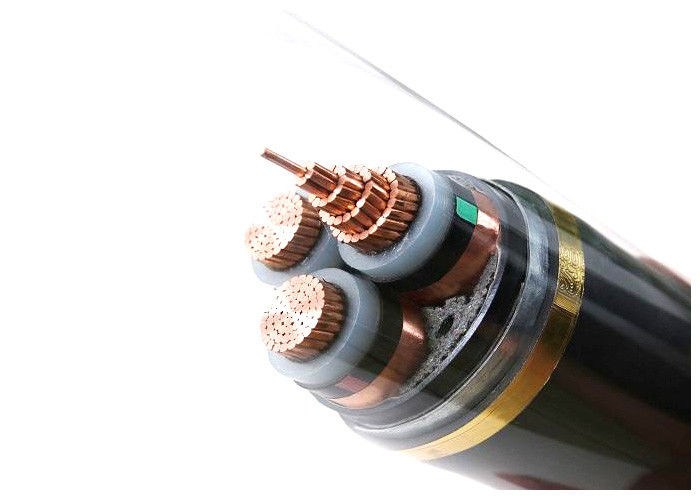

Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor
  • Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor
  • Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor
  • Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor
  • Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor
Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor

Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor

محل منبع چين
نام تجاری QINGDAO YICABLE CABLE
گواهی KEMA/CE/ISO/TUV
جزئیات محصول
ولتاژ نامی:
3.6/6kV
مواد عایق:
XLPE
گارانتی:
2 سال
هادی:
مس
هسته:
3
زره:
نوار فولادی
صفحه نمایش:
نیمه هادی
برجسته کردن:

xlpe power cable

,

cross linked polyethylene cable

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
500 متر
قیمت
USD 7.89-161.8/M
جزئیات بسته بندی
طبل چوبی
زمان تحویل
10 روز
شرایط پرداخت
L/C، T/T
قابلیت ارائه
2000 کیلومتر در هفته
توضیح محصول

XLPE جدا شده 3.6kV/6kV IEC60502-2 STA MV کابل برق



درخواست



به چاه ها، آب و خاک که می توانند فشار مثبت بیشتری را تحمل کنند، اعمال می شود.ولتاژ رسانه ای XLPE کابل برق عایق شده برای انتقال و توزیع قدرت در سیستم انتقال و توزیع برق 35kV یا کمتر استفاده می شوداین به طور کلی در زمینه هایی از جمله برق، ساخت و ساز، معادن، فلزات سازی، صنعت پتروشیمی و ارتباطات در جایگزین کامل کابل های برق عایق کاغذی غوطه ور شده استفاده می شود.



مالکیت



این محصول برای خط انتقال و توزیع برق با ولتاژ نامی AC ((U0/U) از سیستم 3.6/6kV-26/36kV قابل استفاده است.و سینی) و خاک ((به طور مستقیم دفن، خندق کابل، لوله و غیره) به ترتیب با توجه به تفاوت ساختار لایه محافظت.


1بالاترین دمای عملیاتی مجاز برای کار طولانی مدت 90 درجه است.

2در مدار کوتاه (حداقل طولانی مدت بیش از 5 ثانیه نیست) بالاترین دمای برای هادی بیش از 250 درجه نیست.

3کابل بدون محدودیت سقوط افقی قرار داده می شود. دمای محیط نباید کمتر از صفر باشد. در غیر این صورت باید از قبل گرم شود.

4عملکرد الکتریکی عالی، مقاومت در برابر خوردگی شیمیایی.

5. آنها می توانند در هنگام قرار دادن کشش توصیه شده را تحمل کنند. آنها می توانند از بیرون کشش را تحمل کنند. پس از سوختن دود کم بدون هالوجن باقی مانده است. سوختن کابل را به تاخیر می اندازد.



ساخت و ساز



راننده هدایت کننده مس فشرده، کلاس 2 طبق IEC 60228
هادی مس جامد دایره ای، کلاس 1 طبق IEC 60228
هادی مس انعطاف پذیر، کلاس 5 طبق IEC 60228
صفحه نمایش راننده نیمه هادی
عایق بندی XLPE ((پلی اتیلن متقاطع)
پرده عایق نیمه هادی
سپر فلزی صفحه نمایش نوار مس یا سیم مس و نوار مس سپر
پرکننده نوار پرکننده
نوار بسته بندی نوار بسته بندی غیر بافنا یا نوار بسته بندی غیر بافنا
پوشش داخلی PVC اکسترود یا LSOH
زره زره های فولادی
پوشش کلی PVC، FR-PVC، PE یا LSOH





مشخصات



MV ((۶ تا ۳۵kv) کابل برق
مدل و توضیحات Uo/U ((Um) =3.6/6 ((7.2) ، 6/6 ((7.2) ، 6/10 ((12) ، 8.7/10 ((12) ، 8.7/15 ((17.5) ، 12/20 ((24) ، 18/30 ((36) ، 21/35 ((40.5) ، 26/35 ((40.5) kV شماره هسته مساحت برش قطری لوله ((mm2)
عایق xlpe 1 هسته 3 هسته 10 16 25 35 70 95 120 150 185 240 300 400 500 630 میلی متر مربع
هسته Cu ال کور
YJV، N2XSY؛ کابل برق پوشانده شده از PVC YJLV، NA2XSY؛ کابل برق پوشیده از PVC
YJV22؛ نوار زره دار فولادی، کابل برق پوشانده از PVC YJLV22؛ نوار زره ای فولادی، کابل برق پوشانده شده از PVC
YJV32، YJV42؛ سیم فولادی زره دار ، کابل برق پوشیده از PVC YJLV32، YJLV42؛ سیم فولادی زره دار ، کابل برق پوشه شده از PVC
عایق PVC
هسته Cu ال کور
VV ((VY) ؛ کابل برق پوشانده شده از PVC ((PE) VLV ((VLY)) ؛ PVC ((PE)) کابل برق پوشه شده
VV22 ((VV23) ؛ نوار فولادی زره دار، کابل برق PVC ((PE)) VLV22 ((VLV23) ؛ نوار فولادی زره دار، کابل برق PVC ((PE))
VV32 ((VV33) ،VV42 ((VV43) ؛ سیم فولادی زره دار ، PVC ((PE)) کابل برق پوشانده VLV32 ((VLV33)) ، VLV42 ((VLV43) ؛ سیم فولادی زره دار ، کابل برق PVC ((PE))




داده های فنی



ولتاژ آزمایش 6 / 10 کلوولت [kV] 21/5 دقیقه
  12 / 20 کلوولت [kV] ۴۲/۵ دقیقه
  18 / 30 کلوولت [kV] 63/5 دقیقه
محدوده دما در حال حرکت   -20°C تا +90°C
  ثابت   -20°C تا +90°C
دمای کار مدار کوتاه °C 250
زمان مدار کوتاه حداکثر. [دقيقه] 5
شعاع خم حداقل x قطر 15
قابل اشتعال بودن استاندارد   EN 50265-2-1



نام: قطعه قطعی هادی رشته شماره/ دیه از مدبر ضخامت عایق ضخامت پوشش داخلی ضخامت نوار فولادی ضخامت پوشش تقريباً. تقريبا وزن حداکثر مقاومت DC هدایت کننده (20 °C) ولتاژ آزمون AC رتبه بندی فعلی
mm2 pc/mm mm mm mm mm (ملی متر) در کیلوگرم Ω /km kV/5 دقیقه در هوا (A) در خاک ((A)
3 × 35 7/252 5.5 1.8 2 × 0.5 2.9 58.0 4840 0.524 42 140 155
3 × 50 10/252 5.5 1.8 2 × 0.5 3.0 61.0 5463 0.387 42 165 180
3 × 70 14/252 5.5 2.0 2 × 0.5 3.1 65.0 6446 0.268 42 210 220
3 × 95 19/2.52 5.5 2.0 2 × 0.5 3.2 68.0 7457 0.193 42 255 265
3 × 120 24 ساعته52 5.5 2.0 2 × 0.5 3.3 71.0 8459 0.153 42 290 300
3 × 150 30/252 5.5 2.2 2 × 0.5 3.4 75.0 10555 0.124 42 330 340
3 × 185 37/252 5.5 2.2 2 × 0.5 3.5 78.0 11925 0.0991 42 375 380
3 × 240 48/252 5.5 2.2 2 × 0.8 3.7 83.0 13959 0.0754 42 435 435
3 × 300 ۶۱/۲52 5.5 2.2 2 × 0.8 3.9 88.0 16314 0.0601 42 495 485
3 × 400 ۶۱/۲97 5.5 2.3 2 × 0.8 4.1 95.0 19032 0.047 42 565 520



مشخصات محصول:

  1. خواص الکتریکی و فیزیکی عالی - کاهش بسیار کمتری در انتقال برق، صرفه جویی در انرژی.
  2. توانایی حمل جریان های بزرگ - دمای عملیاتی بالاتر
  3. قدرت و ثبات بالاتری - ضد شکستگی حرارتی، ترک استرس و همچنین پیری حرارتی.
  4. آسان نصب - هیچ محدودیتی در طرح خط و توپوگرافی یا محدودیت های ارتفاعی وجود ندارد.
  5. بدون نیاز به نگهداری - عمر طولانی تا 60 سال

Xlpe Insulated Electrical Power Cable 3.6kv / 6kv With Copper Conductor 0
