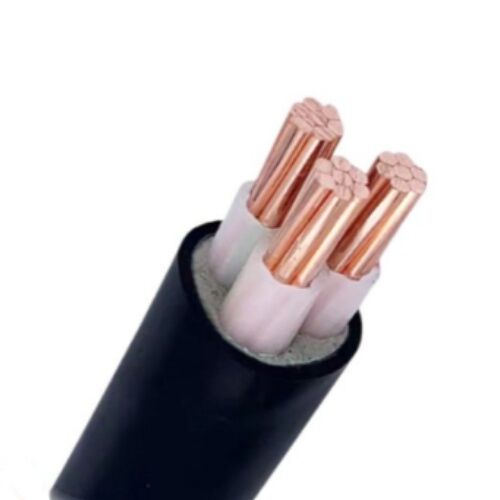

کابل های برق الکتریکی عایق XLPE
کابل عایق XLPEکاربرد
کابلهای برق عایق XLPE برای سیستمهای انتقال و توزیع برق با ولتاژ نامی تا 15 کیلوولت مناسب هستند.برای نصب ثابت در هوای آزاد ، مستقیماً در دهانه کابل دفن می شود.کابل های زره پوش نواری فولادی (STA) می توانند در برابر نیروهای مکانیکی مقاومت کنند اما در برابر نیروهای کششی بزرگ مقاومت نمی کنند.کابل های زره پوش فولادی (SWA) می توانند در برابر نیروهای مکانیکی و نیروهای کششی مقاومت کنند.
ولتاژ نامی: 0.6 / 1kV ، 1.8 / 3kV ، 3.6 / 6kV ، 6 / 6kV ، 6 / 10kV ، 8.7 / 10kV ، 8.7 / 15kV
خصوصیات فیزیکی و الکتریکی
شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
اسمی | |||||||
فاز | خنثی | ارزش | |||||
mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
ویژگی های الکتریکی و فیزیکی عالی بدون کاهش انتقال برق و صرفه جویی در انرژی.
توانایی حمل دمای عملیاتی بزرگ - جریان بالاتر.
مقاومت و پایداری بالاتر در برابر تغییر شکل حرارتی ، ترک خوردگی در برابر فشار و پیری حرارتی.
نصب آسان: بدون محدودیت طرح بندی خط ، بدون محدودیت در زمین و ارتفاع.
بدون نگهداری و تا 60 سال عمر مفید.
مزیت ما
فقط از مواد عایق XLPE با کیفیت بالا استفاده کنید.
تولید انبوه قیمت های رقابتی را برای شما فراهم می کند.
نمونه های رایگان و نصب شده ارائه می شود.

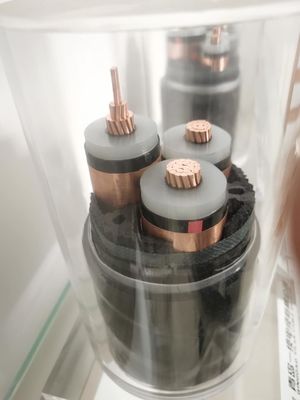

ساخت و ساز
هادی: مس آنیل یا مس قلع-
سیم مسی گرد جامد IEC 60228 کلاس 1 (RE) -
سیم مسی رشته ای رشته ای IEC 60228 کلاس 2 (RM)
سیم مسی پیچ خورده به شکل بخش IEC 60228 کلاس 2 (SM) -
سیم مسی قابل انعطاف گرد IEC 60228 سطح 5
لایه محافظ رسانا: نوار نیمه رسانا یا اکستروژن نیمه رسانا
لایه عایق: XLPE
لایه محافظ عایق: نوار نیمه رسانا یا اکستروژن نیمه رسانا یا نوار مس
پوشش داخلی: پرکننده و نوار پیچیده یا اکسترود شده
زره پوش فلزی: نوار فولادی گالوانیزه (STA) یا سیم فولادی گالوانیزه (SWA)
غلاف: PVC یا PE
