| MOQ: | قابل توافق |
| قیمت: | negotiable |
| standard packaging: | طبل چوبی آهنی یا طبل چوبی کامل |
| Delivery period: | 8-15 روز |
| payment method: | L / C ، T / T |
| Supply Capacity: | 100 کیلومتر در هر ماه |

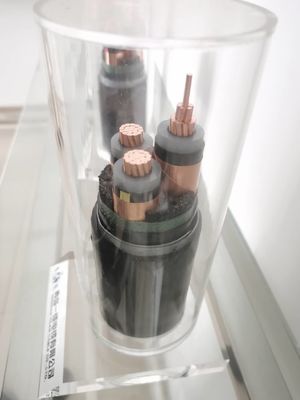

کابل مقاوم در برابر آب 220kV XLPE
داده های تکنیکی
حداکثر دمای هادی: در شرایط عادی (90 ℃) ، اضطراری (130 ℃) یا شرایط اتصال کوتاه بیش از 5 ثانیه (250).
حداقل دمای محیط: اگر دمای محیط کمتر از 0 باشد ، کابل باید از قبل گرم شود
حداقل شعاع خمش: 20 (d + D) ± 5٪
1. هادی:
1.1 هادی دایره ای فشرده ، متشکل از چندین لایه سیم پیچ مارپیچ متحدالمرکز.
1.2 هادی های تقسیم شده.هادی ها از چندین هادی تقسیم شده تشکیل شده اند که با هم یک هسته استوانه ای شکل می دهند.
2. لایه محافظ نیمه هادی روی هادی:
به منظور جلوگیری از غلظت میدان الکتریکی ، یک رابط نیمه هادی نیمه رسانا XLPE بین هادی و لایه عایق وجود دارد.
3. عایق XLPE:
هنگام کار تحت ولتاژ بالا ، لایه عایق لایه محافظ را از لایه محافظ که در پتانسیل زمین کار می کند ، عایق بندی می کند.مواد عایق باید در شرایط عملیاتی دارای درجه حرارت و گذرا مقاومت در برابر میدان الکتریکی داشته باشد.
4. لایه محافظ نیمه هادی بر روی لایه عایق:
این لایه همان عملکرد سپر رسانا را دارد: به تدریج از یک محیط عایق با یک میدان الکتریکی غیر صفر به یک ماده رسانا با یک میدان الکتریکی صفر (در اینجا ، سپر کابل فلزی) انتقال می یابد.
5. صفحه فلزی:
صفحه آلومینیومی موجدار طولی جوش داده شده
هسته: مجرد
6. غلاف:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. تشخیص هسته:
طبیعی
8. مارک کابل:
نقش برجسته یا چاپ
9. استاندارد:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. کاربرد:
این برای خط انتقال بین دو واحد شبکه توزیع ، واحد تولید کننده و واحد توزیع ، یا ایستگاه انتقال یا پست استفاده می شود.
11. تخمگذار:
حمل و نقل هوایی یا دفن مستقیم
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

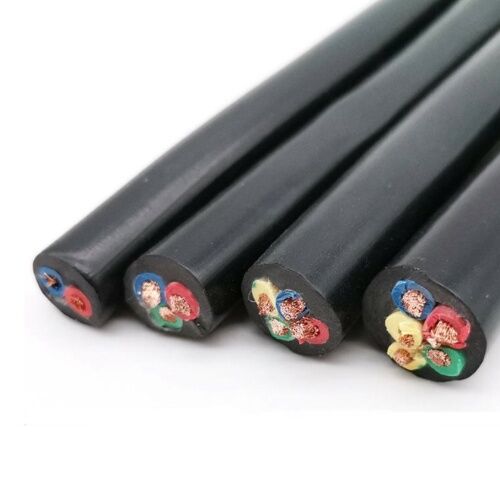

عایق کابل برق XLPE از XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد ساخته شده است.
هادی: سیم آلومینیومی رشته ای دور گرد ، فشرده یا مس با خلوص بالا مطابق با سطح IEC 60228.
غلاف خارجی: فاقد دود و هالوژن از PVC یا LSOH
ولتاژ نامی: ولتاژ متوسط و پایین
استاندارد اجرایی: بر اساس استاندارد GB / T12706-2002 (همان IEC60502) تولید می شود.
زره پوش: سیم فولادی گالوانیزه یا نوار فولادی.
ساخت و ساز
هادی: مس آنیل یا مس قلع-
سیم مسی گرد جامد IEC 60228 کلاس 1 (RE) -
سیم مسی رشته ای رشته ای IEC 60228 کلاس 2 (RM)
سیم مسی پیچ خورده به شکل بخش IEC 60228 کلاس 2 (SM) -
سیم مسی قابل انعطاف گرد IEC 60228 سطح 5
لایه محافظ رسانا: نوار نیمه رسانا یا اکستروژن نیمه رسانا
لایه عایق: XLPE
لایه محافظ عایق: نوار نیمه رسانا یا اکستروژن نیمه رسانا یا نوار مس
پوشش داخلی: پرکننده و نوار پیچیده یا اکسترود شده
زره پوش فلزی: نوار فولادی گالوانیزه (STA) یا سیم فولادی گالوانیزه (SWA)
غلاف: PVC یا PE
|
|
