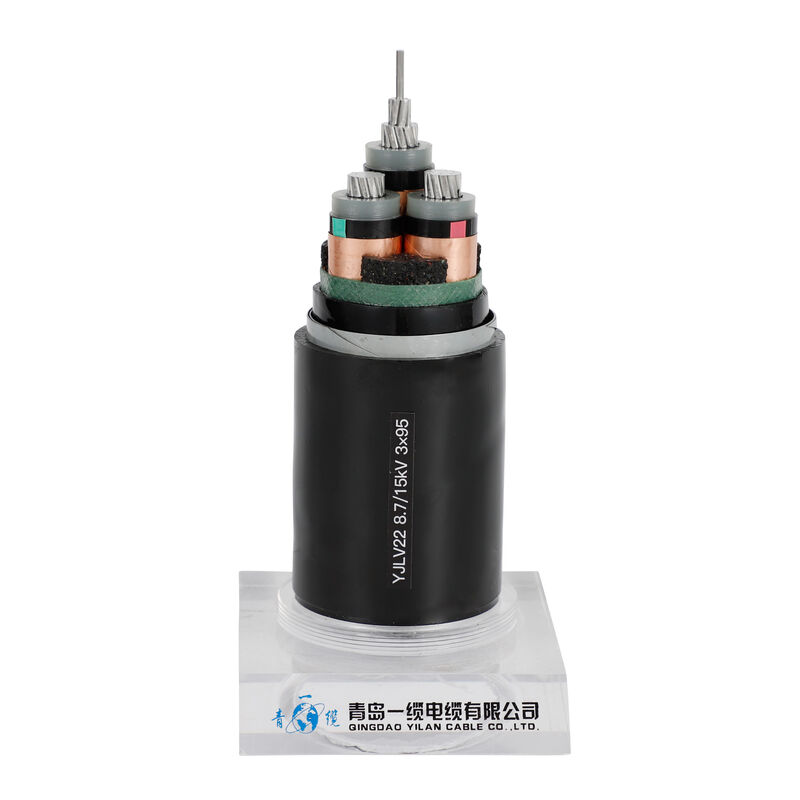

کابل برق 3 هسته ای عایق XLPE
کابل عایق XLPE
XLPE مخفف پلی اتیلن متقاطع یا پلی اتیلن ولکانیزه است.به طور خلاصه ، کابل برق XLPE کابلی است که به درستی توسط ترکیب XLPE عایق بندی می شود.کابل های برق XLPE را گاهی کابل PEX یا کابل XLPE می نامند.
از آنجا که XLPE پلی اتیلن پیوندی است ، در مقایسه با کابل های PVC ، کابل های برق XLPE دارای جریان نامی بالاتر و عمر مفید بیشتری دارند.در شرایط اتصال کوتاه ، کابل های برق XLPE می توانند تا 250 درجه سانتیگراد را تحمل کنند ، در حالی که کابل های PVC می توانند درجه حرارت 160 درجه سانتیگراد را تحمل کنند.کابل های برق XLPE همچنین در شرایط اضطراری ظرفیت اضافه بار بیشتری دارند.
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
عایق کابل برق XLPE از XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد ساخته شده است.
هادی: سیم آلومینیومی رشته ای دور گرد ، فشرده یا مس با خلوص بالا مطابق با سطح IEC 60228.
غلاف خارجی: فاقد دود و هالوژن از PVC یا LSOH
ولتاژ نامی: ولتاژ متوسط و پایین
استاندارد اجرایی: بر اساس استاندارد GB / T12706-2002 (همان IEC60502) تولید می شود.
زره پوش: سیم فولادی گالوانیزه یا نوار فولادی.
مشخصات مکانی عایق XLPE
زنجیره های طولانی مولکولی پلی اتیلن از طریق فرایندی شبیه به ولکانیزاسیون لاستیک با یکدیگر پیوند دارند و بدین ترتیب یک ساختار شبکه سه بعدی با پیوندهای قوی تشکیل می شود.پلی اتیلن خالص یک ماده ترموپلاستیک است ، یعنی با گرم شدن نرم شده و پلاستیک می شود و در هنگام سرد شدن سفت می شود.پلی اتیلن خالص به ترموست XLPE تبدیل خواهد شد ، یعنی پس از گرم شدن به طور دائمی جامد می شود.از طریق فرآیند اتصال متقابل ، لایه عایق پلی اتیلن کابل دارای پایداری حرارتی است و نقطه ذوب نیز بسیار بهبود یافته است.بنابراین ، کابلهای عایق XLPE مقاومت حرارتی بالاتری دارند و بنابراین مقاومت بهتری در برابر تغییر شکل حرارتی دارند.ظرفیت حمل کابلهای XLPE به دلیل عملکرد حرارتی عالی ، از کابلهای سنتی بیشتر است.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
