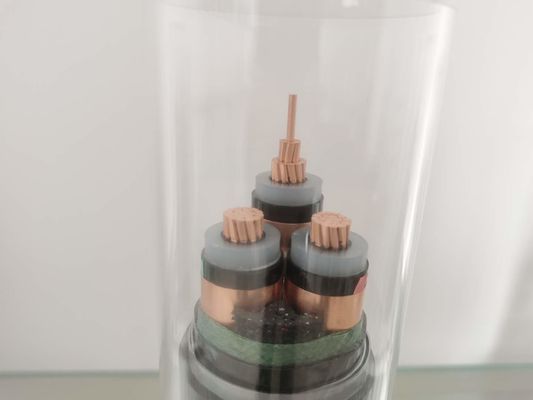

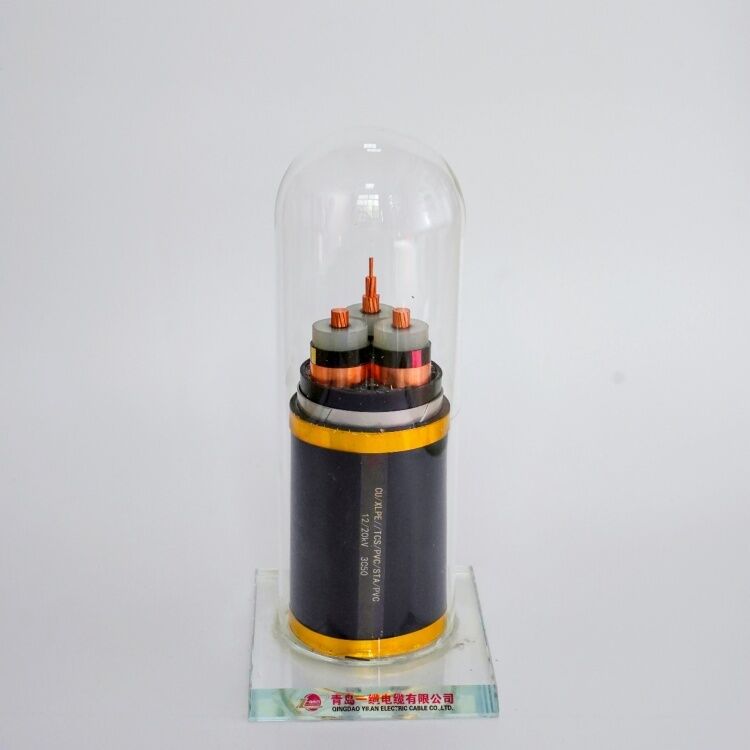

کابل برق ضد آب XLPE انتقال 220KV
کابل XLPE
کابل XLPE به یک کابل زره پوش هسته آلومینیوم عایق پلی اتیلن متصل شده اشاره دارد.در کابل XLPE ، سیم رشته ای آلومینیومی ابتدا به صورت اکستروژن نیمه رسانا محافظت می شود.سیم رشته ای آلومینیومی می تواند سطح رسانای صاف را فراهم کرده و از ایجاد حفره در هنگام خم شدن کابل از سطح هادی جلوگیری کند.هادی محافظ با ترکیب XLPE اکسترود شده عایق بندی می شود.لایه عایق با لایه نیمه هادی غیر فلزی محافظت می شود و یک لایه محافظ فلزی غیر مغناطیسی به شکل نوار مس یا آلومینیوم روی آن اعمال می شود.اگر کابل چند هسته ای است ، سیم هسته را با پرکننده مناسب در شکاف قرار داده و با نوار پی وی سی یا پی وی سی اکسترود شده بپیچید.برای محافظت مکانیکی ، زره پوش سیم / نوار / نوار آلومینیومی غیر مغناطیسی برای کابل های تک هسته ای و زره پوش سیم فولادی برای کابل های چند هسته ای در غلاف داخلی ارائه شده است.یک لایه از PVC / PE را به عنوان ژاکت بیرونی خارج کنید ، معمولاً با رنگ پشتی برای جلوگیری از ورود رطوبت.
خصوصیات فیزیکی و الکتریکی
| شماره های هسته x | عایق بندی | غلاف | بیرونی | وزن | رتبه بندی فعلی در هوا 30 | رتبه بندی های فعلی 20 buried به خاک سپرده شد | |
| متقاطع | ضخامت | ضخامت | تقریباً | تقریباً | |||
| اسمی | |||||||
| فاز | خنثی | ارزش | |||||
| mm² | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در کیلومتر | آ | آ |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
عایق کابل برق XLPE از XLPE (پلی اتیلن متقاطع) با درجه حرارت 90 درجه سانتیگراد ساخته شده است.
هادی: سیم آلومینیومی رشته ای دور گرد ، فشرده یا مس با خلوص بالا مطابق با سطح IEC 60228.
غلاف خارجی: فاقد دود و هالوژن از PVC یا LSOH
ولتاژ نامی: ولتاژ متوسط و پایین
استاندارد اجرایی: بر اساس استاندارد GB / T12706-2002 (همان IEC60502) تولید می شود.
زره پوش: سیم فولادی گالوانیزه یا نوار فولادی.
کاربرد
کابل های XLPE برای برنامه های ولتاژ بالا و ولتاژ فوق العاده بالا 132 کیلو ولت مناسب هستند.این کابل می تواند برای مسیرهای طولانی کابل در انتقال ولتاژ بالا استفاده شود ، جایی که اتلاف دی الکتریک نقش اصلی را دارد.در مقایسه با سایر کابل های فشار قوی ، وزن این کابل سبک است ، بنابراین می توان آن را به راحتی کشید.از آنجا که هرگز انتقال روغن از عایق وجود ندارد ، می توان آن را برای کار مایل یا عمودی بدون تردید نصب کرد.مواد عایق XLPE مقاومت بسیار خوبی در برابر رطوبت دارند ، بنابراین در هنگام اتصال و خاتمه اقدامات احتیاط خاصی لازم نیست.اتصال کابلهای XLPE نسبت به کابلهای سنتی با درجه مشابه کمتر زمان می برد.از این کابل ها می توان با خیال راحت در هر طرح لرزشی مانند پل استفاده کرد.مقاومت این کابلها در برابر آبهای زیرزمینی ، مواد شیمیایی ، روغن و نمکهای خورنده فلوراید است.اینها هیچ خطر آتش سوزی ندارند.این کابل ها به دلیل افزایش سن کمتر در معرض خرابی قرار دارند و طول عمر بالاتری دارند.
